强光手持防爆手电筒精细三维建模作品

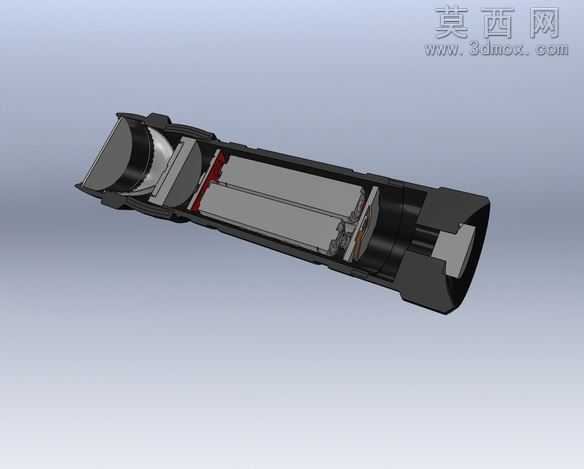

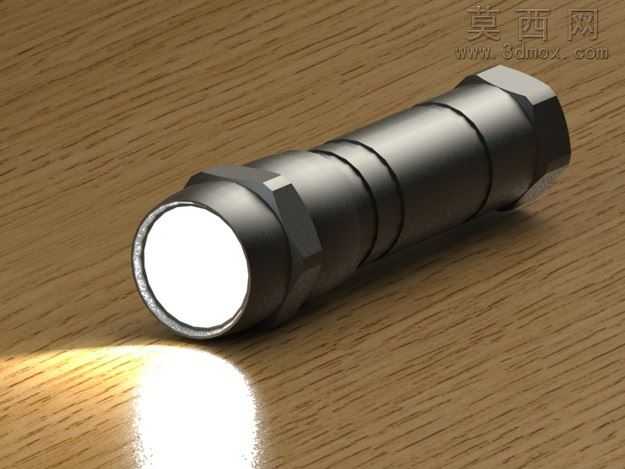

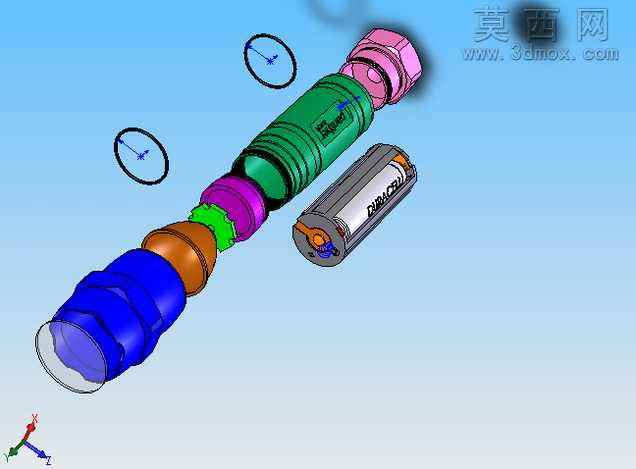

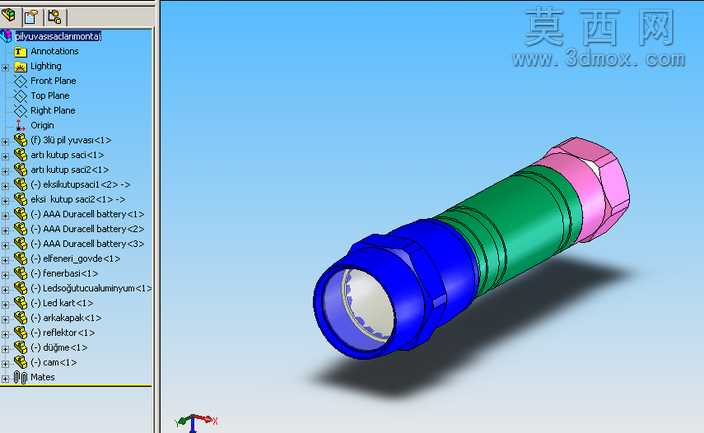

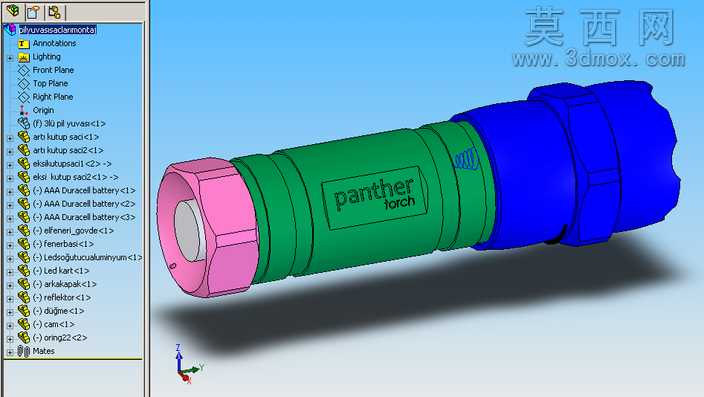

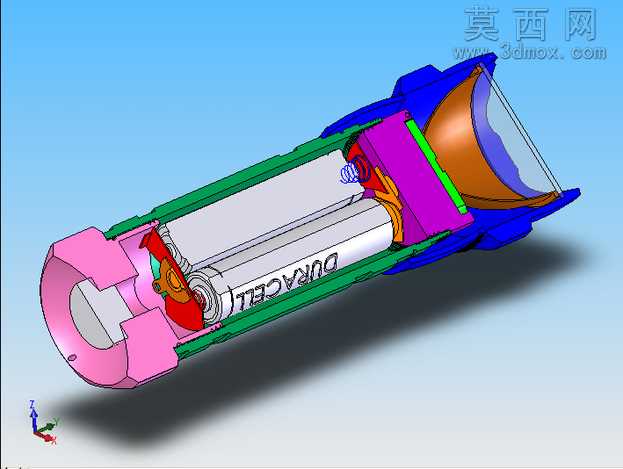

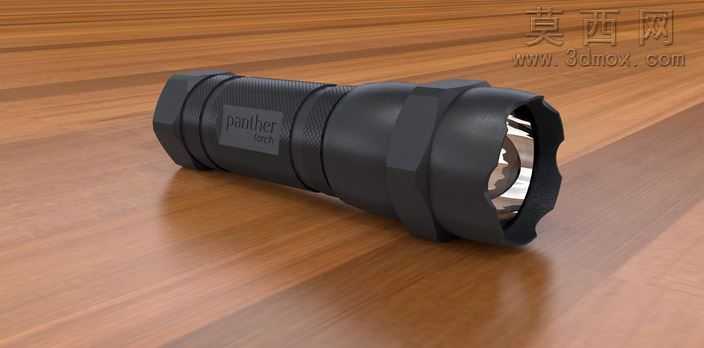

本作品为强光手持防爆手电筒的全参数化三维建模成果，建模过程中完整还原了产品的全部装配结构，未省略任何细小零部件，从筒身防滑纹理、攻击头破窗结构到内部的玻璃镜片、反光杯、电源指示灯卡座、铝制散热组件、电池仓固定结构、电池座内置小弹簧，再到装配用的2.0型密封圈、零件内部的细小走线，全部按照实物比例1:1精准复刻，确保各部件之间的装配间隙符合实际生产的公差要求。建模阶段优先采用实体建模逻辑搭建基础结构，筒身的防滑滚纹区域通过包覆特征结合阵列命令实现，保证纹理的均匀规整，攻击头的多齿破窗结构采用拉伸切除结合圆周阵列完成，每个齿的倒角角度都经过反复校准，兼顾结构强度与视觉真实感。材质与渲染阶段，筒身主体采用哑光硬质阳极氧化铝合金材质，调整材质的粗糙度、金属度参数还原磨砂防滑的触感表现，反光杯内壁设置高反光镜面金属材质，模拟真空镀铝的聚光反射效果，玻璃镜片添加轻微的折射与反射属性，还原光学玻璃的通透质感，筒身的品牌标识区域采用凹刻贴图结合凹凸贴图实现，避免生硬的贴图悬浮感，灯头内部的灯珠结构单独建模，添加自发光材质模拟点亮状态的光源效果。结构设计上充分考虑产品的实际使用逻辑，筒身的旋转开关位置设置了对应的卡位结构，电池仓的正负极端子与弹簧的压缩行程做了限位约束，各段筒身的连接螺纹采用标准机械牙型建模，确保虚拟装配时可以实现真实的旋合效果，散热组件的鳍片结构按照实际散热需求排布，保证空气流通的间隙合理，密封圈的截面尺寸与安装槽的尺寸完全匹配，还原产品的防水密封结构设计。渲染阶段采用木质桌面作为展示场景，添加柔和的环境光与主光源，突出筒身的材质质感与结构细节，多角度展示产品的外观特征与内部装配关系，所有零部件均为可编辑参数化特征，可直接用于产品结构验证、外观迭代优化、装配工艺模拟以及生产加工前的干涉检查，完整还原了这类手持强光照明产品的工业设计细节与机械结构特点。
