压缩黄铜管用径向夹紧管夹装置

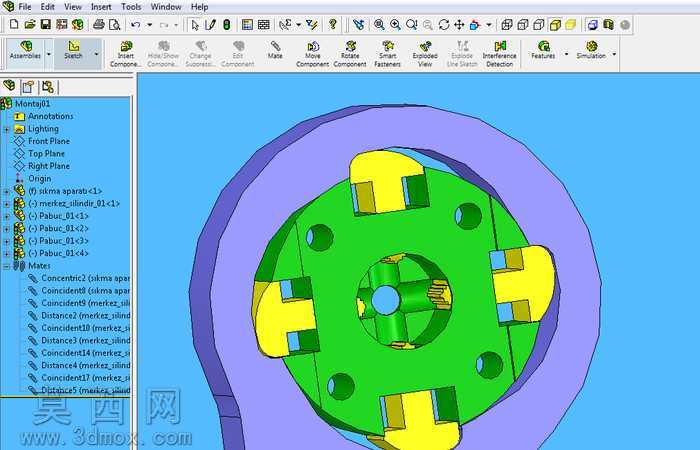

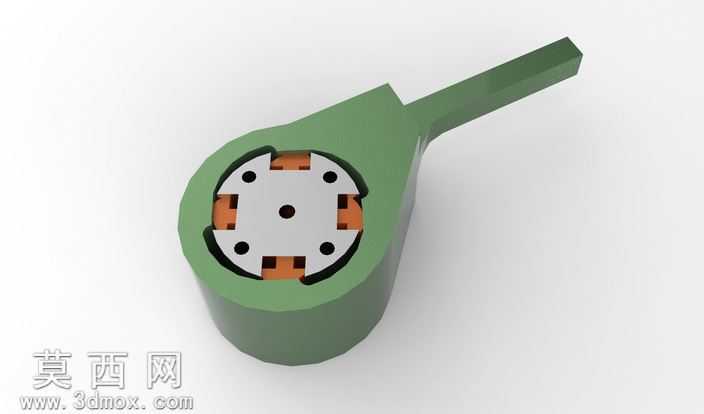

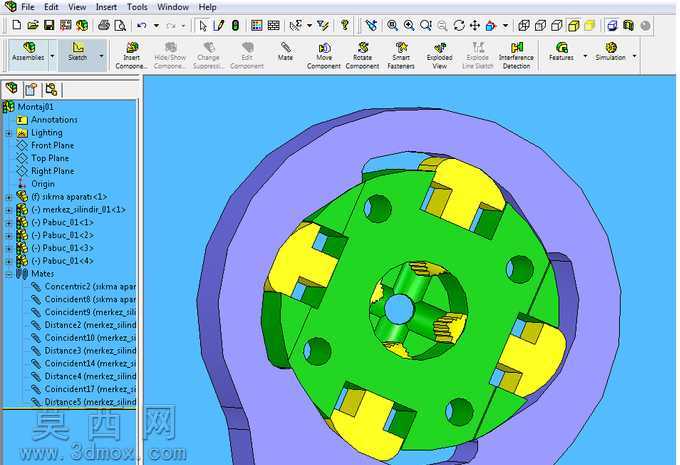

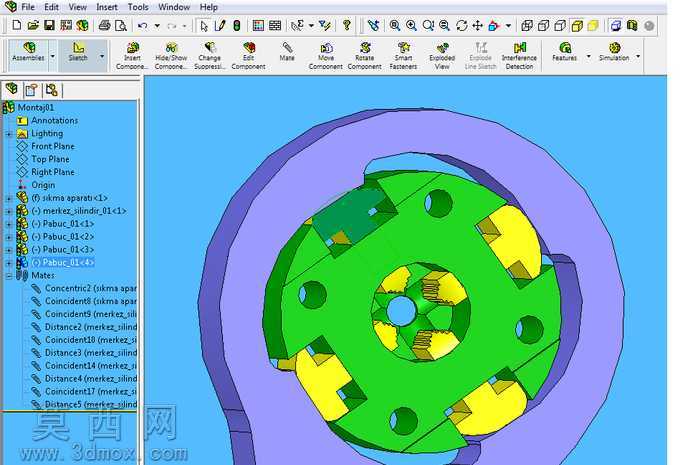

本作品为针对黄铜管材设计的压缩式管夹紧装置，采用SolidWorks完成全参数化三维建模，建模过程中严格遵循机械加工的公差配合要求，对所有装配特征添加了完整的几何约束，包括同轴度约束、贴合面重合约束、运动副的行程限位约束，确保模型可直接用于后续的工程图导出、运动仿真与干涉检查环节。模型整体采用同轴回转式布局，外层为紫色环形支撑基座，基座内侧均匀分布四处导向滑槽，为内部夹紧构件提供精准的径向滑动导向；中间核心为绿色的夹紧驱动基体，基体上开设四处对应滑槽的安装位，搭配黄色的楔形夹紧块，通过楔形面的配合实现径向进给动作，当驱动基体沿轴向产生位移时，楔形块会沿滑槽同步向中心收拢，从而抱紧中心的黄铜管材，依靠接触面的正压力产生足够的摩擦力实现管材的锁紧固定。建模过程中对所有零件的棱边添加了符合工艺要求的倒角与圆角特征，避免应力集中问题，同时区分了不同构件的材质外观属性：支撑基座采用调质钢材质的哑光金属质感渲染，夹紧驱动基体采用硬质铝合金的亮面绿色氧化质感，楔形夹紧块采用耐磨合金的黄色镀锌质感，中心管材还原黄铜的金属光泽，渲染效果清晰区分不同功能构件，便于快速识别结构组成。设计思路上摒弃了传统螺栓顶紧的单点锁紧结构，采用四点同步径向夹紧的方式，保证管材圆周方向受力均匀，避免单点施力造成的管材变形、表面压伤问题，同时楔形结构具备自锁特性，在管材受轴向拉拽力时可实现越拉越紧的锁紧效果，大幅提升管路连接的可靠性。模型中预留了安装固定孔位，可直接适配不同规格的安装面板，所有配合间隙均按照实际装配要求设置，不存在干涉问题，可直接用于3D打印样件验证、机加工生产出图，也可作为管路系统设计的标准通用件调用，适配气动管路、液压管路、给排水管路等多种场景下的黄铜管材固定需求，结构紧凑、锁紧可靠，拆装操作便捷，无需专用工具即可完成管材的装夹与拆卸。
