火柴盒外壳注塑成型模具三维结构

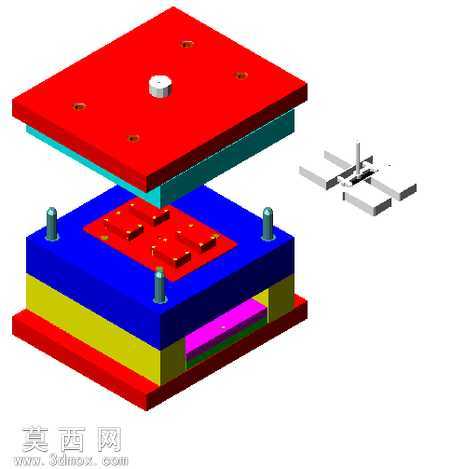

本套模具为火柴盒塑料外壳的注塑成型专用模具，整体采用典型的两板模结构布局，建模过程中严格遵循注塑模具设计规范，对各功能部件进行了精准的参数化建模。首先从分型面设计入手，根据火柴盒外壳的薄壁壳体结构特征，选取产品最大轮廓处作为分型边界，确保开模时产品能够顺利留于动模侧，避免粘定模的生产隐患。定模部分采用红色外观标识的定模板，内置型腔结构，表面做抛光质感处理，还原注塑模型腔的高光加工要求，定模板上均匀布置冷却水道接口与定位环、浇口套结构，浇口采用侧浇口形式，适配火柴盒这类小型薄壁塑件的填充需求，能够保证熔料快速均匀填充型腔，减少填充不足、熔接痕等成型缺陷。动模部分采用分层结构设计，从上至下依次设置动模型芯、动模板、推板、动模座板，型芯部分精准还原火柴盒外壳的内部成型结构，表面做细微的纹理质感处理，模拟实际生产中型芯的磨砂加工效果，保证成型后塑件内壁的尺寸精度与脱模顺畅度。导柱导套结构采用蓝绿色金属质感材质建模，均匀布置在模具四角，建模时严格控制导柱与导套的配合公差，确保合模时的定位精度，避免合模错位导致的塑件飞边问题。推出机构采用推板顶出结构，适配薄壁壳体类塑件的脱模需求，顶出过程受力均匀，能够避免顶出痕迹影响塑件外观，同时设置复位杆结构保证开模合模循环中推出机构的精准复位。冷却系统采用循环水路设计，分别在定模板与动模板内布置环绕型腔型芯的冷却水道，建模时预留了水嘴接口位置，能够保证生产过程中模具温度均匀可控，缩短成型周期，提升生产效率。整套模型在渲染时采用不同色彩区分各功能部件，红色对应定模侧结构、蓝色对应动模主体结构、黄色对应垫块结构、紫色对应推板结构，清晰展现模具的分层装配关系，爆炸视图的呈现形式能够直观展示各部件的装配顺序与配合关系，所有零部件的尺寸比例均按照实际注塑模具的设计参数设置，结构完整无缺失，既可以作为注塑模具结构学习的参考案例，也能够为同类型小型薄壁塑料件的模具设计提供结构参考。
