双坡立柱式钢结构遮雨棚设计方案

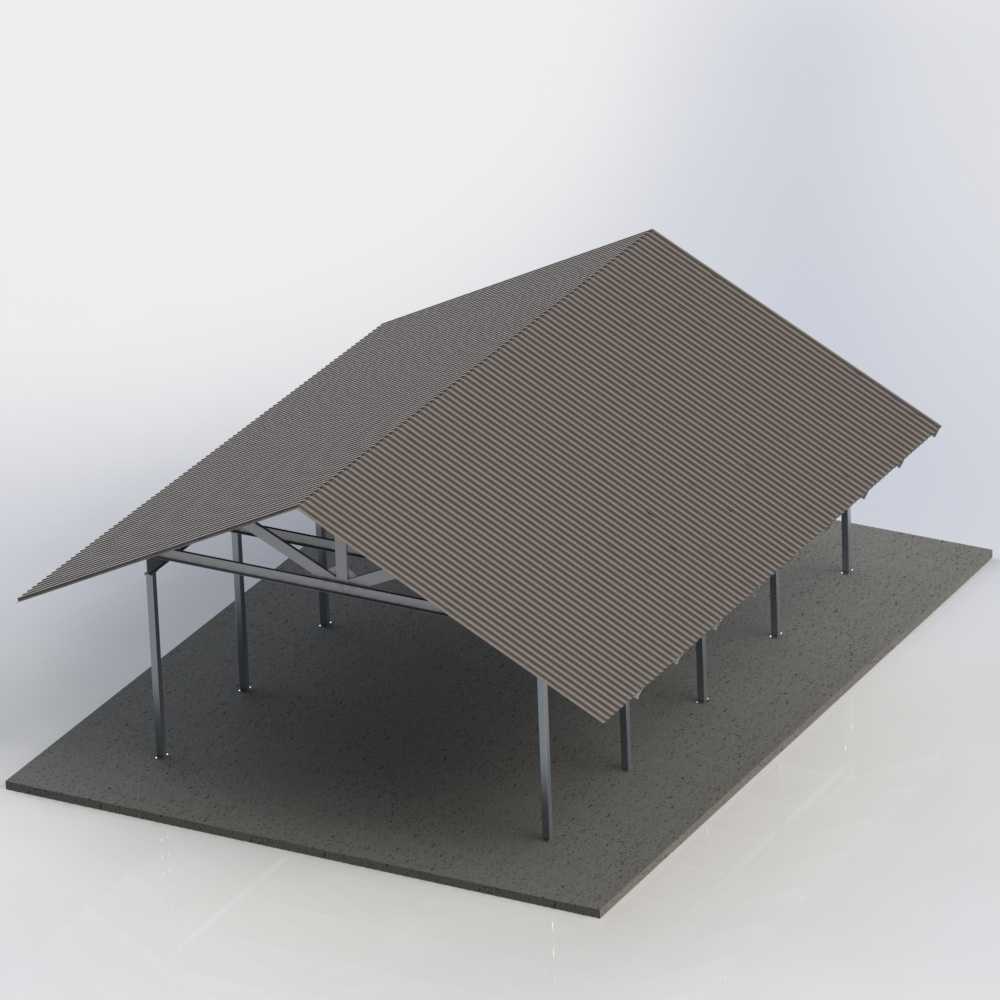

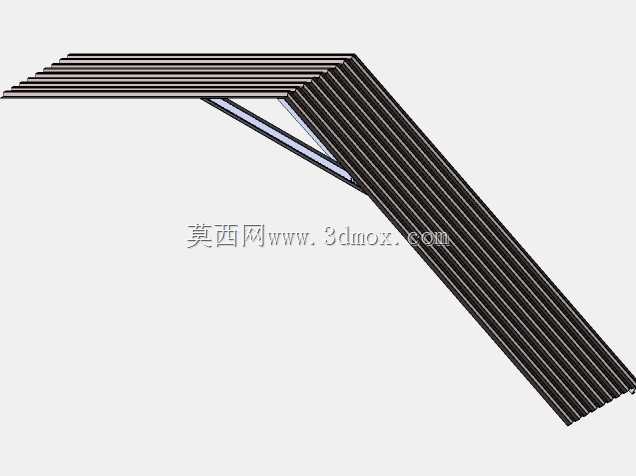

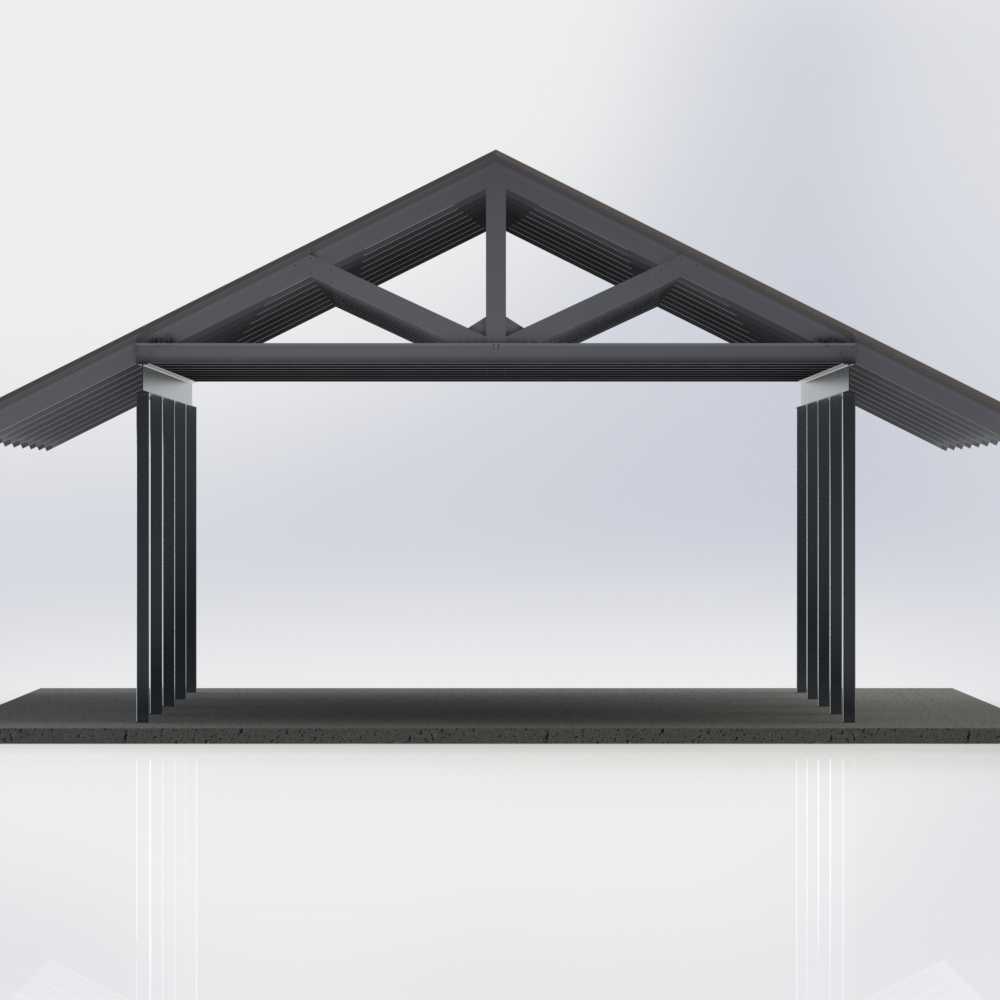

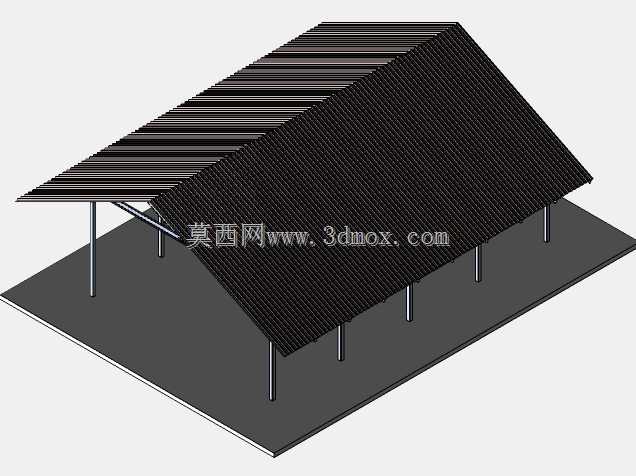

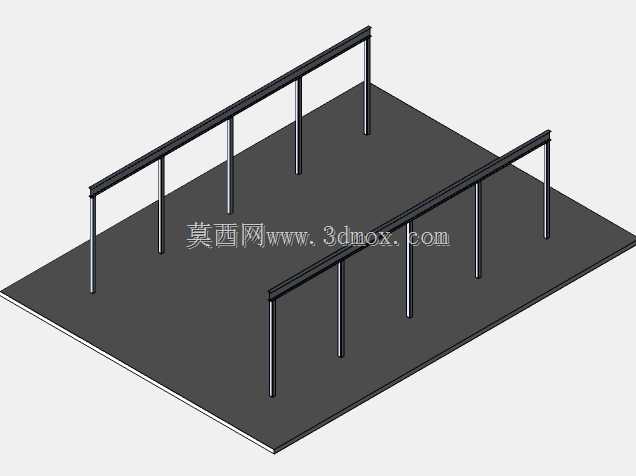

这类钢结构遮护棚在工业厂区、物流堆场、户外作业区的应用十分广泛，主要作用是为下方作业区域、临时堆放物料、小型作业工位提供遮雨挡晒的防护空间，相比混凝土结构的固定棚屋，钢结构构件自重更轻，现场安装不需要大型浇筑作业，后期如果需要调整场地布局，还可以拆解后转运到新位置重新组装，适配很多临时或半永久的户外防护需求。整个结构的受力逻辑非常清晰，底部是平整的硬化承载基面，所有竖向立柱的底端都通过焊接底板与基面的预埋固件连接，每根立柱的垂直度公差控制在千分之一以内，避免竖向受力出现偏心弯矩，立柱采用等截面矩形钢管，截面尺寸根据棚面的跨度做匹配，常规6米跨度下选用80*80*4mm的方管即可满足雪载、风载的受力要求，立柱之间在距地面1.2米高度处设置横向联系杆，增强整体框架的抗侧移能力，避免大风天气下框架出现横向晃动。棚面采用双坡对称设计，坡度设置为1:10，这个坡度既可以保证雨季雨水快速顺着坡面向两侧排出，不会在屋面积水增加额外荷载，也不会因为坡度过陡导致屋面材料安装难度提升、整体棚高过高增加风阻。屋面的檩条采用C型冷弯型钢，沿坡面垂直于立柱排布方向等间距布置，间距控制在0.8米，刚好匹配常规压型彩钢板的支撑跨度要求，檩条与顶部屋架梁之间采用角焊缝连接，焊缝高度不低于4mm，所有焊接位置在完成焊接后都需要打磨掉焊渣，做两道防锈底漆处理，避免户外使用过程中焊缝位置率先锈蚀。屋架的斜梁与立柱顶端的连接节点是整个结构的受力核心，这里采用加劲肋焊接的方式，在斜梁与立柱的交接位置焊接三角形加劲板，分散节点处的集中应力，避免长期荷载作用下节点出现变形。结构的安装边界需要提前确认，整个棚体的外轮廓要比下方防护区域每边宽出0.5米，保证雨天雨水不会顺着棚边滴落到防护区域内，棚体的檐口高度根据使用需求设置，常规过人作业的场景檐口高度不低于2.8米，如果需要在棚下通行小型叉车，檐口高度则要提升到3.5米以上，同时安装前要确认场地下方没有预埋管线，避免固定立柱底板的膨胀螺栓破坏地下设施。整个结构所有的焊接构件都在工厂预制完成，现场只需要完成螺栓拼接和节点满焊作业，安装效率很高，单组10米跨度的棚体3个工人两天即可完成全部安装作业，后期维护只需要每年检查一次焊缝锈蚀情况、螺栓紧固程度即可，整体使用寿命可以达到15年以上。
