乳制品超滤管式过滤设备管框架结构

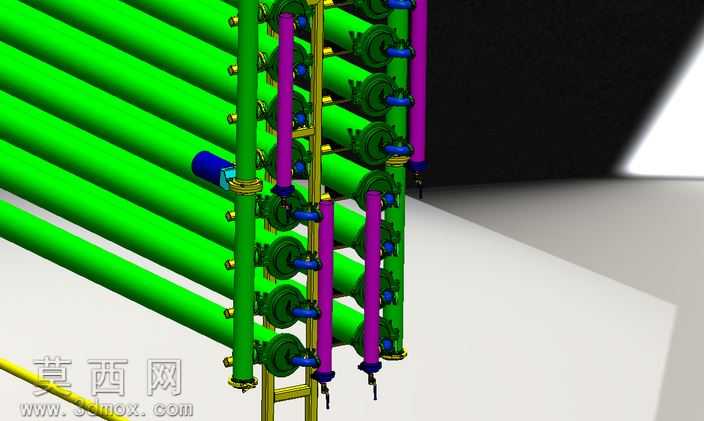

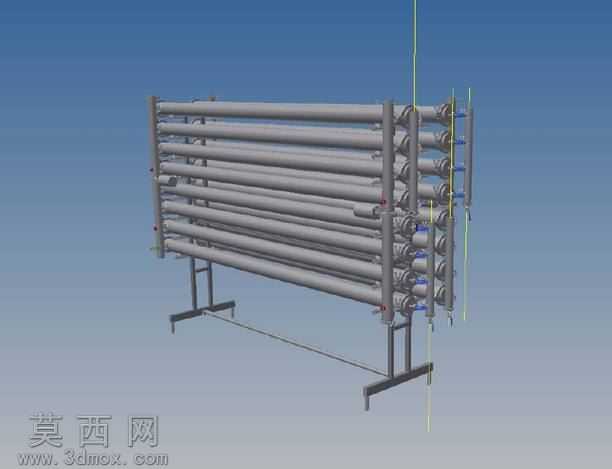

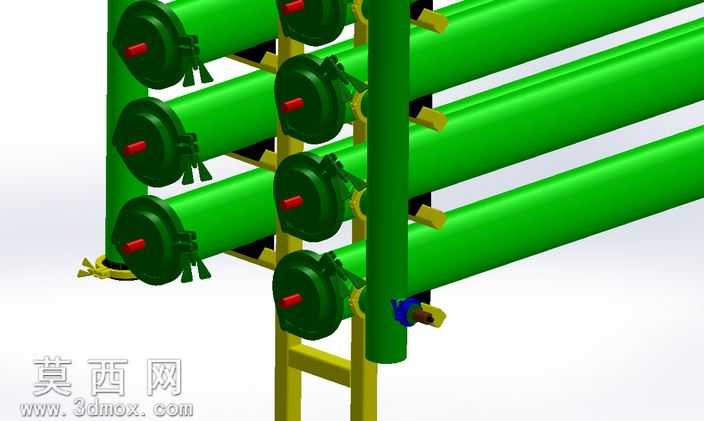

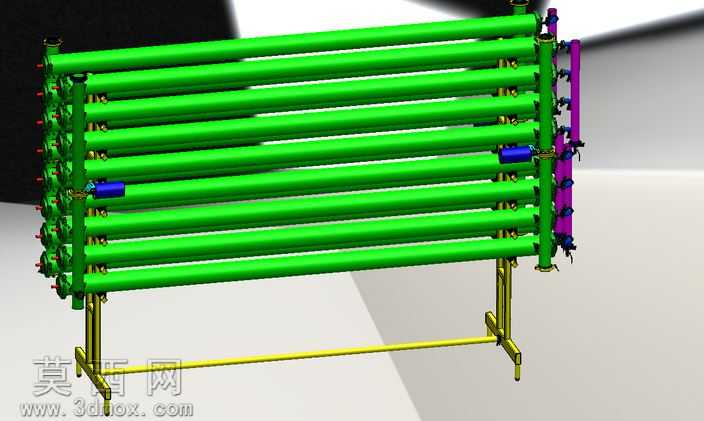

本作品为乳制品加工用超滤过滤器管框架三维模型，建模过程严格遵循工业流体过滤设备的实际设计规范，采用参数化建模方式搭建整体结构。首先完成支撑框架的主体建模，采用型钢材质的立式落地支架结构，底部设置横向支撑脚保证整体放置稳定性，支架立柱预留多组管路安装定位孔位，适配多层平行排布的超滤膜管安装需求。膜管部分按照160毫米直径、4200毫米长度的实际规格建模，共排布16组关闭式膜管组件，平行分层布置在框架内部，管路之间的间距经过合理计算，预留出充足的操作与维护空间。模型完整还原了管路上的triclovar标准连接配件，包括快装接头、透明折弯管路段、介质取样点、控制阀门等细节部件，所有连接部位的装配关系完全符合实际管路安装逻辑，无干涉错位问题。材质渲染阶段，支撑框架采用哑光碳钢喷塑材质表现，膜管外壳采用抛光不锈钢材质呈现金属光泽，透明管路段设置半透明折射材质，阀门手柄采用工程塑料材质区分，整体渲染效果贴近真实工业设备的视觉质感。设计思路围绕超滤/反渗透管式过滤设备的通用布局展开，框架采用模块化设计思路，可根据不同处理量需求调整膜管排布层数与数量，底部支架的高度设置兼顾了管路排污操作与日常巡检的便利性，取样点与阀门的位置均布置在人员易操作的侧面区域，整体结构兼顾了设备运行稳定性与操作维护便捷性，可直接用于乳品超滤、水处理反渗透等同类管式过滤设备的布局方案参考，也可用于生产线三维布局搭建、设备结构教学演示等场景。
