建筑用乙烯基平开窗结构三维设计

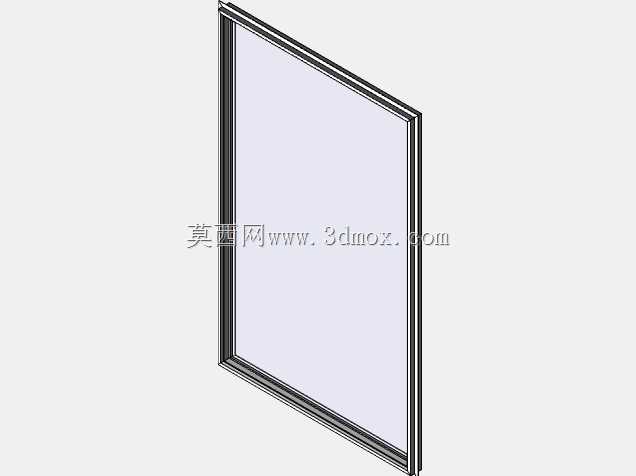

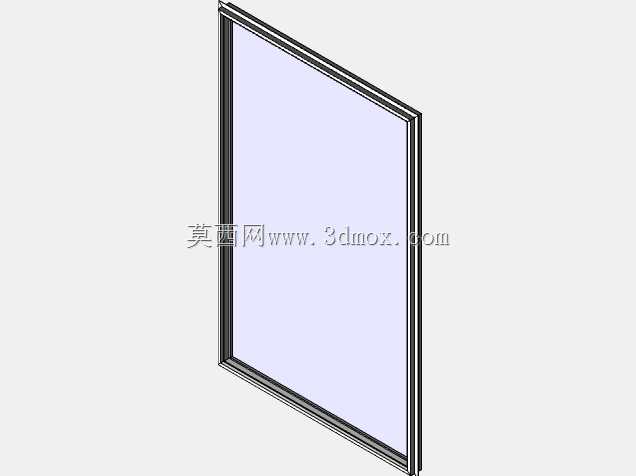

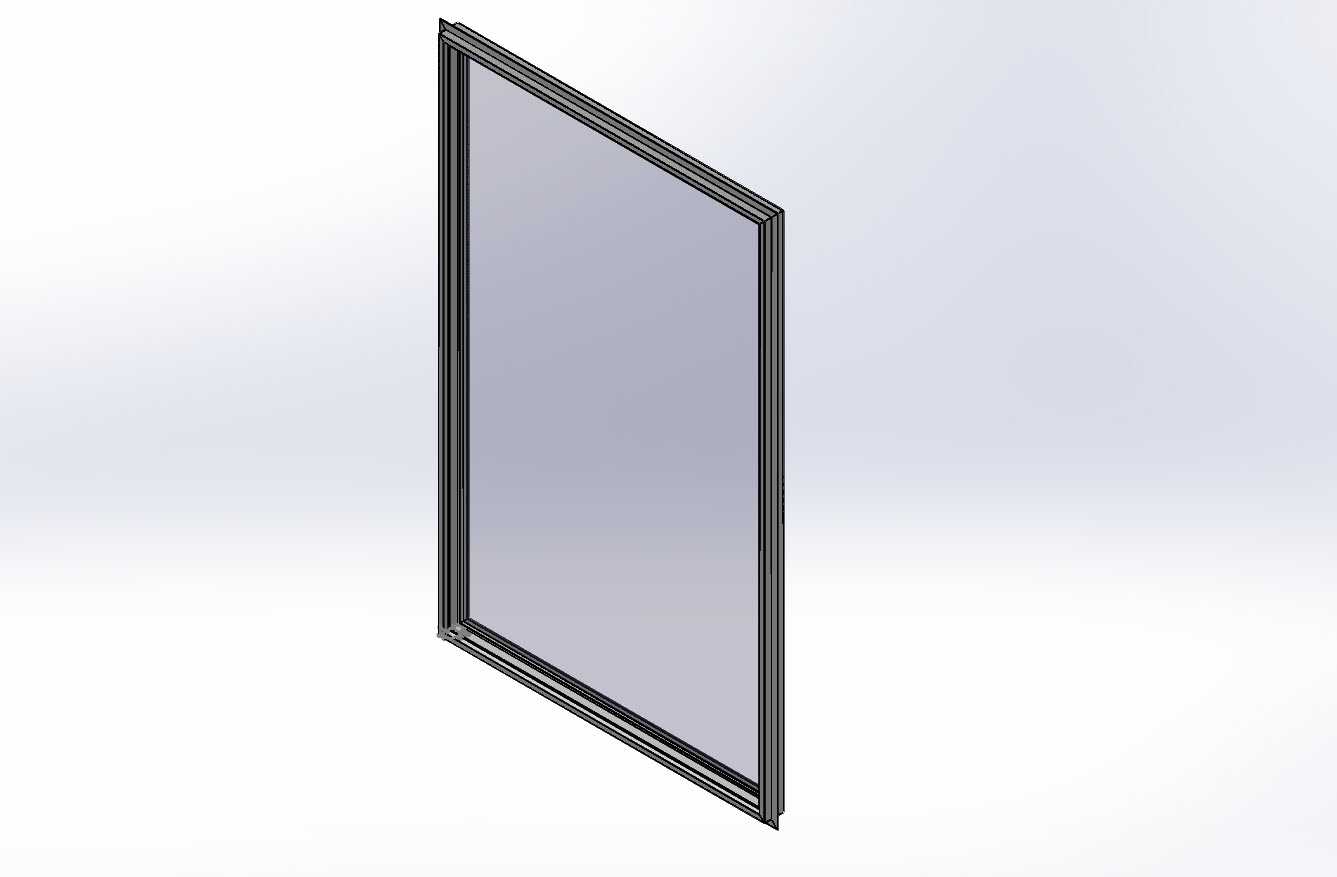

这款乙烯基窗的三维结构设计，核心围绕民用及商用建筑外围护的采光、密封、保温需求展开，在建模阶段优先还原了实际工程中的安装适配逻辑，而非单纯做外观造型复刻。从实际应用场景来看，这类乙烯基窗多用于住宅卧室、办公空间外立面孔洞安装，也可适配低层商业建筑的临街采光面，相比传统金属窗框，乙烯基材质本身导热系数低，能有效阻断冷热桥传递，减少窗体部位的能耗损失。设计过程中，首先明确了窗扇与窗框的配合公差，框体的多腔结构在模型中做了完整还原，腔体不仅用于提升整体结构抗风压强度，也为后续加装钢衬预留了安装空间，实际生产中可根据项目所在区域的风压等级选择对应厚度的增强衬钢，无需调整窗体外部安装尺寸。窗体的密封结构采用多道胶条配合设计，窗扇闭合时，框扇搭接处的两道密封胶条形成连续密闭腔，可有效阻挡室外雨水渗入、降低室外噪音传入，胶条的安装槽在模型中做了精准的卡槽限位，避免实际安装时胶条移位脱落。从安装边界来看，窗框的外沿预留了固定件安装位，安装时可通过膨胀螺钉直接与建筑墙体洞口固定，窗框与墙体之间的间隙可填充发泡保温材料后打密封胶收口，模型中框体的外轮廓尺寸适配常规住宅窗洞模数，无需额外裁切即可适配多数常规洞口。窗扇部分采用内嵌玻璃的结构设计，玻璃压条的卡槽做了防脱限位，安装玻璃时可先放置玻璃再卡入压条固定，后期更换玻璃也无需拆卸整个窗框，仅需拆下内侧压条即可完成玻璃更换，降低后期维护难度。铰链安装位在框扇侧边做了沉台设计，安装铰链后不会突出框体表面，避免窗扇开合时与周边构件发生干涉，同时铰链的安装孔位做了通用化设计，可适配市面上多数常规平开窗铰链，无需单独定制配件。整个模型的结构拆分完全贴合实际生产装配流程，每个部件的连接关系、配合间隙都按照实际加工精度设置，可直接用于结构验证、装配模拟，也可作为同类型产品设计的参考基准，帮助设计人员快速调整尺寸适配不同规格的窗洞需求，减少重复建模的工作量。
