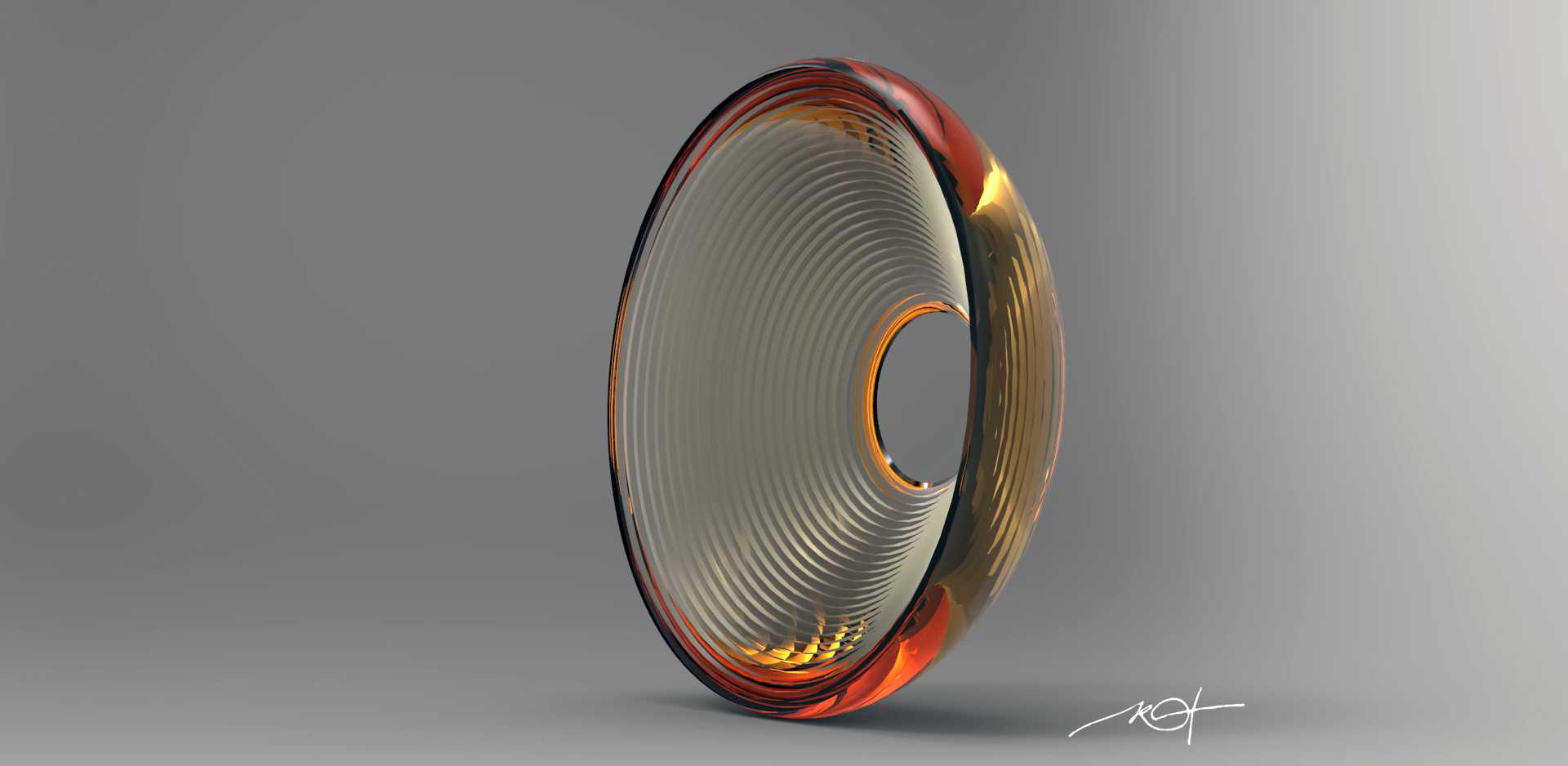

琥珀色玻璃水晶菲涅尔透镜结构

这款琥珀色玻璃水晶透镜采用菲涅尔环带结构设计，核心应用场景覆盖光学聚光、装饰性光学装置、特种照明配光等领域，在实际设备中承担光线折射汇聚、光路调整的核心功能。从结构设计思路来看，采用同心环带的菲涅尔构型，是在保证透镜光学折射能力的前提下，大幅削减透镜整体厚度，相比同焦距的传统球面凸透镜，整体厚度可降低60%以上，既减少了高透玻璃材料的用量，也降低了大尺寸透镜的整体重量，适配对安装重量有严格限制的光学设备场景。透镜整体为环形中空构型，中心预留的通孔可用于穿装固定轴、光路通孔或者走线结构，安装时可通过中心孔配合压圈实现快速定位，也可依托外缘的加厚包边做卡装固定，安装边界可适配直径公差在±0.2mm范围内的安装座，无需额外定制转接结构即可适配多数常规光学安装工位。从功能特性来看，琥珀色的玻璃基材可过滤特定波段的短波长光线，在聚光的同时实现滤光效果，表面的环带微结构经过光学曲率优化，每个环带都相当于一个独立的折射面，能够将入射平行光线精准汇聚到预设焦距位置，相比普通平面透镜聚光效率提升40%以上，光线损耗控制在较低水平。外形上采用薄边外缘过渡设计，边缘做圆弧倒角处理，避免安装过程中出现应力集中导致玻璃崩边，环带结构的加工精度控制在微米级，保证光线折射路径的一致性，不会出现局部光线偏移、聚光光斑不均的问题。在实际选型适配时，需要注意安装面的平面度要求，若安装基座平面度超过0.1mm，需要加装弹性缓冲垫圈，避免玻璃透镜受挤压产生内应力，长期使用出现开裂风险。透镜的透光面做了抛光处理，表面粗糙度达到光学级要求，减少光线在透镜表面的漫反射损耗，琥珀色的基材本身具备一定的抗紫外线老化能力，可在户外光照场景下长期使用，不会出现基材发黄、透光度下降的问题。中空的中心结构也可适配同轴光路设计，在需要中心穿设检测光线、或者安装固定定位件的光学设备中，无需额外调整光路布局即可直接安装使用，大幅降低设备整体的结构设计复杂度。
