单跨门式刚架钢结构厂房三维结构设计

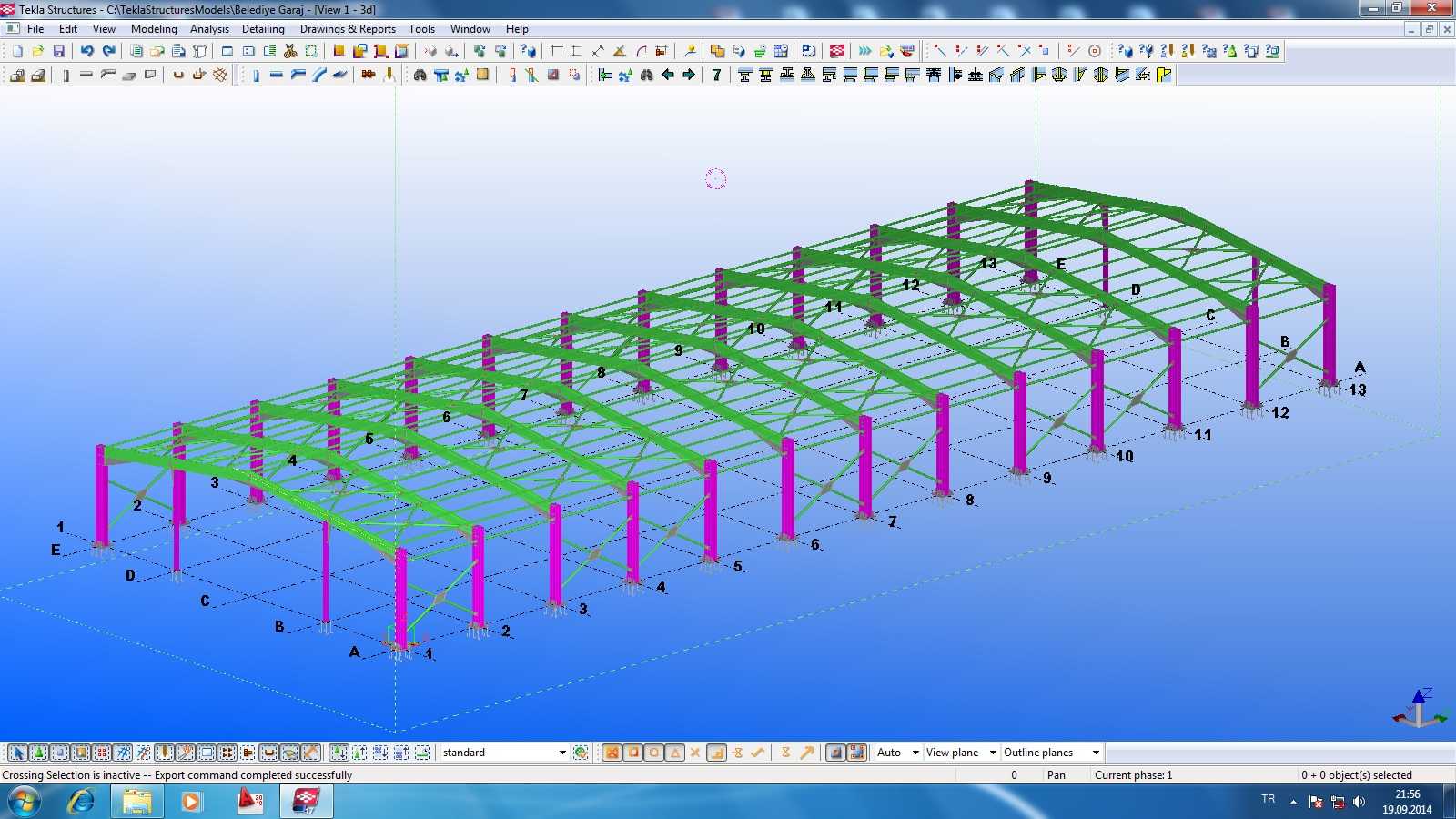

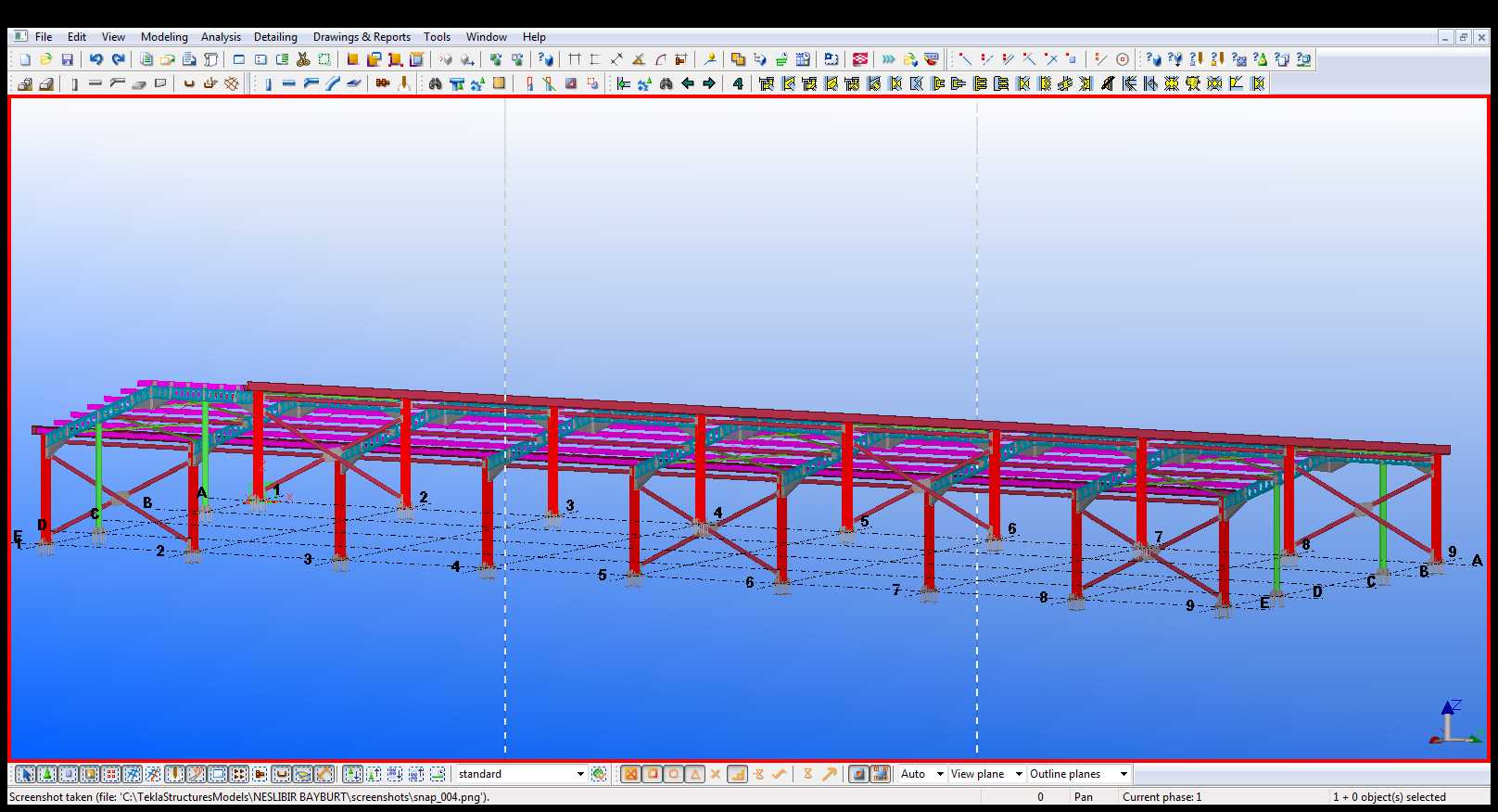

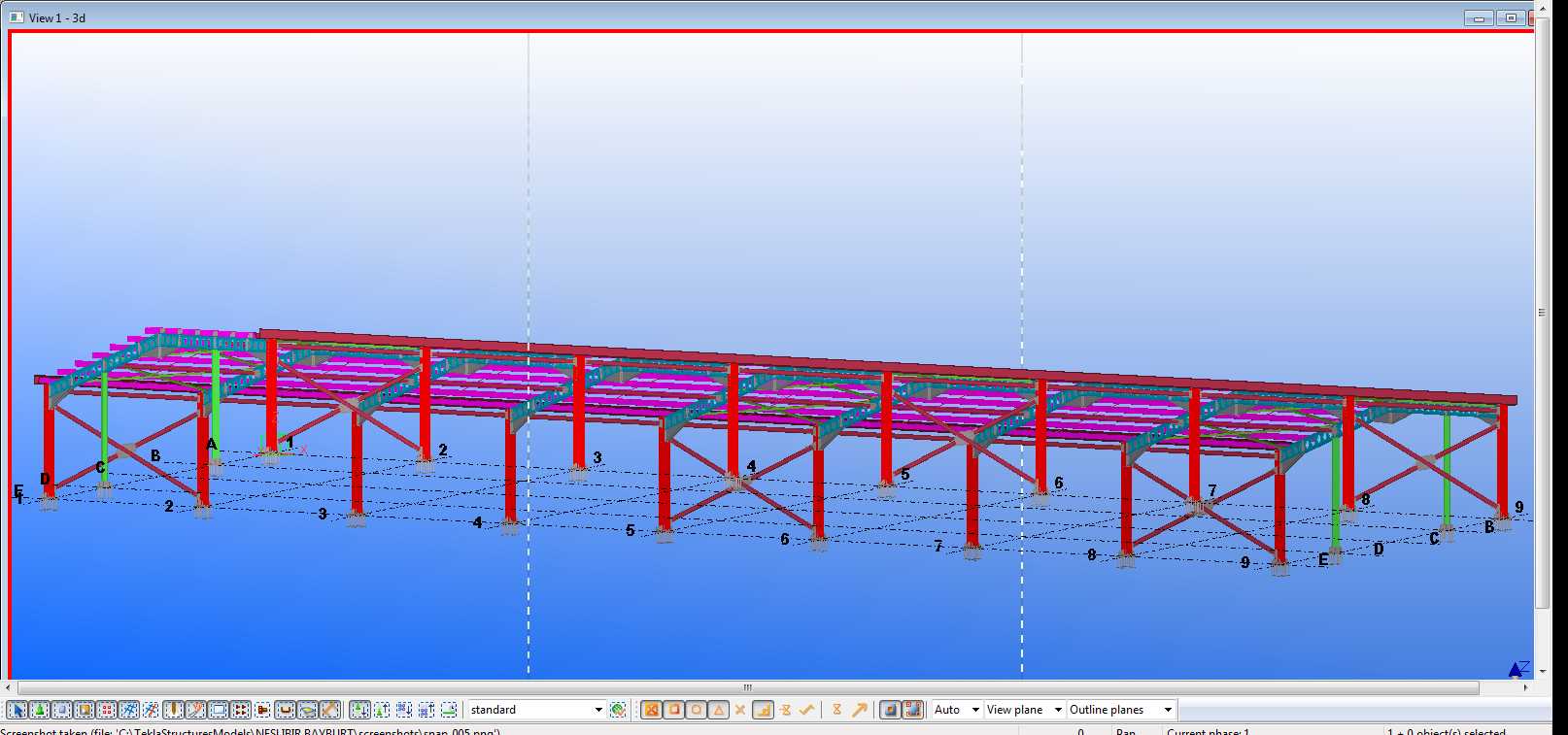

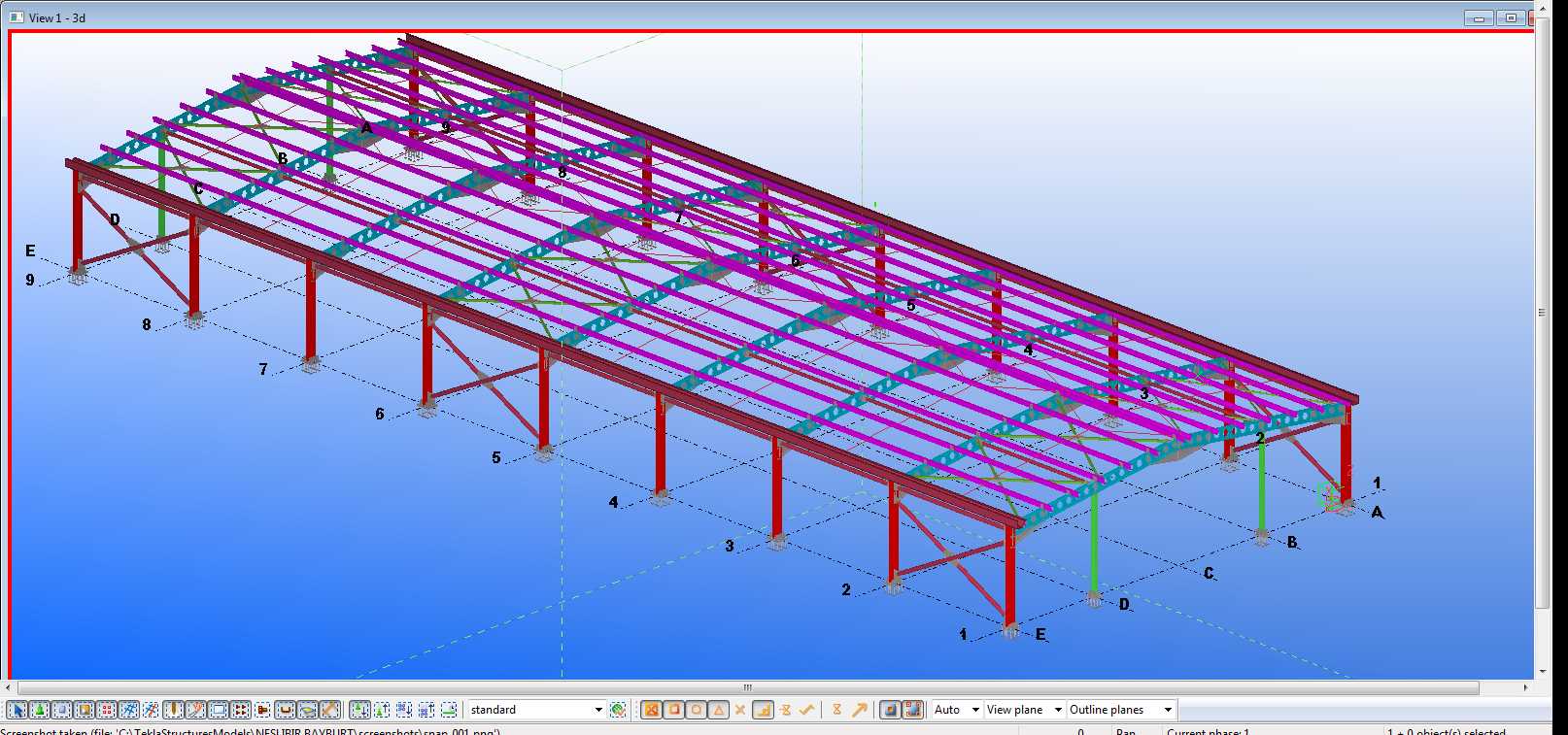

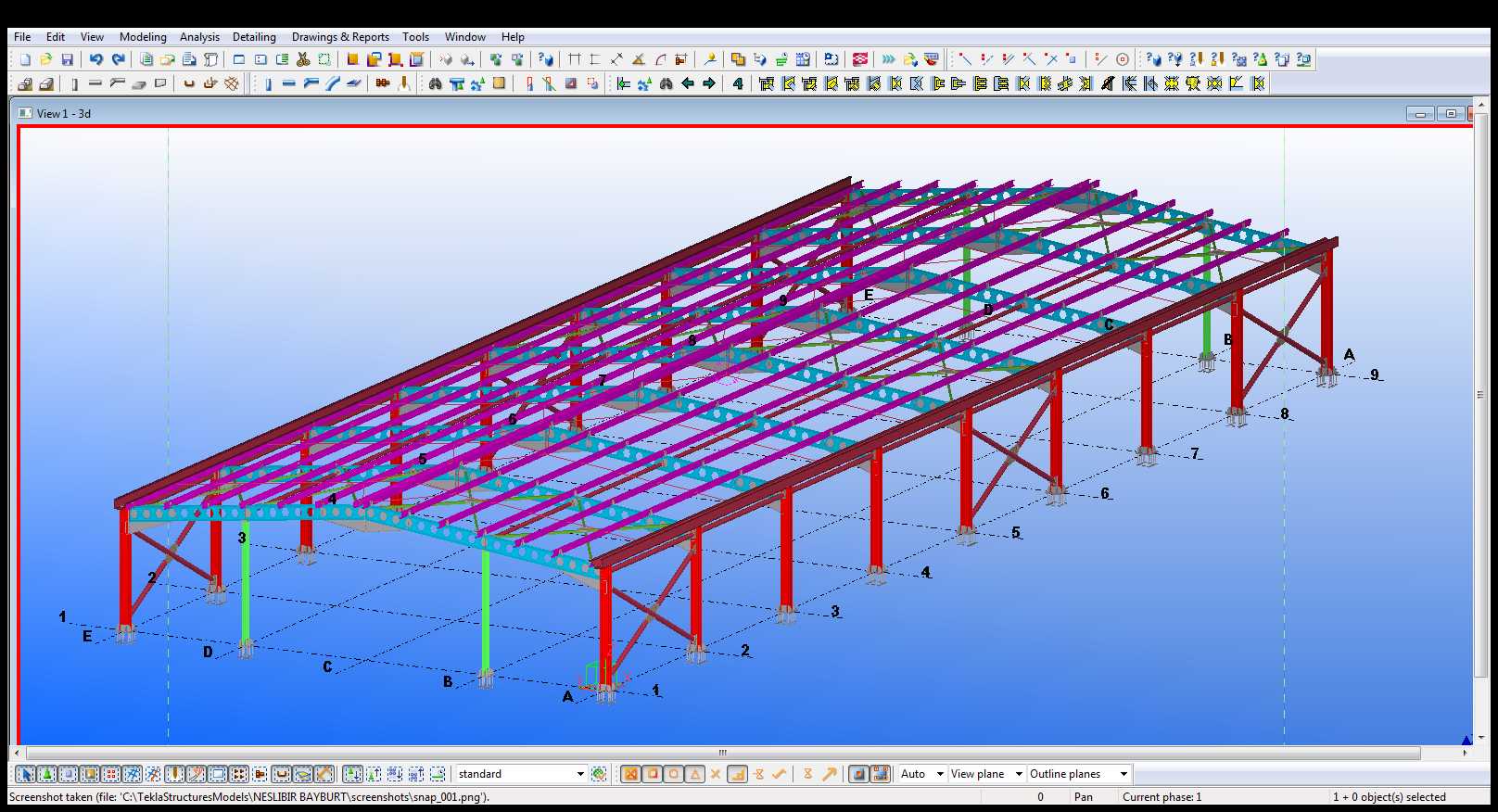

该三维结构模型对应工业厂区常用的单跨封闭式门式刚架厂房，这类结构广泛应用于中小型生产车间、仓储库房、物料中转堆场等场景，相比传统钢筋混凝土排架结构，具备自重轻、施工周期短、跨度适配灵活、抗震性能优的特点，适合对内部净空有要求、需要快速投产的工业建设项目。从结构布置来看，模型完整还原了沿厂房纵向等距排布的竖向承重钢柱，柱顶沿跨度方向架设变截面焊接H型钢主梁，纵向通过系杆、柱间支撑、屋面水平支撑形成完整的空间受力体系，避免结构在纵向水平荷载、风荷载作用下出现侧向失稳。设计过程中首先根据厂房的使用需求确定跨度与柱距参数，常规这类单跨厂房跨度可适配12米至30米区间，柱距多采用6米的标准化模数，既匹配常规彩钢屋面板、墙面板的出厂尺寸，也能降低构件加工与现场安装的拼接工作量。钢柱采用变截面H型钢形式，柱脚设计为铰接节点以降低基础施工的精度要求，柱顶与主梁采用刚接节点，保证刚架平面内的抗弯承载力，能够有效传递屋面恒载、屋面活载、积灰荷载以及横向风荷载。屋面梁沿跨度方向设置预起拱，抵消后期屋面荷载作用下的下挠变形，避免屋面积水。纵向支撑体系布置在厂房两端的第一开间以及中部温度区段位置，采用交叉圆钢支撑，既能够传递纵向水平力，也不会占用过多内部使用空间，同时配合柱顶通长系杆，保证所有钢柱在纵向的计算长度符合规范要求，避免单根柱出现平面外失稳。模型中所有构件的定位均严格对齐轴线网格，安装边界上，柱脚锚栓的预留位置、构件拼接节点的螺栓排布、屋面檩条的固定点位都做了完整还原，可直接用于后续的构件加工图深化、施工工序模拟以及现场安装的技术交底，能够帮助结构设计人员校验杆件碰撞、核对支撑布置合理性，也可作为施工单位进行安装排布的参考依据，提前预判构件吊装顺序、节点拼接操作空间是否充足，减少现场施工的返工问题。
