户外遮阳棚立柱斜撑连接节点结构

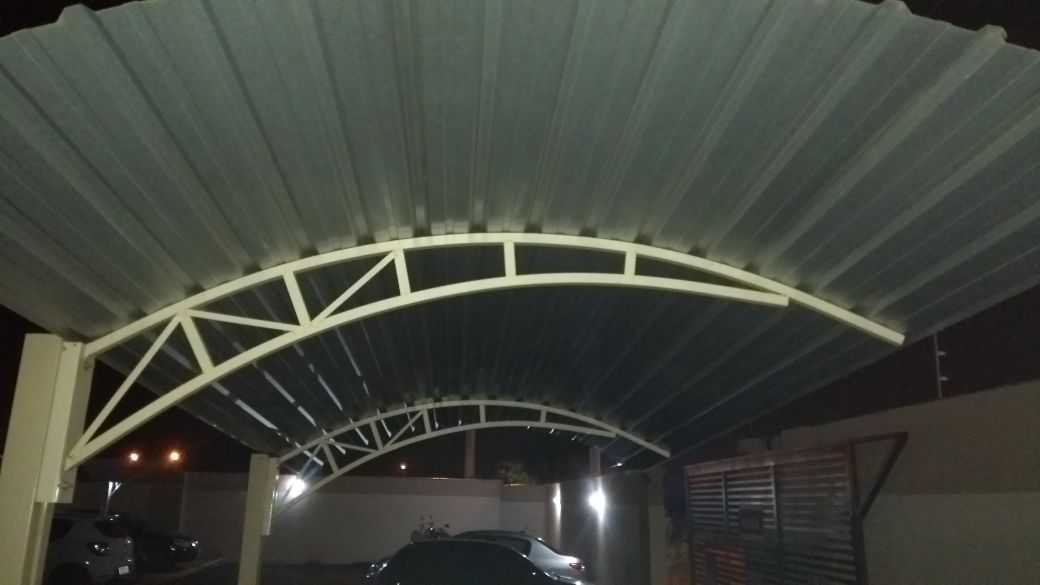

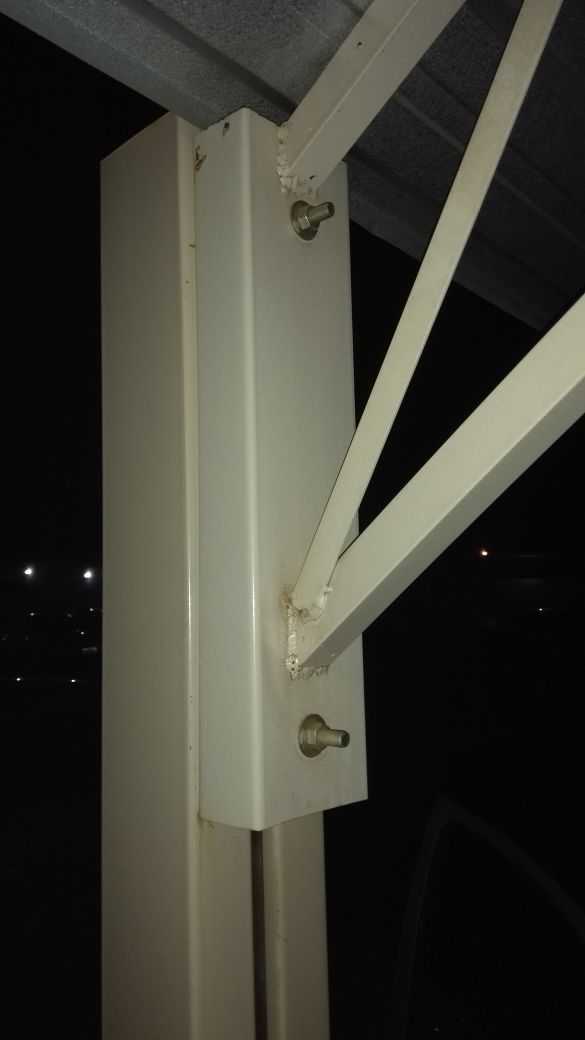

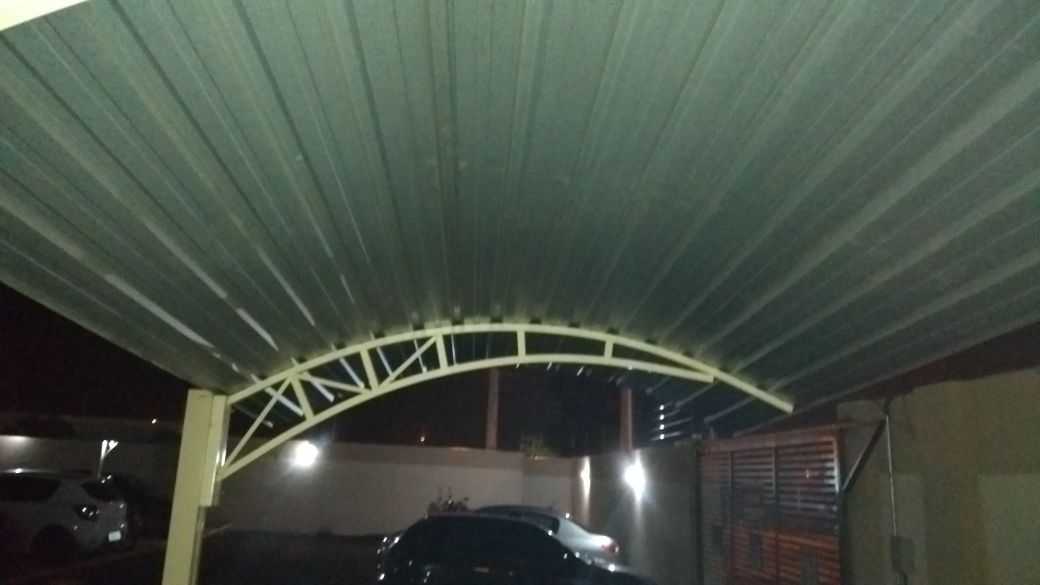

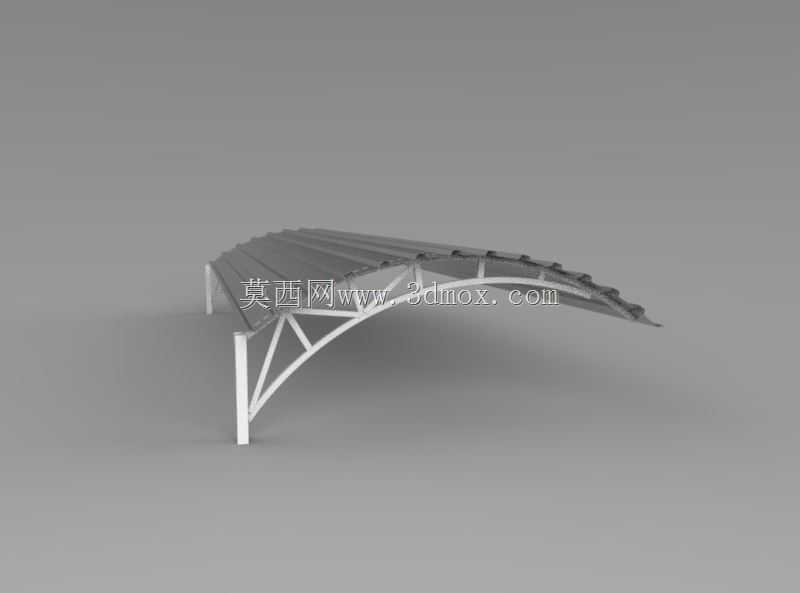

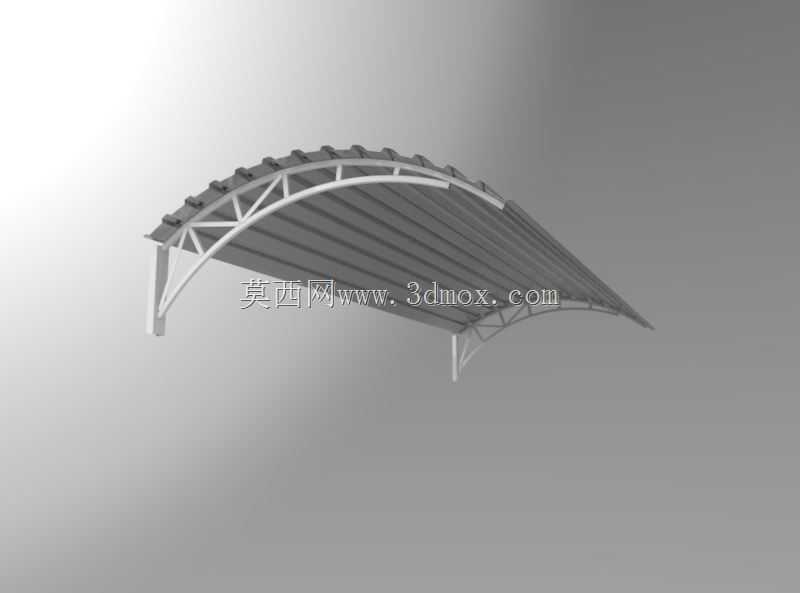

该结构件多用于户外商用遮阳设施、临街雨棚、露天休闲区顶棚的支撑体系中，核心作用是承担竖向荷载与水平风荷载的传递，避免立柱受侧向力出现弯折变形，保障顶棚结构在户外复杂工况下的稳定性。从实际应用场景来看，这类节点常见于咖啡馆外摆区、酒店入口雨棚、露天停车场遮阳棚的立柱与顶棚框架衔接位置，日常需要应对自重荷载、雨雪堆积荷载以及突发阵风带来的水平冲击力，对节点的连接强度和抗疲劳性能有明确要求。设计过程中优先考虑受力路径的合理性，斜撑构件采用矩形截面型材，与立柱包边构件采用焊接加螺栓紧固的双重连接方式，斜撑的角度设置兼顾受力效率与空间占用，既保证斜向支撑的分力效果，又不会过度占用立柱周边的通行空间。立柱外侧采用折边包板设计，一方面可以遮盖内部的主承重立柱型材，提升外观整洁度，另一方面包板上预留的螺栓孔位可以实现斜撑构件的现场快速定位安装，降低现场施工的对位难度。安装边界方面，立柱包板的尺寸需要匹配内部主立柱的截面规格，包板与主立柱之间采用抽芯铆钉或者自攻螺丝实现固定，斜撑构件的上端与顶棚下方的主次梁衔接，下端固定在立柱包板的预设连接位上，整个节点的外伸尺寸控制在合理范围，不会对人员通行造成剐蹭风险。从功能特性来看，该节点的受力传递路径清晰，顶棚承受的竖向荷载通过斜撑分解为沿斜撑轴向的压力与水平分力，最终传递到立柱主体再传导至地面基础，螺栓紧固的位置设置在包板外侧，后期维护时可以直接检查紧固状态，不需要拆解外部装饰结构。设计时还考虑了户外使用的防腐需求，所有金属构件表面都做了喷塑处理，焊缝位置做了打磨平滑后再做表面涂层，避免焊缝位置出现锈蚀隐患，构件的折弯圆角处理也避免了尖锐棱角带来的磕碰风险，适配商用场所的安全使用要求。
