多规格异形截面型材木材三维结构设计

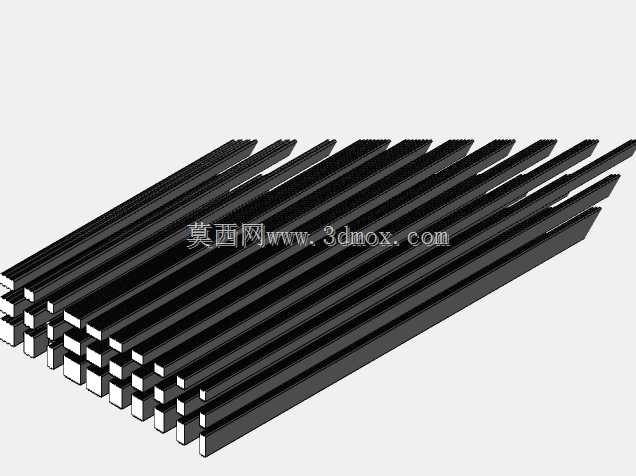

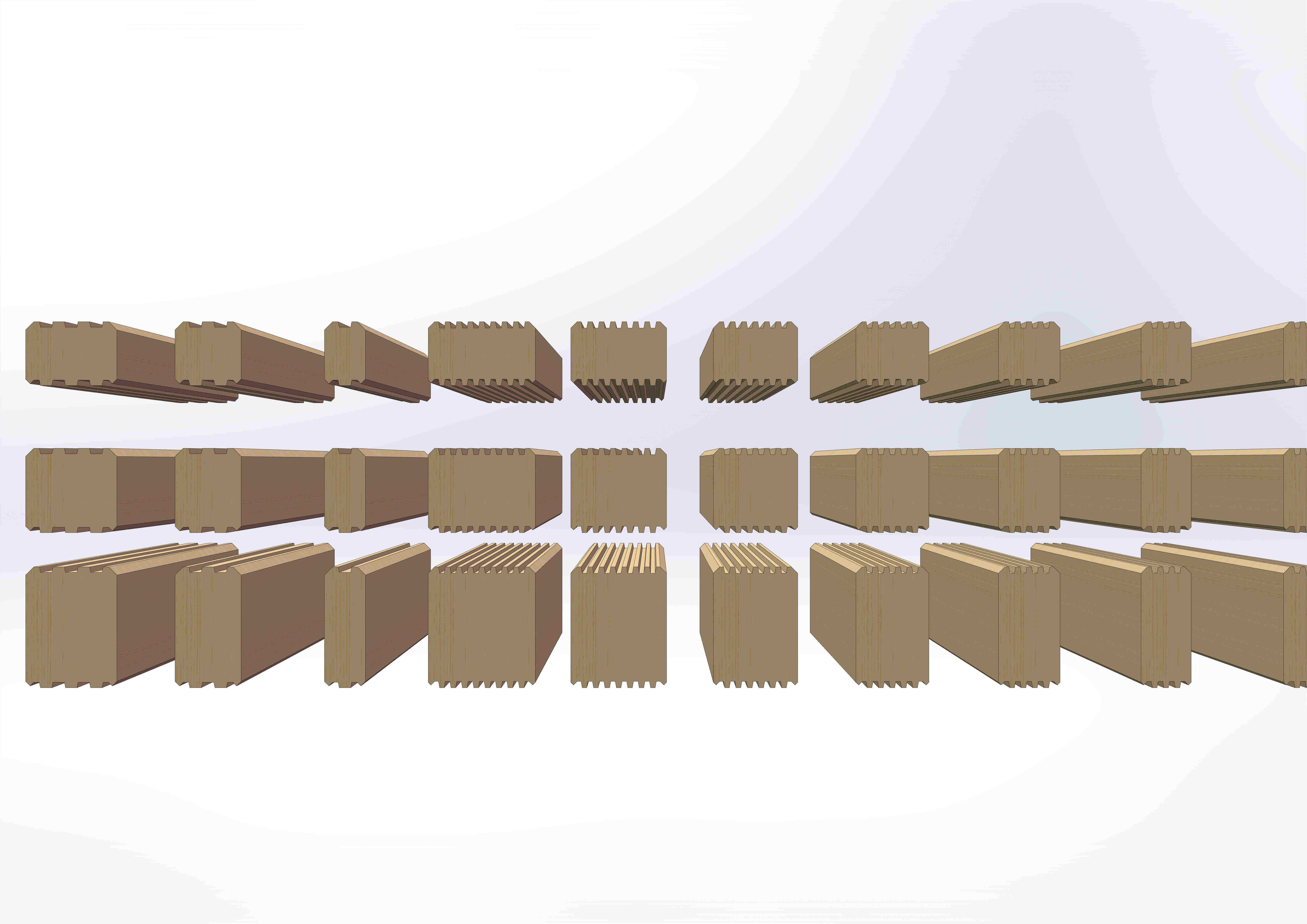

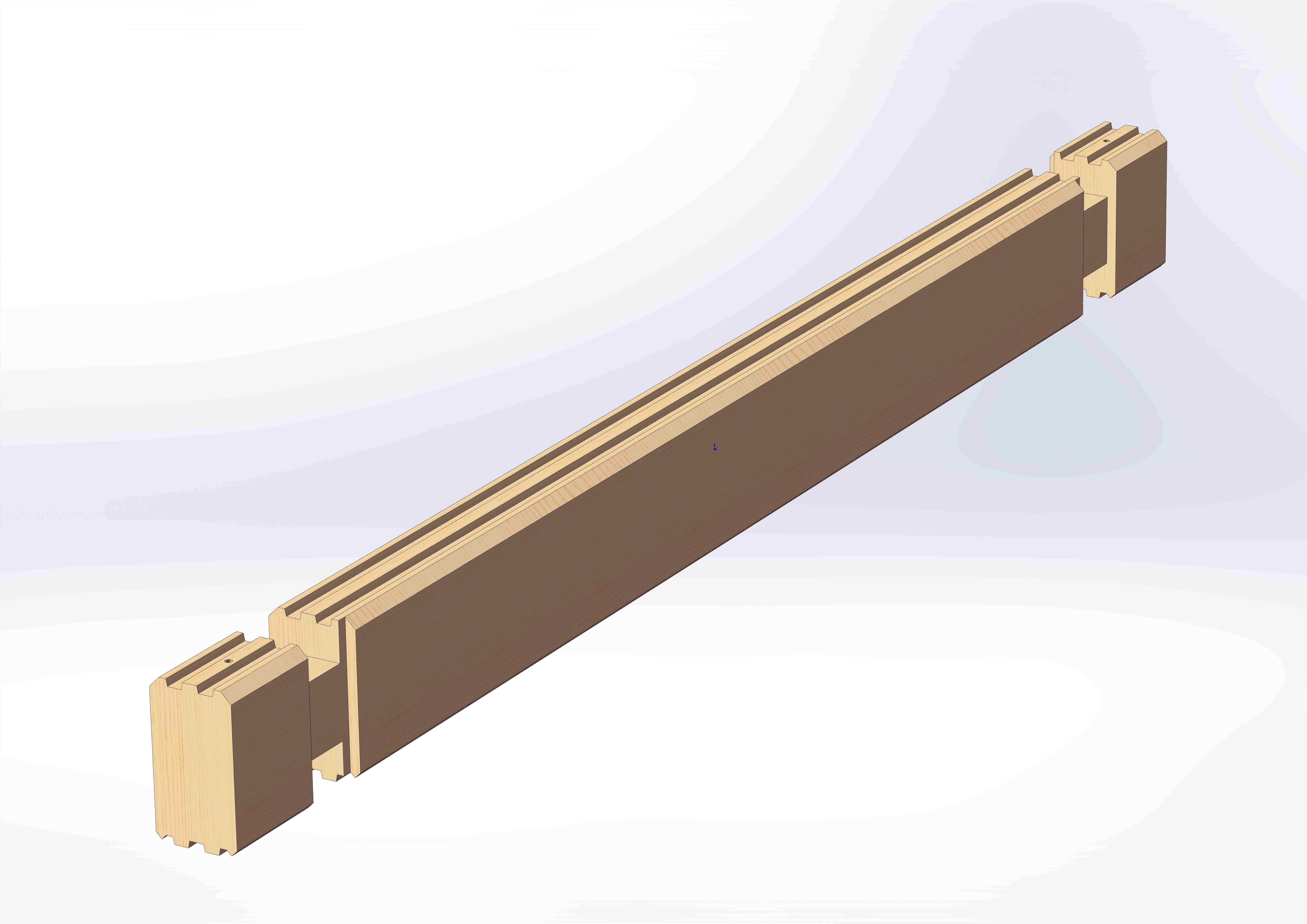

本次设计的异形截面木质型材，主要面向定制化家具制造、装配式木结构装饰、异形包装支撑等场景的结构用料需求，区别于常规等截面方木、圆木的标准化形态，这类异形型材可直接匹配特殊卡槽、嵌装、咬合式装配的结构需求，减少现场二次裁切、铣型的加工工序，降低材料损耗与现场作业的精度误差。从实际使用场景来看，这类型材常应用在仿古建木作的异形檐口构件、定制柜体的隐藏式卡接龙骨、物流运输中针对异形工件的定制支撑垫条、展览展示道具的特殊嵌装骨架等位置，不同截面的齿形、凹凸结构，可直接实现相邻构件的无紧固件咬合装配，提升装配效率的同时，也能减少金属连接件带来的锈蚀、外观突兀等问题。设计过程中，首先梳理了不同应用场景下的装配受力需求：作为支撑垫条使用时，需要保证承载面的平面度与齿形结构的抗剪切强度，避免堆载过程中齿形崩裂；作为卡接龙骨使用时，需要控制凹凸榫的配合公差，保证装配后无松动、同时可实现人工徒手拆装，公差带控制在0.2mm以内，兼顾装配便利性与连接稳定性。外形尺寸方面，整组型材长度统一为常规下料的标准长度段，截面尺寸覆盖了从20mm到80mm的不同宽度规格，每个规格的齿形高度、齿距都做了匹配性设计，小规格型材齿距更小、齿形更细密，适用于轻载嵌装场景，大规格型材齿高更高、齿根做了圆角过渡处理，提升重载下的结构强度，避免应力集中导致的型材断裂。安装边界上，所有型材的安装基准面都做了平面度校验，可直接贴合在常规木质基材、金属框架表面进行固定，异形齿面朝向装配侧，无需额外加工适配槽，即可与对应齿形的配套构件实现快速嵌合，部分带单侧异形面的型材，还可直接作为装饰面使用，表面无需额外贴皮处理，减少后续饰面工序。建模过程中对每个规格的型材都做了装配干涉校验，模拟实际装配过程中的插拔行程，避免出现齿形错位、装配卡滞的问题，同时针对木材的各向异性材料特性，在齿根位置都做了0.5mm的圆角过渡，避免加工过程中出现崩边、掉茬的缺陷，也能提升使用过程中的抗冲击性能。不同截面的型材可根据实际需求组合使用，比如在异形包装支撑场景中，可根据被支撑工件的外轮廓，选择对应截面的型材拼接成适配的支撑型腔，相比定制发泡支撑材料，这类木质型材可重复使用，承载强度更高，适用于重型工业工件的周转运输支撑；在装饰木作场景中，不同齿形的型材可拼接出特殊的立体纹理效果，直接作为装饰面使用，兼具结构支撑与外观装饰的双重作用。
