家具用磁性弹簧闭合锁具结构设计

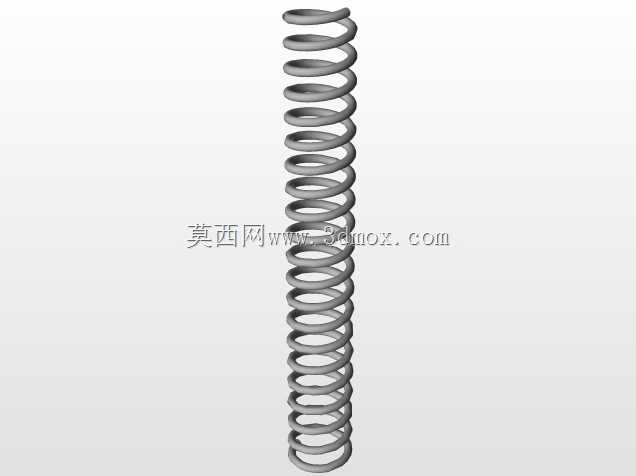

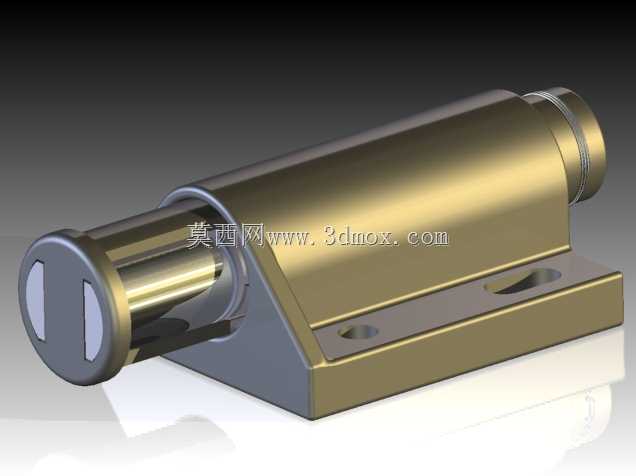

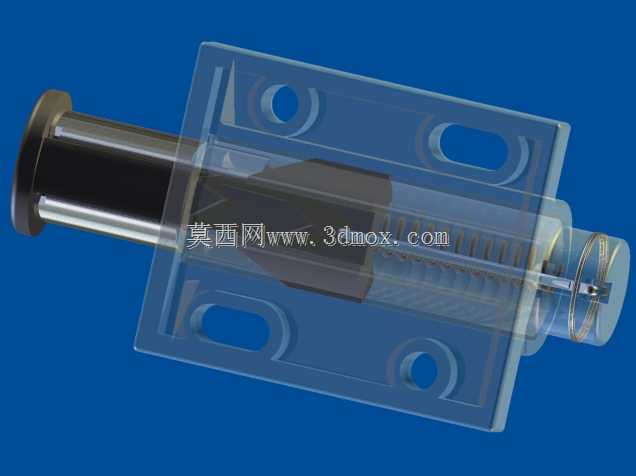

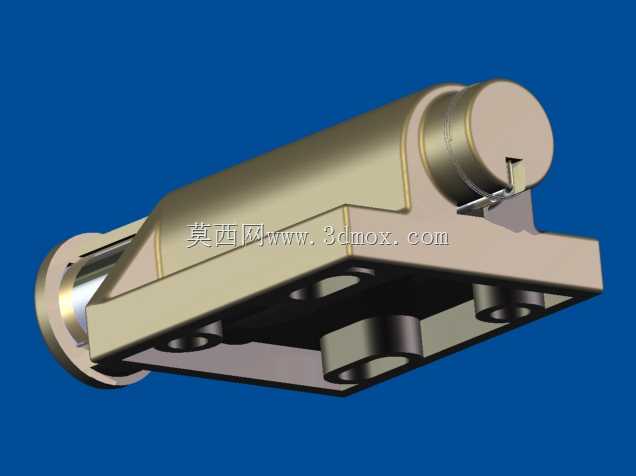

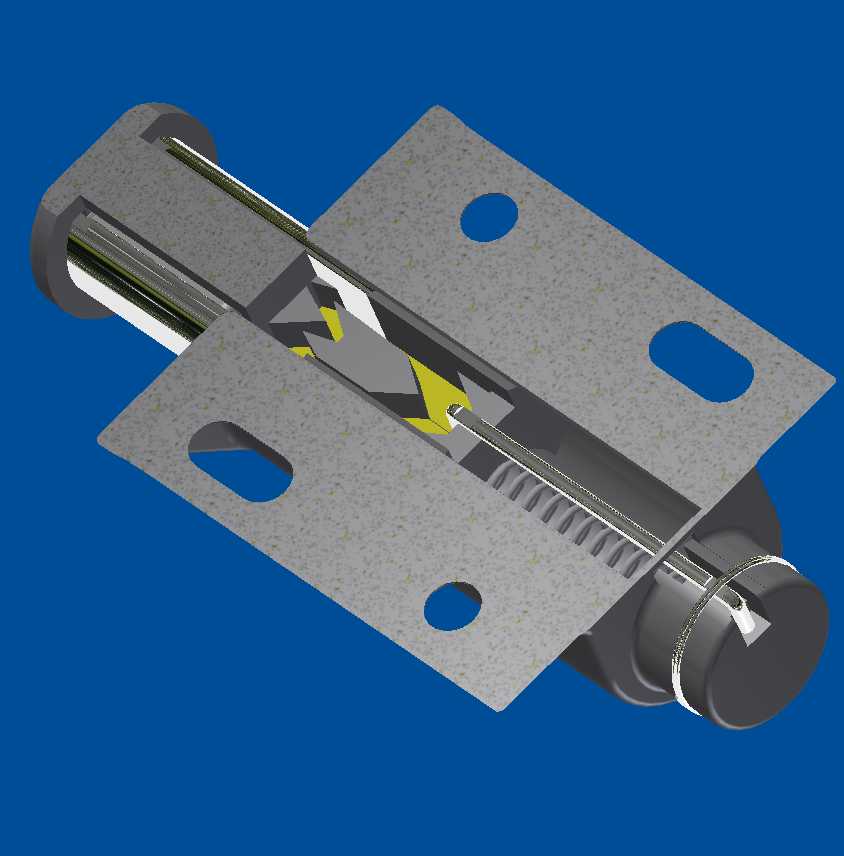

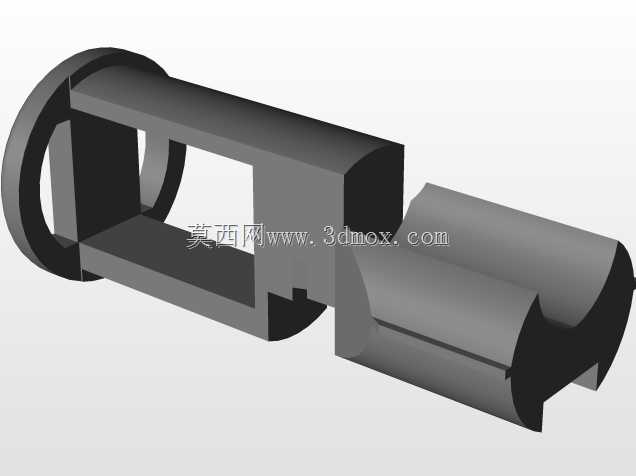

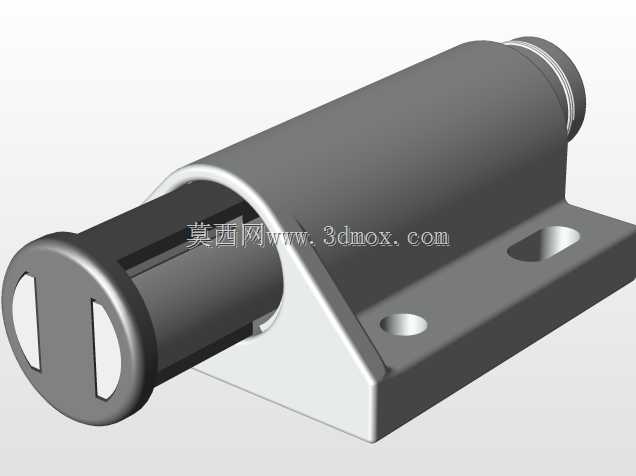

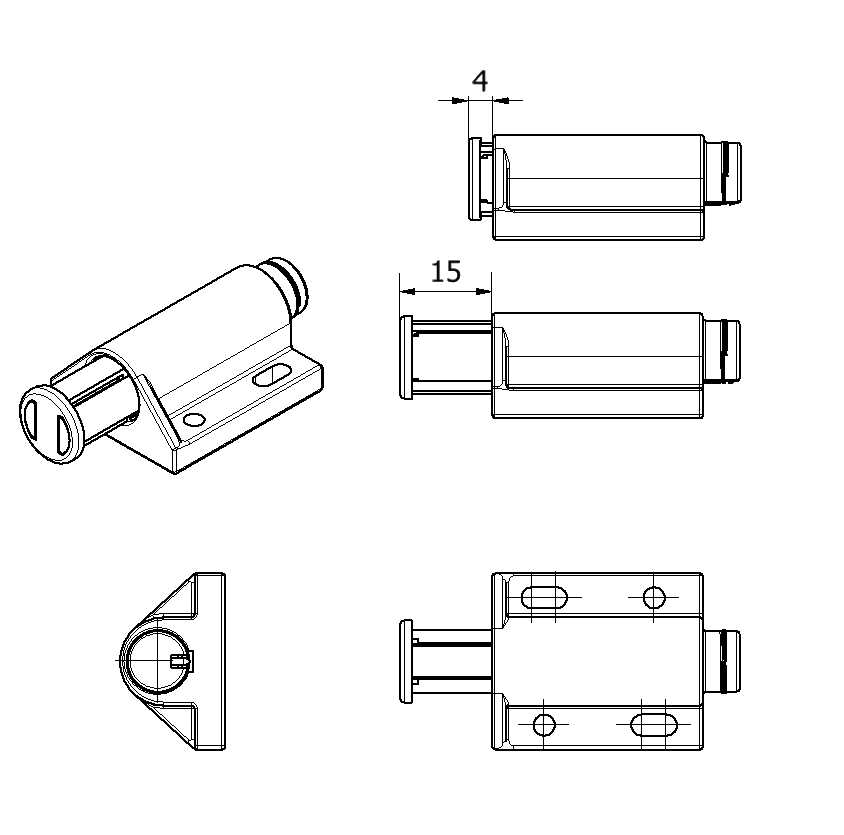

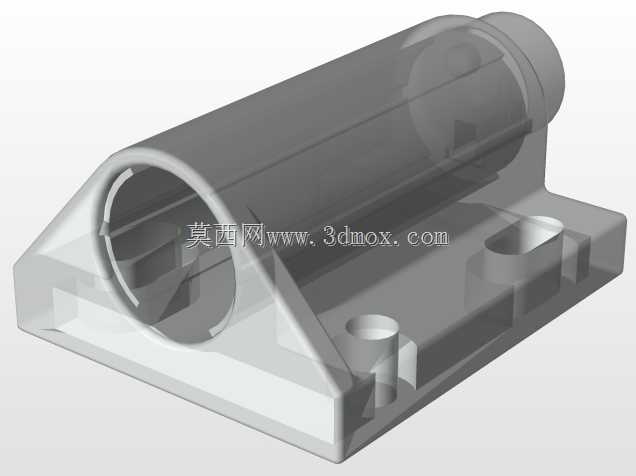

这款磁性弹簧闭合件主要面向民用家具、办公柜体的闭门定位场景，常见于衣柜推拉门、抽屉侧装、小型储物柜门的自动吸合工位，替代传统的机械卡扣式碰珠，解决长期使用后卡扣磨损导致的闭合松动、开关异响问题。从功能逻辑上看，该结构依靠内置的压缩弹簧提供伸缩复位力，端部嵌装的永磁体提供吸合锁紧力，当柜门靠近安装位时，磁体首先吸附对应位置的金属导磁片，带动锁舌克服弹簧预紧力伸出，卡入配套的锁座卡槽内完成闭合，开门时仅需施加大于磁吸力与弹簧阻力的外力即可拉动锁舌回缩，无需额外的旋钮或按键操作，适配无把手的极简家具设计风格。设计阶段优先考虑了安装兼容性，主体采用L型折弯安装底座，底座上预留两个沉头安装孔，孔位间距适配市面主流的16mm、18mm厚度板材的安装边距，锁舌的伸缩行程控制在8mm范围内，既保证足够的咬合深度避免柜门受震动自行弹开，也不会因为行程过大导致开门阻力过高，适配儿童、老人等不同使用人群的操作力度需求。结构细节上，锁舌与主体套筒之间采用小间隙配合，套筒内壁设计有储油槽，可填充少量润滑脂降低长期往复伸缩的磨损量，磁体采用嵌入式安装在锁舌端部，通过过盈配合加厌氧胶固定，避免反复碰撞导致磁体脱落；弹簧选用65Mn材质，表面做镀镍防锈处理，预紧力经过调校，在锁舌完全伸出时弹簧仍保留一定的压缩余量，避免长期处于极限压缩状态出现弹力衰减。外形方面，主体套筒为圆柱形结构，与L型底座采用一体化压铸成型，表面做黄铜色镀覆处理，既提升防锈能力也能适配多数家具的金属装饰风格，整体外露边缘均做R0.5的圆角倒钝处理，避免安装和使用过程中划伤板材或操作人员。安装边界上，该闭合件要求安装位的板材平面度误差不超过1mm，配套的导磁锁片需要与锁舌保持同轴度误差不超过0.5mm，否则会出现吸合错位、锁舌卡滞的问题；安装时沉头孔需要预先在板材上钻5mm深的沉头坑，保证螺丝安装后表面不凸起，避免与柜门运动路径产生干涉。不同于大型工业锁具的高防护等级要求，这款结构针对家具使用场景做了轻量化设计，整体重量控制在120g以内，不会对轻型板材柜门造成额外的负重，同时磁吸力控制在30N左右，既保证闭合后的定位可靠性，也不会因为吸力过大导致薄板材柜门被拉扯变形。
