立式小型液压动力站三维结构设计

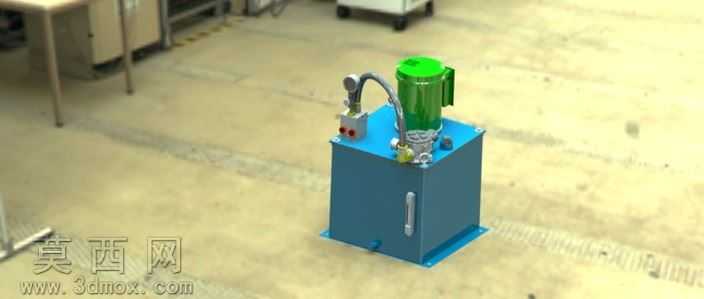

本作品为立式小型液压动力站的三维设计模型，采用SolidWorks完成全参数化建模与装配校验，整体结构遵循紧凑型工业液压站的布局逻辑，将储油、动力输出、控制调节、管路连接等功能模块高度集成，适配小流量低压液压系统的配套使用需求。建模过程中严格遵循机械设计规范，对所有零部件进行1:1等比例还原，首先完成方形焊接油箱的主体建模，油箱采用钢板折弯焊接结构设计，底部设置带安装孔的方形固定底座，侧面预留油位计安装槽、底部开设排污油口，顶部加工有电机安装法兰孔、阀组安装定位孔、注油口与回油口，所有孔位的位置精度、尺寸公差均按照实际加工要求设定，保证模型可直接导出工程图用于生产参考。油箱顶部搭载立式安装的绿色电动液压泵组，泵组与油箱之间通过密封法兰实现刚性连接，泵体出油侧配置集成式控制阀块，阀块上集成了压力调节阀、单向阀、出油接口等液压元件，建模时对阀块的内部流道做了简化示意，外部接口的螺纹规格、安装尺寸均符合液压元件通用标准。管路部分采用金属硬管与耐油橡胶软管组合设计，硬管沿油箱顶部边缘做折弯排布，通过管夹实现固定，软管用于连接泵组出油口与阀块接口，还原了管路的弯曲半径、连接接头的细节结构，避免装配过程中出现管路干涉问题。模型的材质渲染贴合工业设备真实质感，油箱主体采用哑光蓝灰色工业漆材质，表面做细微的颗粒质感处理模拟真实喷涂效果，电机外壳采用亮面绿色工程塑料与金属端盖组合材质，管路部分做金属镀锌与黑色橡胶的质感区分，油位计采用透明亚克力材质模拟可视效果，所有金属连接件、操作手柄均做金属光泽与倒角细节处理，提升渲染的真实感。整体装配过程中完成了全局干涉检查，对油箱与泵组的连接定位、阀块与管路的安装间隙、操作手柄的活动空间均做了校验，保证模型的结构合理性，可用于液压系统教学演示、小型液压设备方案展示、非标液压站设计参考等场景，清晰展现了紧凑型立式液压动力站的结构组成与布局逻辑。
