拉杆式双作用液压缸三维结构设计

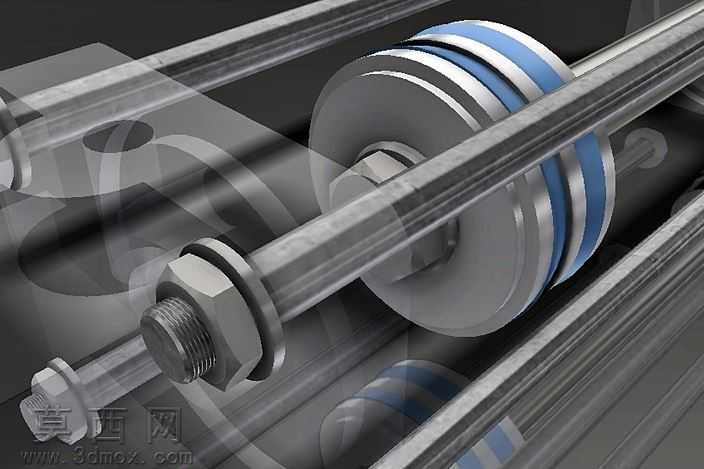

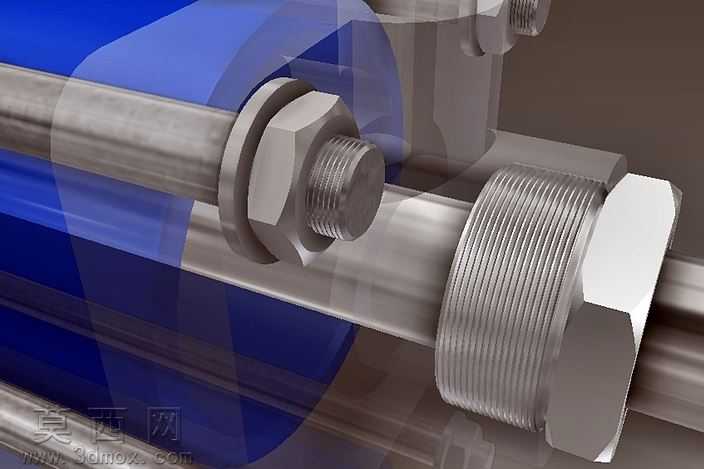

本作品为拉杆式双作用液压缸的三维参数化建模成果，建模过程严格遵循液压元件设计规范，先从核心的缸筒部件入手，采用回转类特征建模方式构建缸筒基体，精准控制缸筒内径、壁厚以及两端密封槽的尺寸公差，保证后续与端盖、活塞的装配精度。四根对称分布的金属拉杆采用拉伸特征搭配端部螺纹修饰完成建模，通过同轴、平行等装配约束将前后端盖与缸筒拉紧固定，还原拉杆式油缸易拆装、承压稳定的结构特点。活塞与活塞杆组件采用一体化建模思路，活塞表面设置多道密封件安装槽位，分别对应活塞密封、导向环、防尘圈的安装位置，活塞杆表面做高光金属材质处理，模拟镀铬活塞杆的耐磨光洁特性。端盖部分的油口、法兰安装孔、缓冲结构均做了细节还原，进出油口的螺纹特征、端盖与缸筒配合的止口结构都按照实际加工标准建模，避免出现装配干涉问题。材质渲染阶段，缸筒采用半透明蓝色工程塑料材质做透视化处理，可清晰展示内部活塞的装配位置与运动行程，金属部件分别赋予不同质感的金属材质：拉杆、端盖、活塞杆采用拉丝不锈钢材质，紧固件采用镀锌碳钢材质，密封件采用黑色丁腈橡胶材质，通过材质区分清晰展现各部件的功能分区。渲染时采用三点布光方式，主光从侧上方打亮油缸主体结构，辅光补全暗部细节，轮廓光勾勒金属部件的边缘质感，背景采用深灰色渐变突出模型主体，同时通过半透明缸筒的折射效果，直观呈现油缸内部的腔室分布与活塞运动逻辑。设计过程中重点验证了活塞全行程运动的无干涉性，检查了各密封槽与密封件的配合尺寸，确保拉杆的分布位置不会阻碍活塞运动，油道的走向与端盖油口的对接位置准确，还原了该类液压缸在液压系统中作为直线执行元件的工作原理，可用于液压传动教学演示、液压系统方案展示以及非标液压设备的选型参考。
