双向耳环式双作用液压油缸三维模型

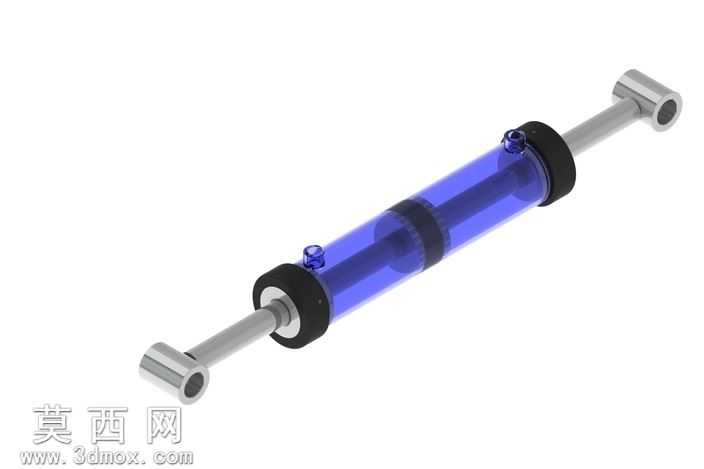

本模型为双向耳环安装形式的双作用液压油缸，建模过程严格遵循液压元件的常规设计规范，首先通过草图绘制确定缸筒的内外径尺寸、活塞杆直径、两端耳环的铰接孔中心距等核心参数，采用旋转特征生成缸筒、活塞杆、两端耳环的基础基体，随后通过拉伸切除特征加工出缸筒侧壁的油口安装孔、端盖的密封槽、活塞杆与耳环的连接定位结构，对所有锐边进行倒角处理，还原实际加工的工艺细节。材质设置上，缸筒与端盖采用调质处理的45号钢材质，赋予哑光深灰金属质感，表面模拟发黑处理的细腻磨砂效果；活塞杆采用镀硬铬的45号钢材质，设置高反光的亮银色金属材质，还原镀铬层的光洁镜面效果；两端耳环采用与缸筒一致的钢材材质，铰接孔内模拟铜套的耐磨合金材质，区分不同部件的材质差异。结构设计上，该油缸为双杆双作用结构，两端活塞杆均伸出缸筒，可实现双向等行程驱动，两端耳环铰接结构可适配安装空间内的角度摆动需求，缸筒侧壁的两个油口分别对应无杆腔与有杆腔的进出油通路，端盖与缸筒采用螺纹连接加密封圈的密封结构，活塞杆与端盖之间设置导向套与防尘圈结构，完整还原液压油缸的密封、导向、安装、驱动全流程结构逻辑。设计过程中充分考虑液压油缸的实际工况，各部件的配合间隙按照常规液压元件的公差要求设置，既保证模型的装配合理性，也还原了真实产品的结构比例，可用于液压系统原理演示、设备装配仿真、液压回路教学等场景，模型各部件为独立实体，可进行拆分查看内部结构，也可导出用于装配到整体设备模型中，适配不同的三维设计使用需求。
