汽车发动机活塞连杆曲轴组合结构设计

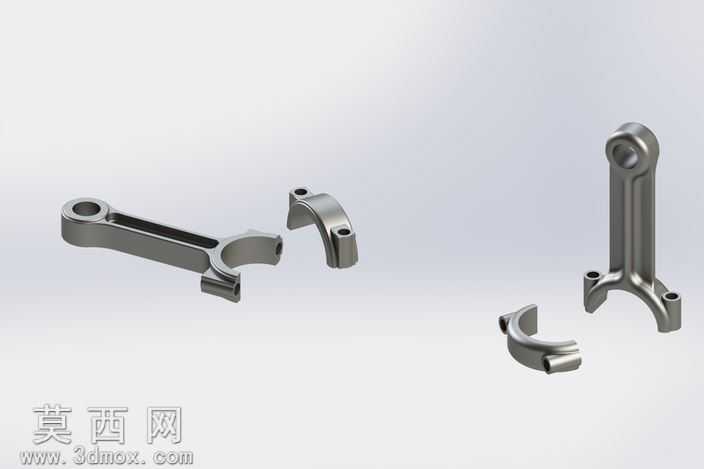

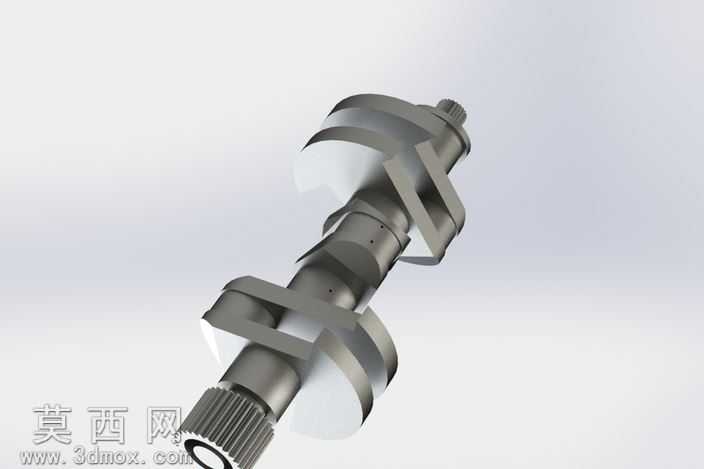

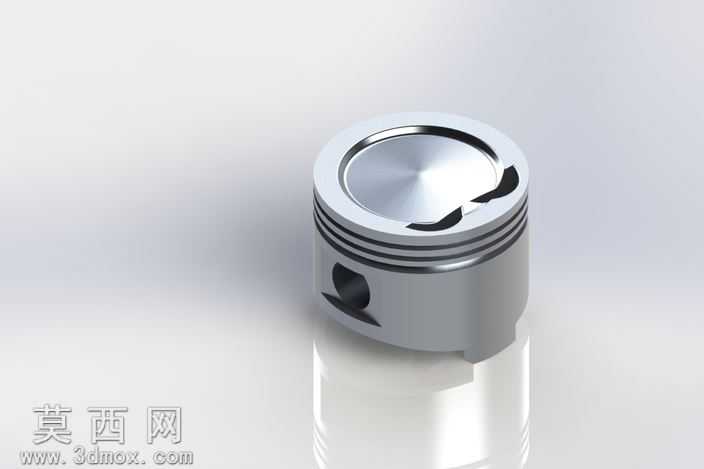

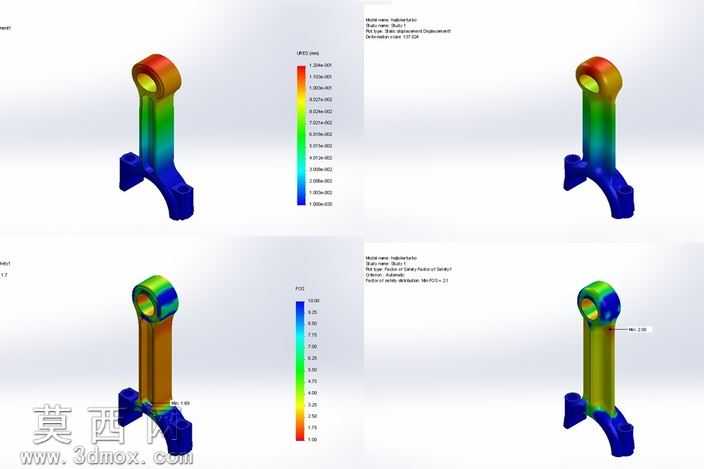

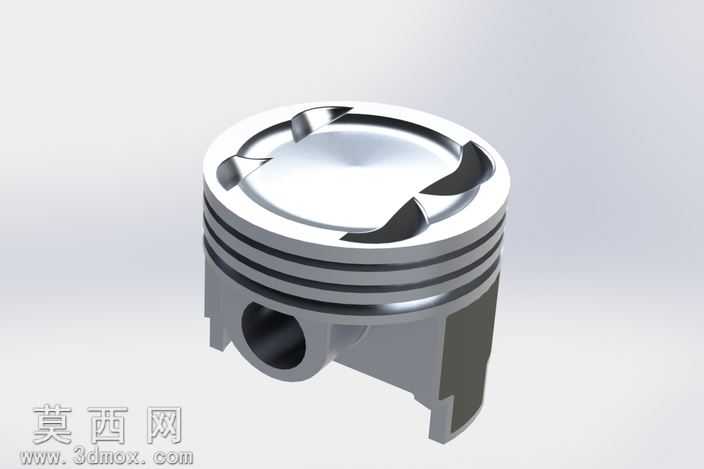

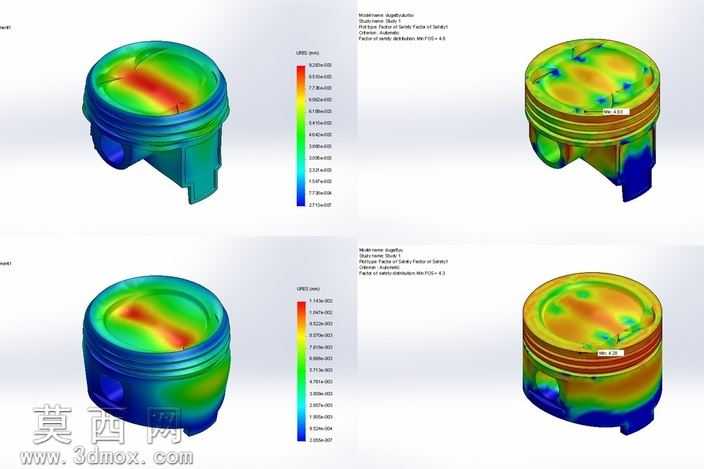

本作品为内燃机核心动力组件的三维建模设计，围绕活塞、连杆、曲轴三大核心传动零件完成全参数化建模，建模过程严格参考EJ-VE大排量发动机的实测尺寸参数，保证各零件的配合精度与真实工业产品一致。建模阶段首先完成活塞主体结构搭建：活塞直径设定为72毫米，针对活塞顶部的燃烧室曲面采用多截面实体混合建模方式，精准还原适配10:1压缩比的凹坑造型，同时完成活塞环槽、活塞销座、裙部导向面的细节结构，对活塞销座的过渡圆角做了应力优化处理，避免应力集中问题。其次完成连杆结构建模，连杆总长设定为122毫米，采用对称式结构设计，分别完成连杆小头活塞销配合孔、杆身工字型截面、大头曲轴配合孔的结构搭建，对杆身与大小头的过渡区域做了平滑曲面处理，保证传力路径顺畅。曲轴部分则按照曲柄滑块机构的运动匹配要求，完成主轴颈、连杆轴颈、曲柄臂、平衡块的结构建模，保证各轴颈的同轴度、曲柄半径与活塞连杆的运动行程完全匹配。完成基础建模后，对装配体进行有限元仿真分析，通过赋予各零件铝合金、合金钢对应的材质属性，划分高精度网格，模拟发动机做功冲程的载荷工况，生成活塞顶面、裙部的应力分布云图，通过色彩梯度直观展示不同区域的应力数值，验证结构设计的合理性。建模过程中对活塞环等附属小零件也做了等比例还原，后续可根据仿真结果对活塞裙部型线、连杆减重槽、曲轴平衡块配重做进一步优化调整，整套模型可直接用于运动仿真、结构教学、二次设计开发等场景，各零件间的配合间隙、装配约束均按照真实工业装配标准设定，可直接生成爆炸视图、工程图用于生产参考。
