激光切割用数字字母焊接标记构件

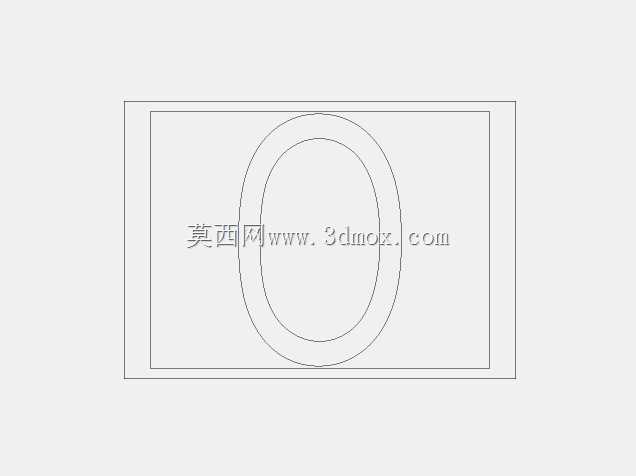

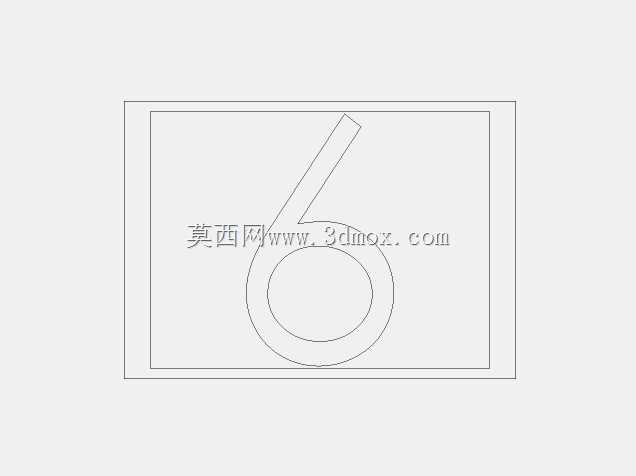

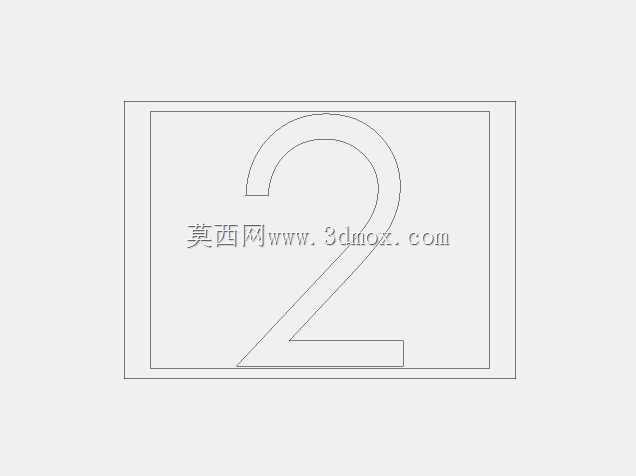

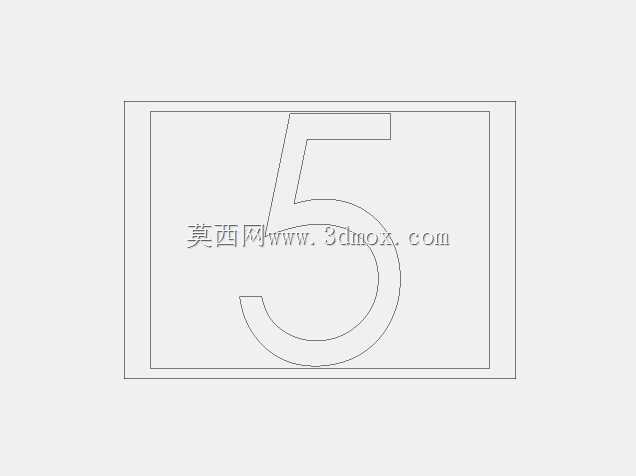

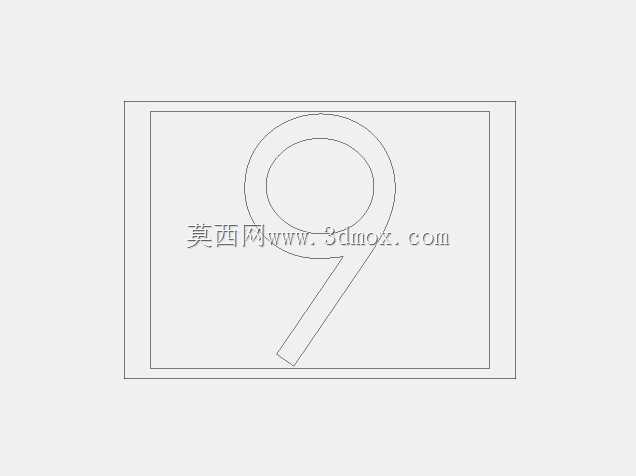

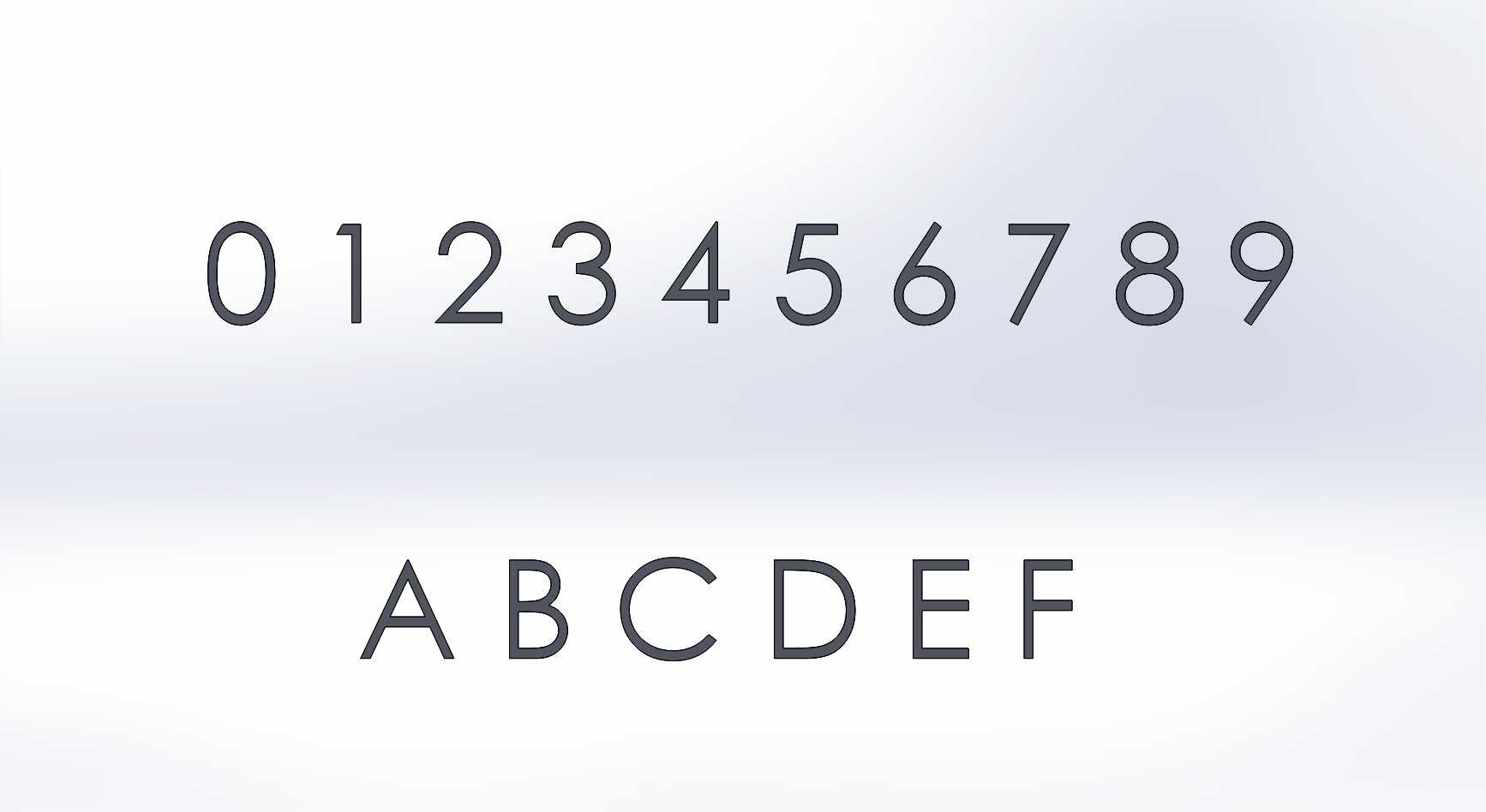

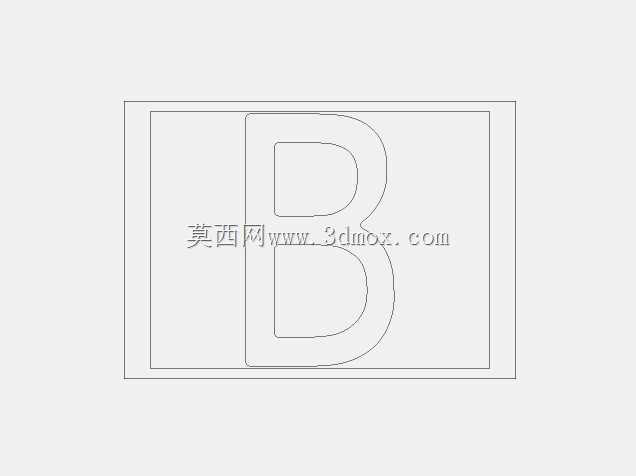

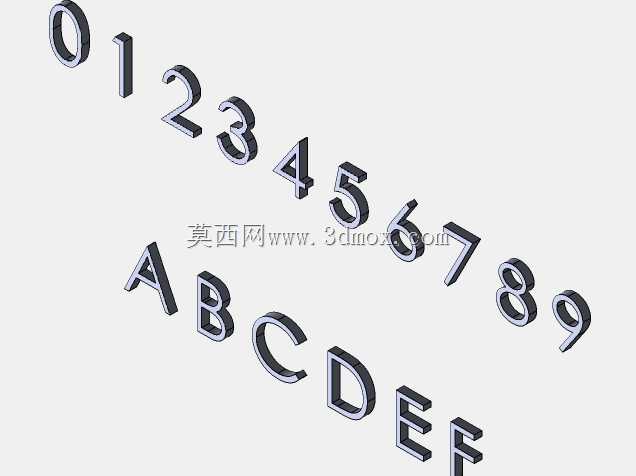

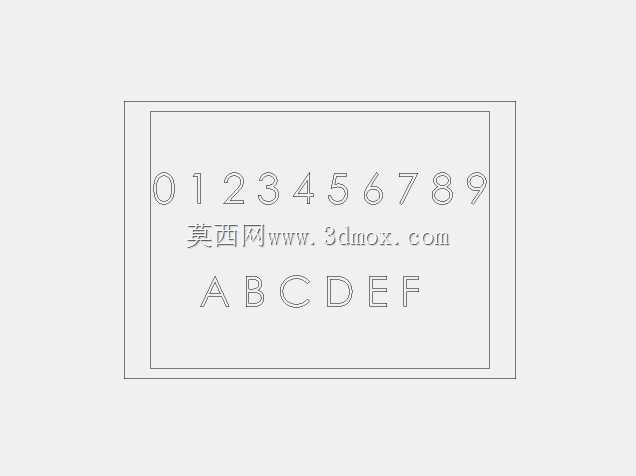

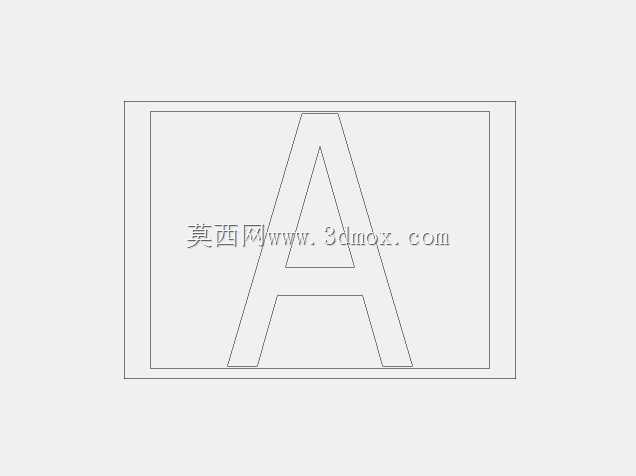

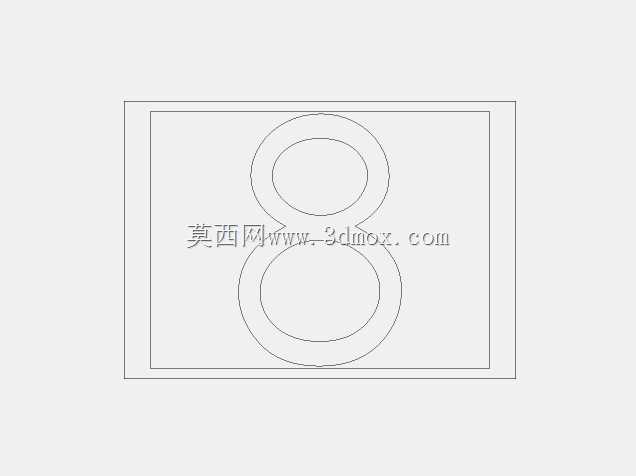

这套字符构件主要面向车间焊接工位的工件标识需求，在重型结构件组焊、管线预制、钣金件批量加工场景中，作业人员常需要在工件表面标注组焊序号、管线编号、部件区分码，传统手写标记容易被焊渣、防锈漆覆盖，钢印打号又会在薄壁件表面造成应力变形，这套标准化的数字与字母切割件刚好能解决这类现场痛点。设计阶段优先考虑了激光切割的工艺适配性，所有字符的笔画转角都做了R0.8的圆角过渡，避免激光切割时锐角位置出现过烧熔边，同时也能防止安装后锐角划手，符合车间作业的安全要求。字符的笔画宽度统一设置为8mm，不管是0-9的数字还是A-F的大写字母，所有笔画的线宽保持一致，切割时不需要频繁调整激光功率参数，批量加工时能有效减少设备调试时间，提升下料效率。安装边界上，单字符的外轮廓预留了2mm的安装边，不管是采用点焊固定在工件表面，还是用结构胶粘接在非金属构件上，都有足够的操作空间，不会因为字符边缘太窄导致焊接烧穿或者粘接不牢。实际使用时，作业人员可以根据需要的编号自由组合字符，比如组焊时的构件序号1、2、3，或者管线标识的A、B、C区分段，不需要单独制作每个编号的模板，随用随拼，适配多品种小批量的生产模式。字符的厚度可以根据使用场景灵活选配，户外长期使用的构件可以选2mm厚的冷轧板切割，室内临时标识用1mm薄板即可，所有字符的字形采用了无衬线的等宽设计，远距离识别度高，哪怕是在十米外的工位上，也能清晰辨认字符内容，避免组焊时出现构件错装的问题。设计时还特意规避了容易混淆的字形问题，比如数字0和字母O做了细微的笔画区分，数字1和字母l的底部做了差异化处理，避免现场识别时出现混淆，减少生产失误。这类标记件除了焊接工位使用，也可以用在设备的档位标识、库区的货位编号、工装夹具的区分标记上，不需要额外开模，直接通过激光切割下料就能快速制作，替换损坏的标识也十分方便，不需要对原有构件做二次加工。
