单立柱户外钢结构广告牌结构设计

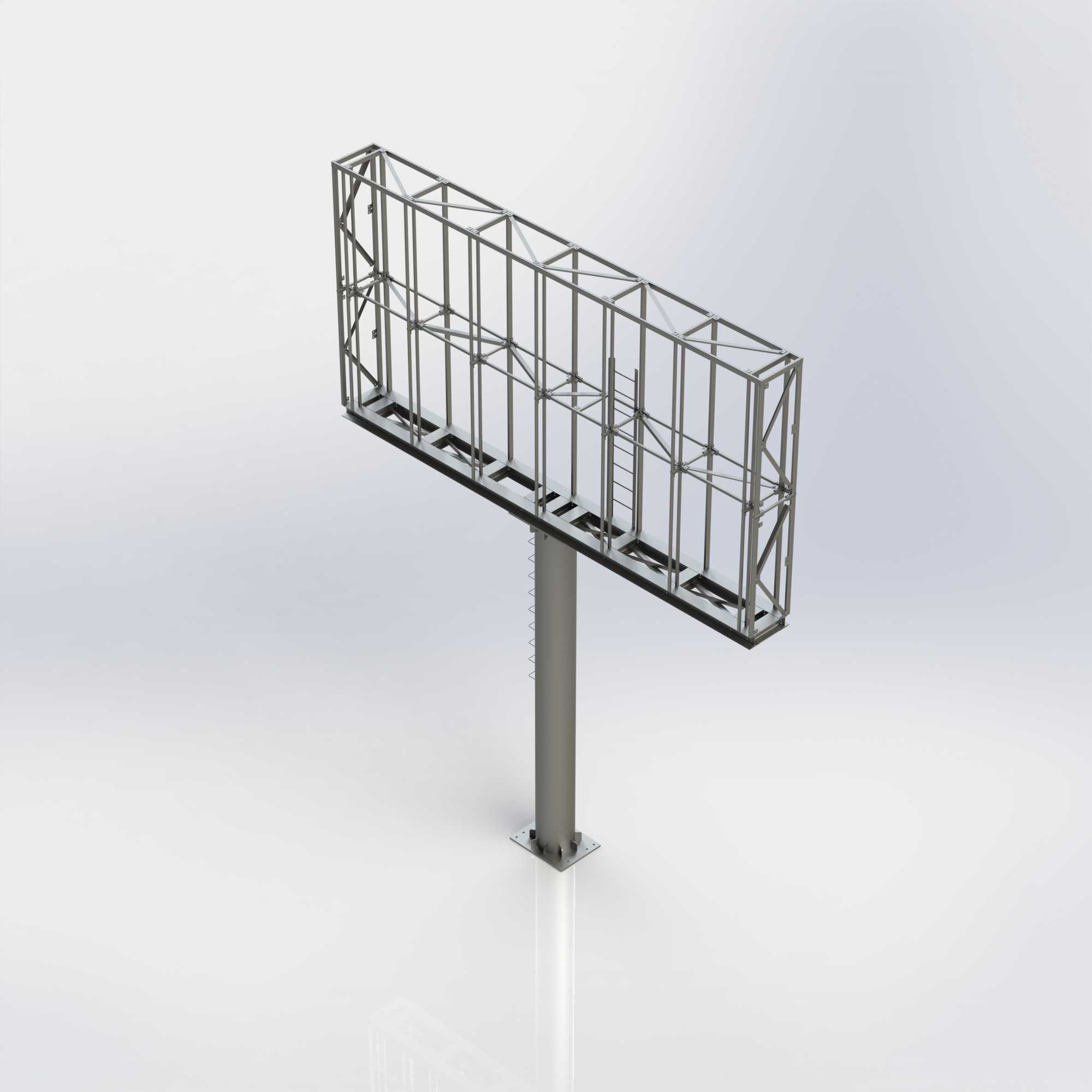

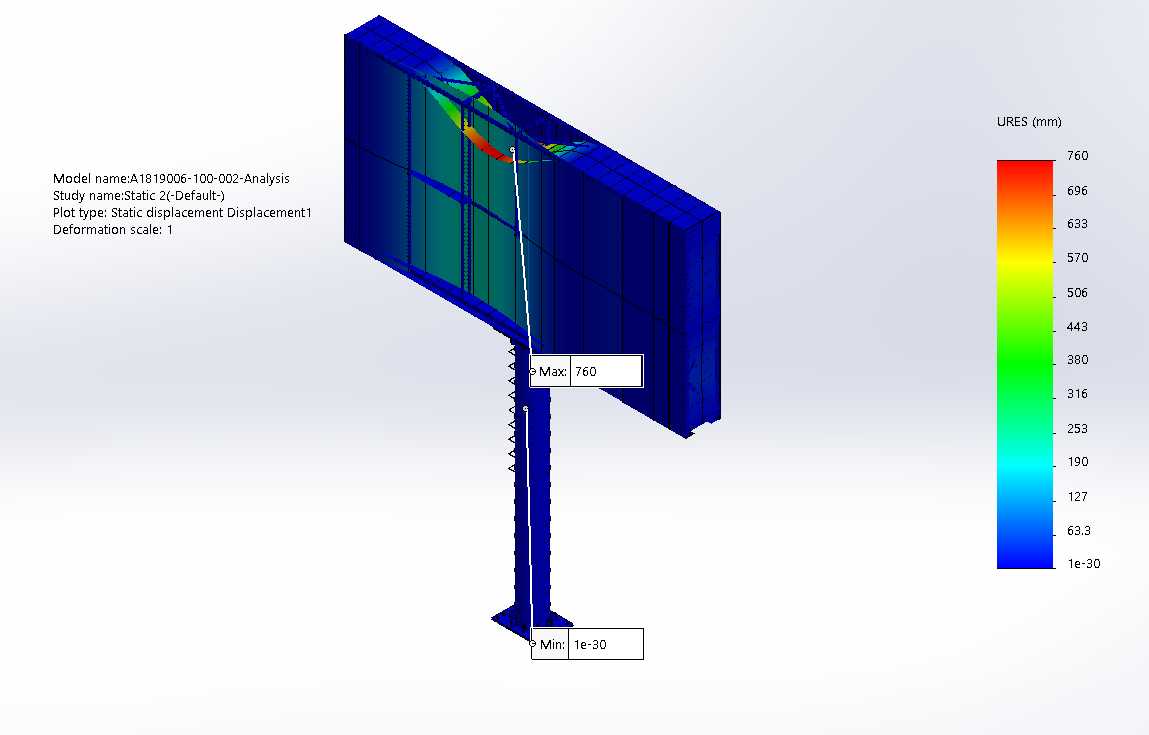

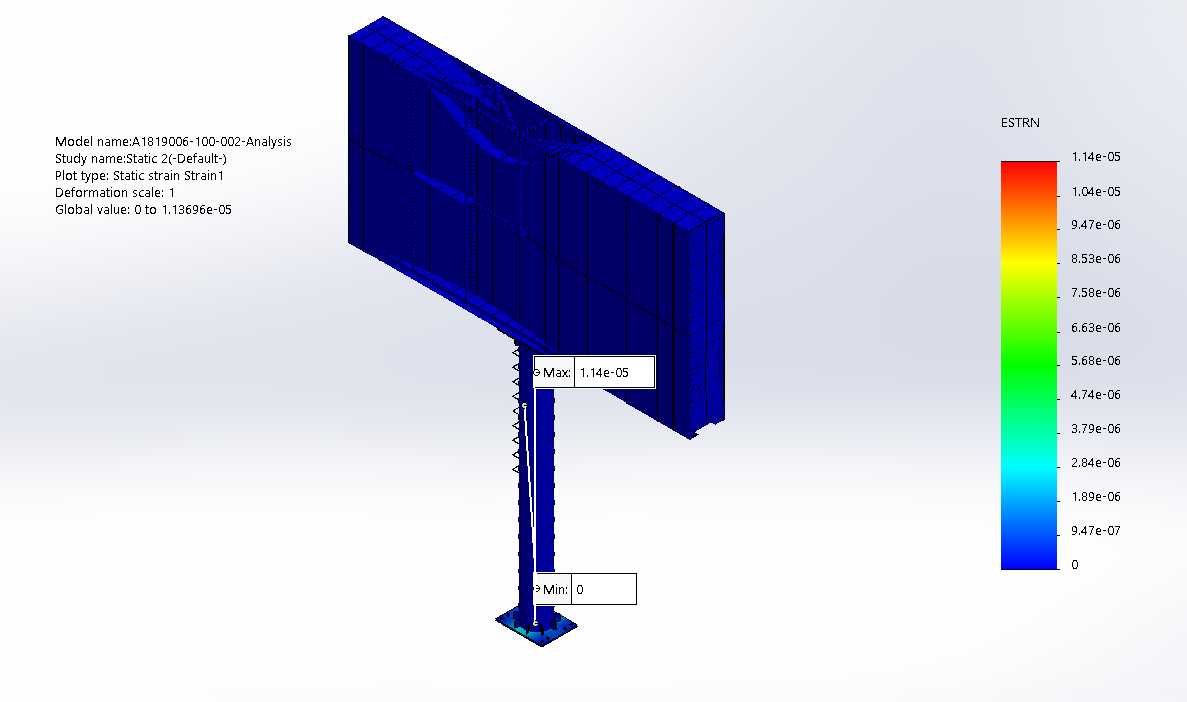

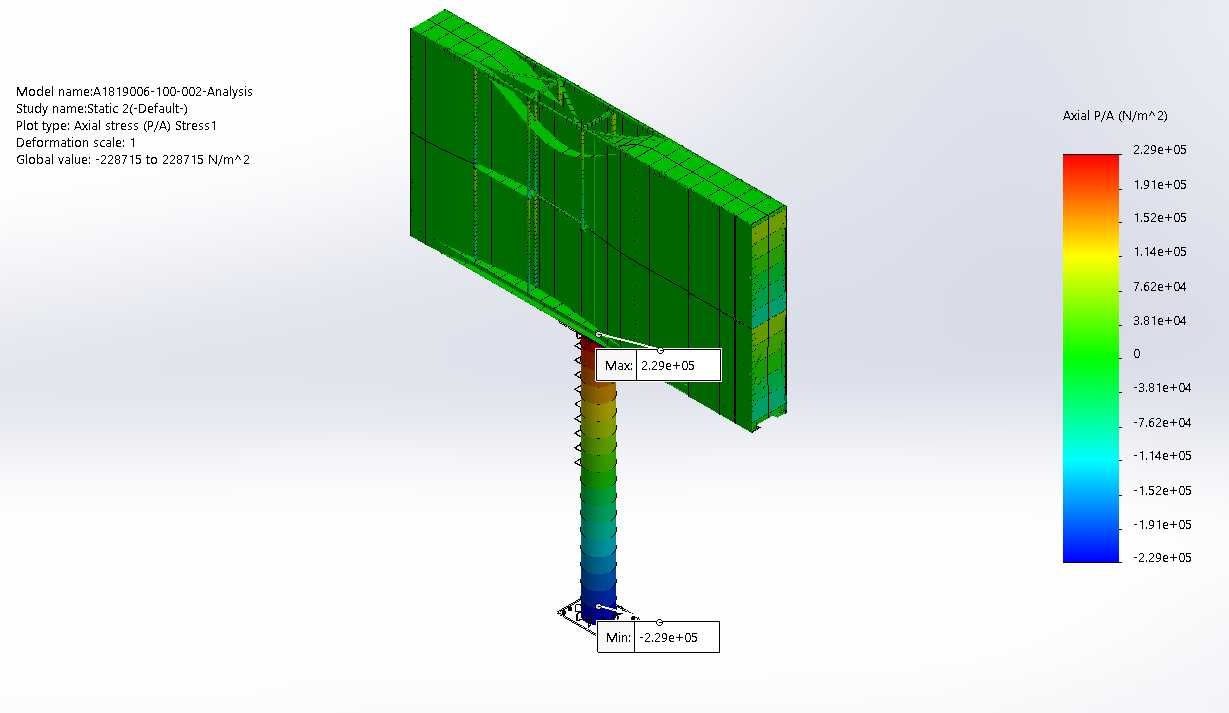

这类单立柱钢结构广告牌多设置在城市主干道旁、高速路出入口、城郊开阔路段等车流人流密集的户外区域，核心作用是承载大幅广告喷绘画面，向过往通行人员传递商业、公益类宣传信息，是户外传媒领域应用极广的落地式承载设施。从结构设计逻辑来看，整体采用单根大直径圆柱钢立柱作为竖向承重核心，立柱底部通过法兰盘与预埋在混凝土基础中的地脚螺栓组刚性连接，安装前需结合场地风压、常年最大风速、地质承载力核算基础埋深与法兰螺栓规格，避免极端大风天气下出现结构倾覆风险。上部广告承载框架采用矩形钢管焊接成型的桁架结构，横向设置多道平行主梁承担画面张紧后的横向拉力，纵向间隔布置竖梁提升框架整体抗扭刚度，框架背面设置交叉斜撑形成稳定的三角受力体系，抵消户外风荷载带来的水平推力，同时在框架一侧设置带护栏的爬梯通道，方便后期运维人员攀爬更换广告画面、检修结构连接节点。框架正面预留广告画面安装的压条固定位，可通过螺栓压条或者专用绑带将喷绘画面绷紧固定在框架正面，保证画面在强风环境下不会出现大幅抖动、撕裂脱落的情况。设计过程中需兼顾结构强度与材料用量平衡，所有钢构件连接节点均采用满焊工艺，焊后做除锈防腐处理，适配户外长期日晒雨淋的使用环境。安装边界上，立柱高度需结合周边道路视距、周边建筑限高确定，上部框架的长宽尺寸需匹配常规广告喷绘的幅面规格，整体结构外轮廓需避让上空高压线缆、周边建筑退线要求，同时预留足够的检修操作空间，结构整体的静态受力、位移量、关键节点应力均经过受力校核，可满足户外长期使用的结构安全要求。
