民用建筑采光拱顶钢结构支撑框架

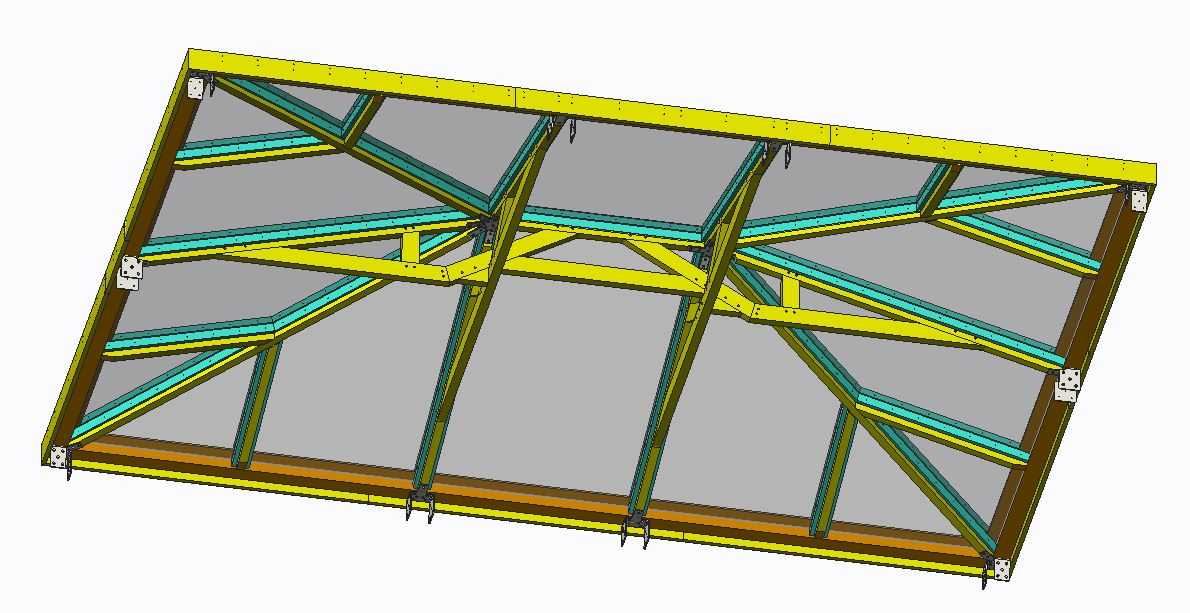

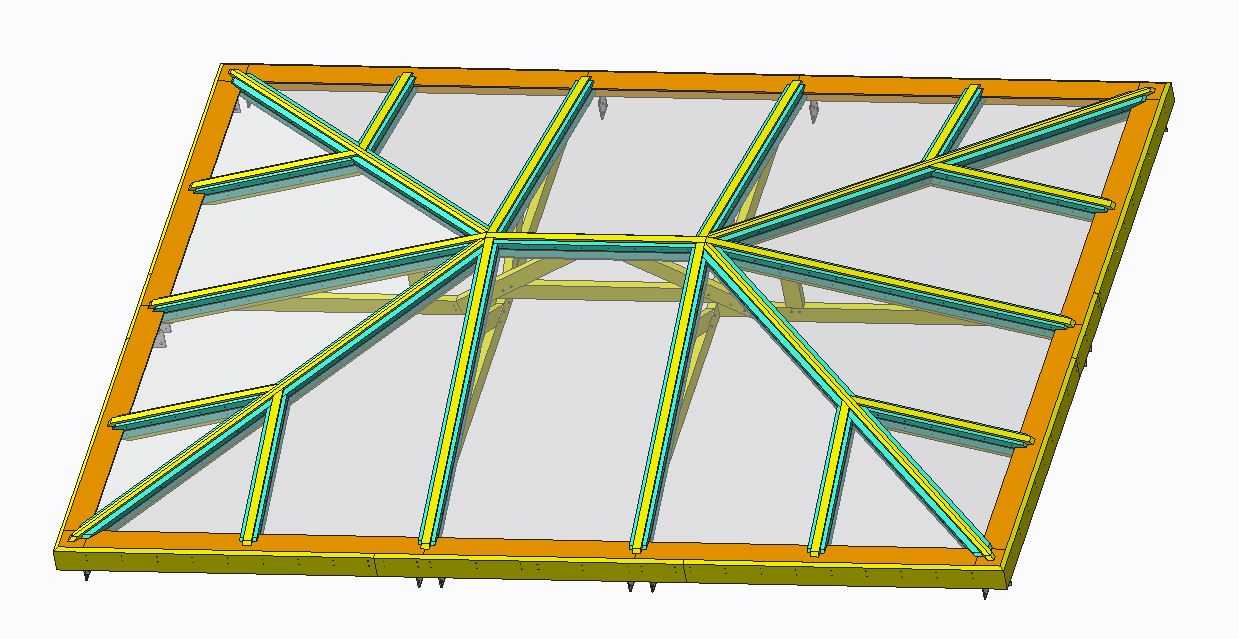

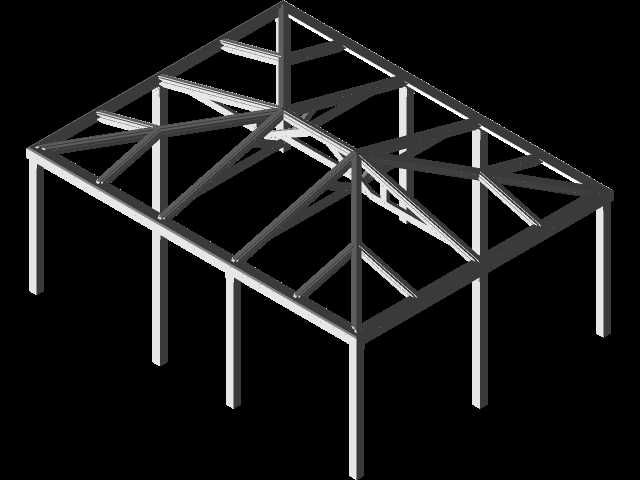

这类拱顶支撑结构主要面向民用小型采光建筑场景，常见于私家庭院花棚、独栋住宅采光顶、小型温室屋盖的搭建，核心作用是承载透光面板荷载，同时将屋面荷载均匀传导至下部圈梁或墙体结构，兼顾结构受力稳定性与屋面排水坡度要求。从结构设计逻辑来看，整体采用矩形外框作为安装边界基准，外框型材规格统一，可直接与下部预埋的连接支座通过螺栓固定，安装时无需额外做现场裁切适配，外框四周预留的安装孔位间距匹配常规民用建筑圈梁的预埋螺栓排布，适配多数自建房、庭院构筑物的顶部安装条件。内部支撑肋采用放射状分叉排布，以中心交汇节点为核心向四周外框延伸，每根主肋在延伸过程中做分叉处理，将单根肋的受力路径拆分为多段短传力路径，既减少了大跨度肋材的挠度变形量，又能让透光面板的分格尺寸控制在常规民用采光板的标准规格范围内，避免面板跨度过大出现受载碎裂的问题。肋材与外框、肋材与中心节点的连接均采用相贯线切口配合角接固定的方式，建模时已提前预留焊接收缩余量，现场焊接组装时无需反复修配切口，能有效缩短现场安装周期。结构整体起拱高度经过排水坡度验算，所有坡面的坡度均大于常规屋面排水的最小坡度要求，降雨时雨水可顺着肋材间的坡面快速流向四周外框的排水天沟，不会出现屋面积水的问题。肋材的截面选型兼顾受力与轻量化要求，在满足风载、雪载以及屋面检修活荷载的受力前提下，尽可能减小型材截面尺寸，减少整体结构自重，降低下部支撑结构的荷载负担。中心交汇节点做了加厚处理，所有主肋的内力均在此处交汇平衡，节点处的加劲肋设置可避免多肋交汇时出现应力集中，防止长期受载下节点出现焊缝开裂的问题。外框底部预留的锚栓伸出长度适配常规屋面防水层的厚度要求，安装时可在锚栓位置做防水密封处理，不会破坏屋面整体的防水结构。这类结构在实际使用中，除了承载透光面板，还可根据使用需求在肋材上预留附件安装孔，方便后续加装遮阳帘、喷淋管线、照明灯具等附属设施，无需在已完工的结构上二次钻孔破坏型材受力截面。建模过程中所有型材的拼接间隙、切口角度均按照实际加工公差设置，导出的加工图可直接用于型材下料切割，无需二次深化调整，能直接对接小型钢结构加工门店的生产流程，适配民用小型建筑项目低成本、快落地的建设需求。
