手动夹紧式管道固定台虎钳结构

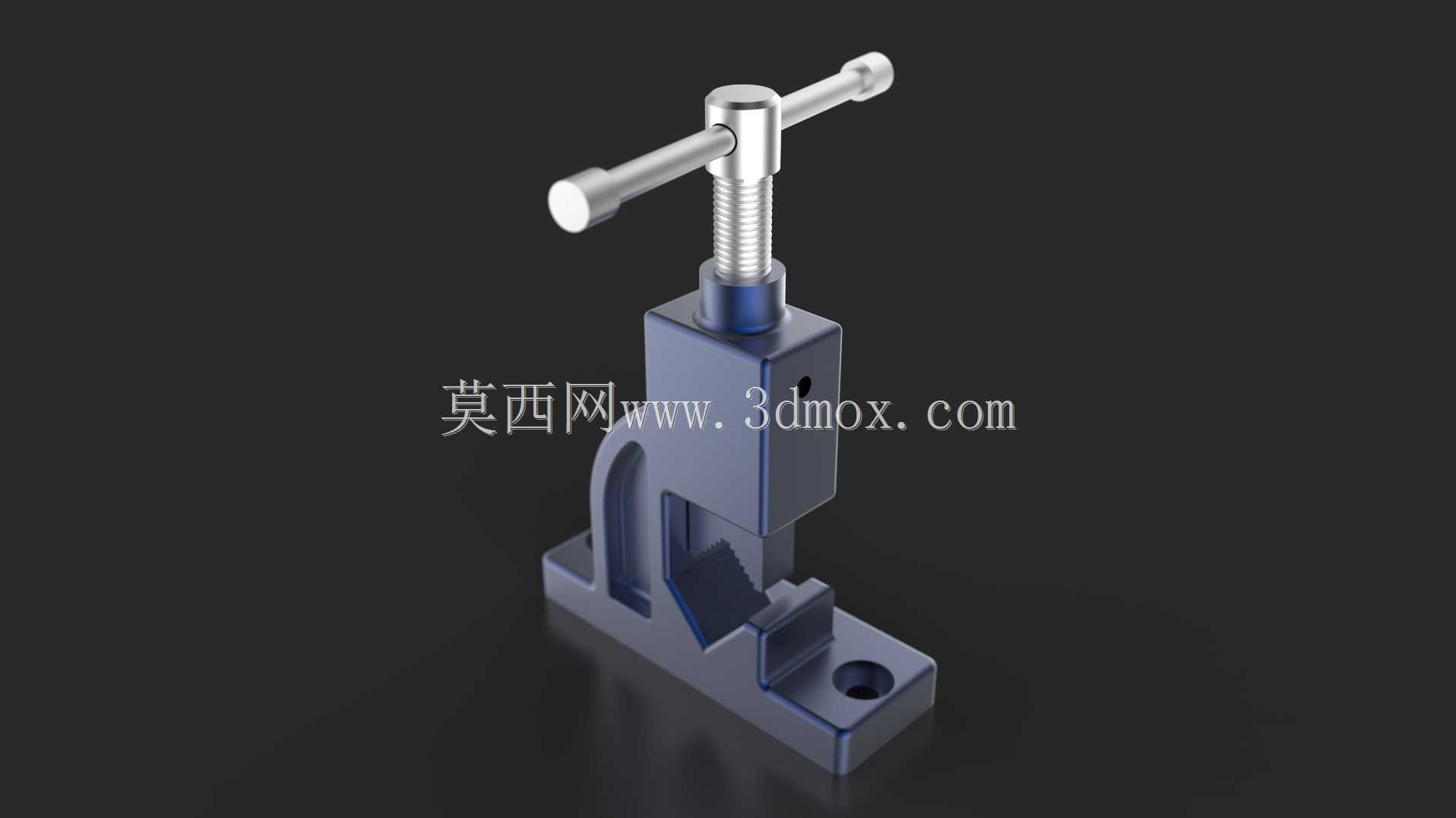

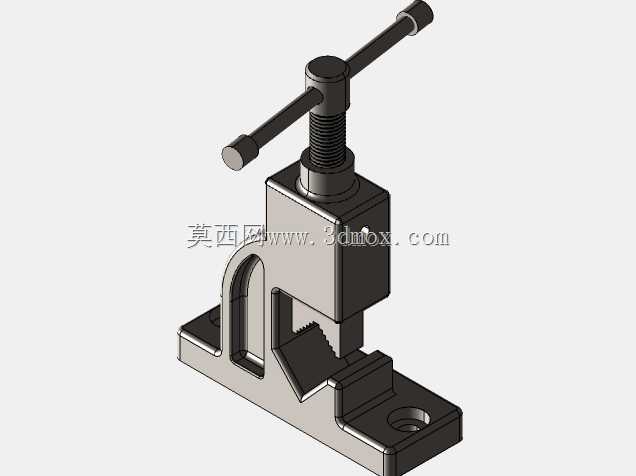

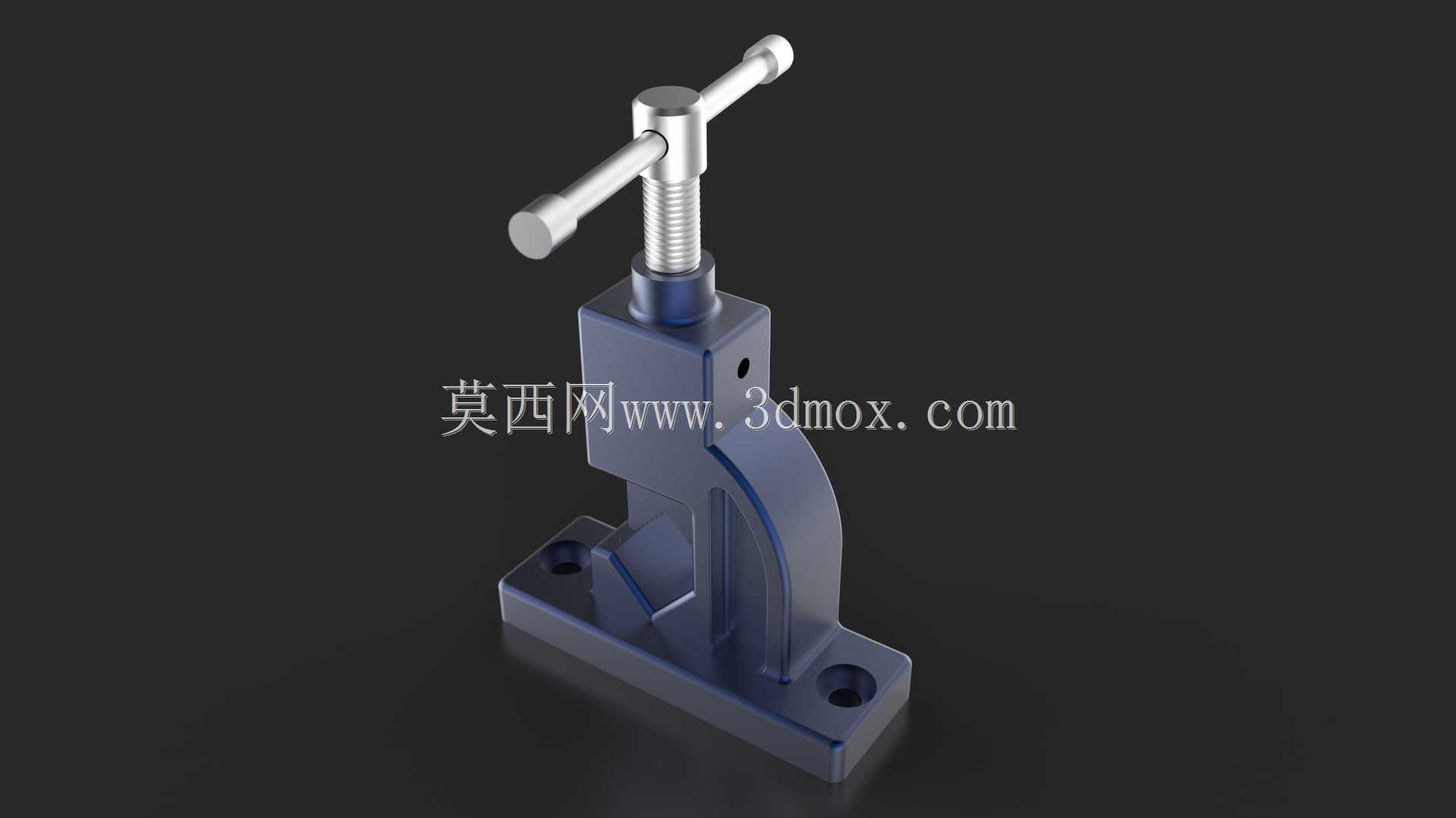

这款手动夹紧式管道固定夹具，主要面向小口径金属管材、棒料的现场装夹作业场景，在五金维修、管路预制、小型零件锉削、小工件攻丝等作业环节中，能够提供稳定的工件夹持力，避免加工过程中工件移位导致的加工误差或安全隐患。整体结构采用立式T型丝杠传动布局，操作端设置横向穿杆式手柄，操作人员无需额外辅助工具，仅通过转动手柄即可带动活动钳体沿基座导向槽完成开合动作，传动过程平稳无卡滞，夹持力可通过手柄转动圈数灵活调整，针对薄壁管材夹持时可控制夹紧力度，避免夹伤管壁影响后续管路装配密封性。基座部分采用一体式L型支撑结构，底部预留两个对称的沉头安装孔，可通过螺栓直接固定在木质或金属工作台台面上，安装边界适配多数常规维修工作台的台面厚度，安装后整体重心偏低，夹持大长度管材时不会出现倾覆晃动的问题。钳口位置专门设计了适配圆形管材的V型定位槽，与传统平口钳相比，装夹圆形截面工件时能够形成四点接触定位，不会出现管材转动打滑的情况，同时V型槽的角度经过优化，可兼容一定直径范围内的圆管、圆棒装夹需求，无需频繁更换钳口配件。活动钳体与基座之间设置了耐磨导向面，长期反复开合使用后磨损量极小，能够长期保持钳口的平行度精度，避免因导向间隙过大导致的夹持偏斜问题。丝杠与活动钳体的连接部位采用浮动式连接结构，夹持过程中钳口可自动适应工件的微小角度偏差，保证钳口与工件表面充分贴合，夹紧力分布均匀，不会出现局部应力集中夹伤工件表面的情况。整体结构没有复杂的传动零件，日常维护仅需定期在丝杠螺纹部位涂抹润滑脂即可，故障率极低，适合加工现场、维修门店、教学实训等多种场景使用，针对小批量管材切割、管口去毛刺、小型零件装配等作业，能够大幅提升装夹效率，减少操作人员手持工件的安全风险。
