塑料零件成型用注射模具结构设计

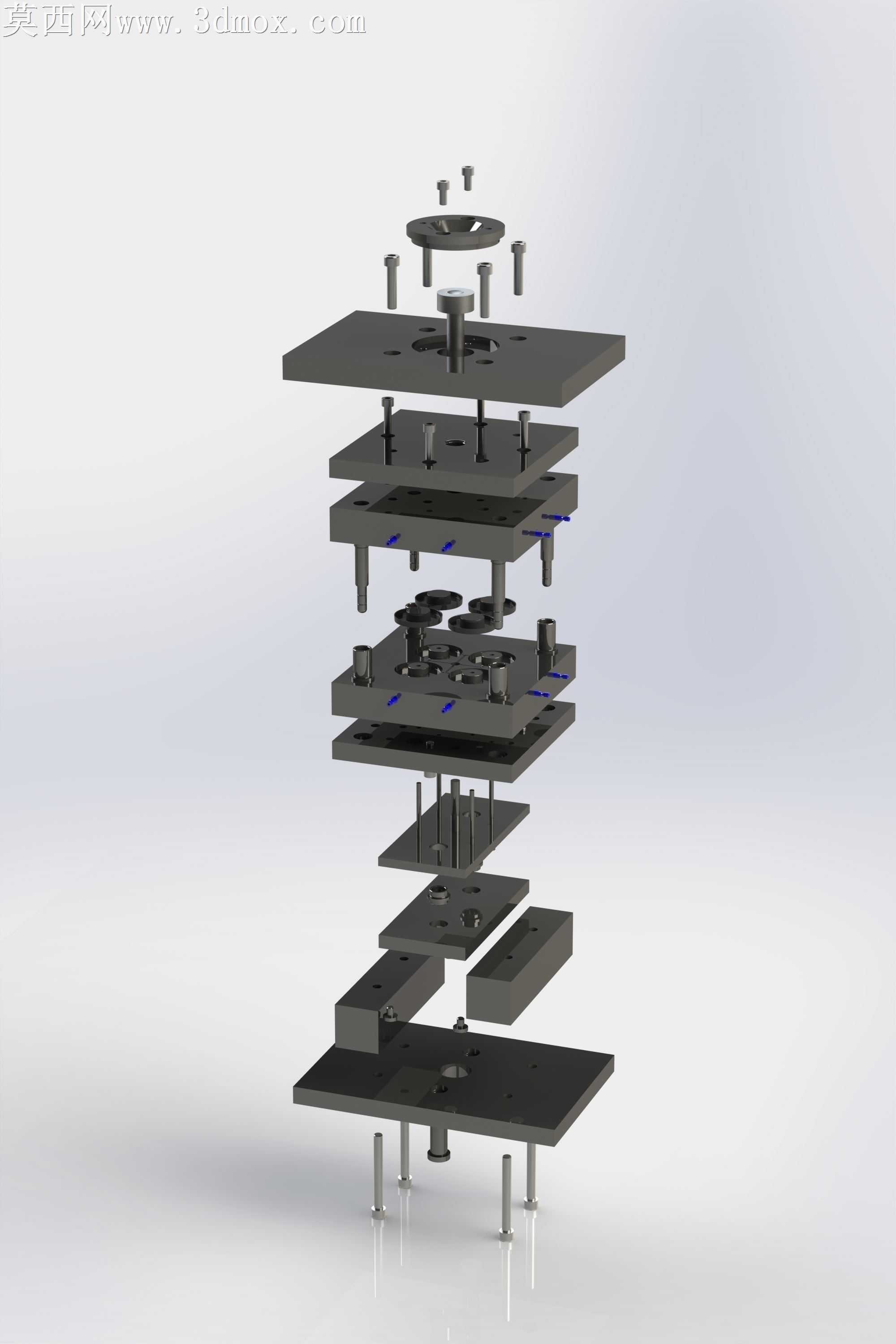

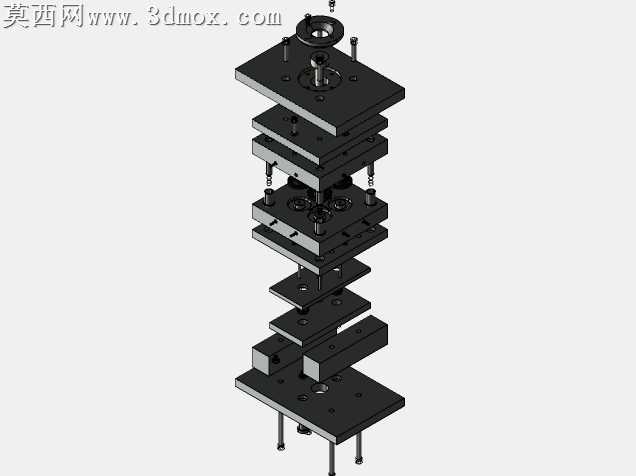

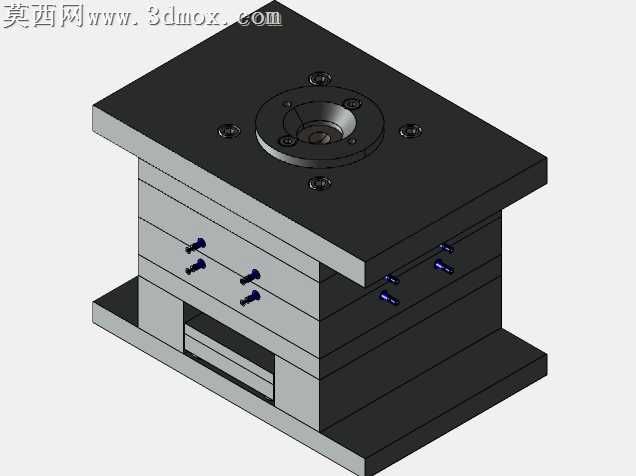

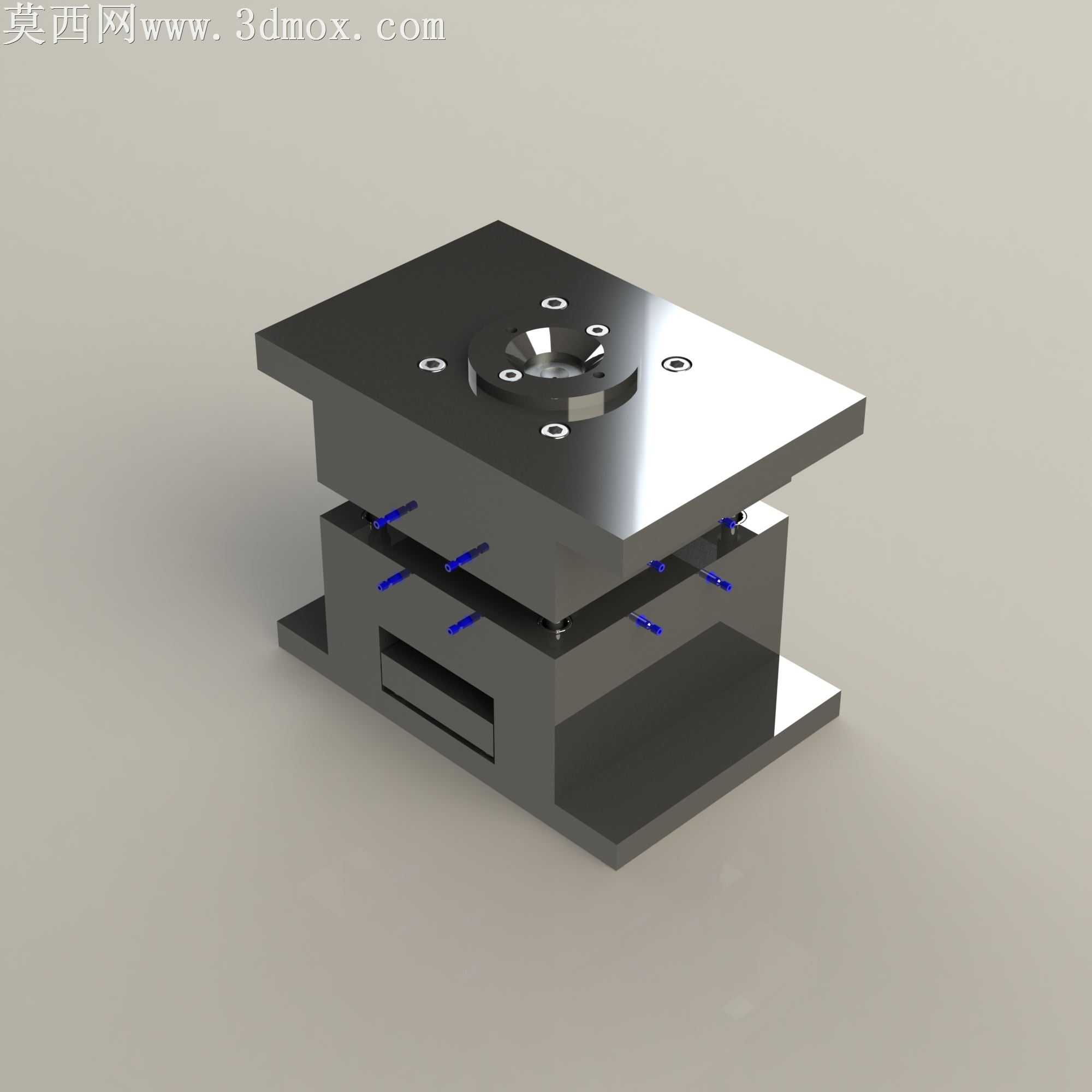

本作品为针对塑料零件成型需求设计的注射模具三维结构，建模过程中完整还原了注塑模的标准模架组成，从上至下依次包含定模座板、定模板、动模板、支承板、垫块、动模座板等核心模架零件，同时还原了定位圈、浇口套、导柱导套、回程杆、冷却水路等功能组件的装配关系，所有零件均按照实际注塑生产的装配逻辑完成配合约束，可清晰展示模具合模、开模状态下的零件相对位置。建模阶段对各板件的安装孔位、定位槽、配合面做了精准还原，导柱与导套的配合间隙、冷却水道的排布走向、顶出元件的安装位置均符合常规注塑模具的设计规范，模架整体采用钢材材质设定，渲染阶段对金属板件做了磨砂金属与高光机加工面的材质区分：定模座板上表面、定位圈等外露机加工面赋予高光金属材质，还原钢材经铣削、磨削加工后的光亮金属质感，模板侧面、非配合面赋予磨砂钢材材质，还原模架毛坯经粗加工后的哑光金属质感，冷却水路的堵头、接口零件做了蓝色标识区分，可直观识别水路排布位置。设计过程中遵循注塑模具的常规设计逻辑，首先根据目标塑料零件的结构确定型腔布局，再匹配对应规格的标准模架，依次完成浇注系统、导向定位系统、冷却系统、顶出系统的结构排布，所有紧固件、功能元件均按照实际可装配的要求完成位置设计，不存在干涉错位的问题，完整呈现了两板模的典型结构特征，可用于注塑模具结构认知、装配教学参考，也可作为同类型塑料零件注射模设计的结构参考模板，帮助设计者快速理解标准注塑模的组成逻辑与各部件的功能作用，清晰展现从模架选型到各功能系统排布的完整设计思路，还原了工业生产中塑料注射成型工装的典型结构形态。
