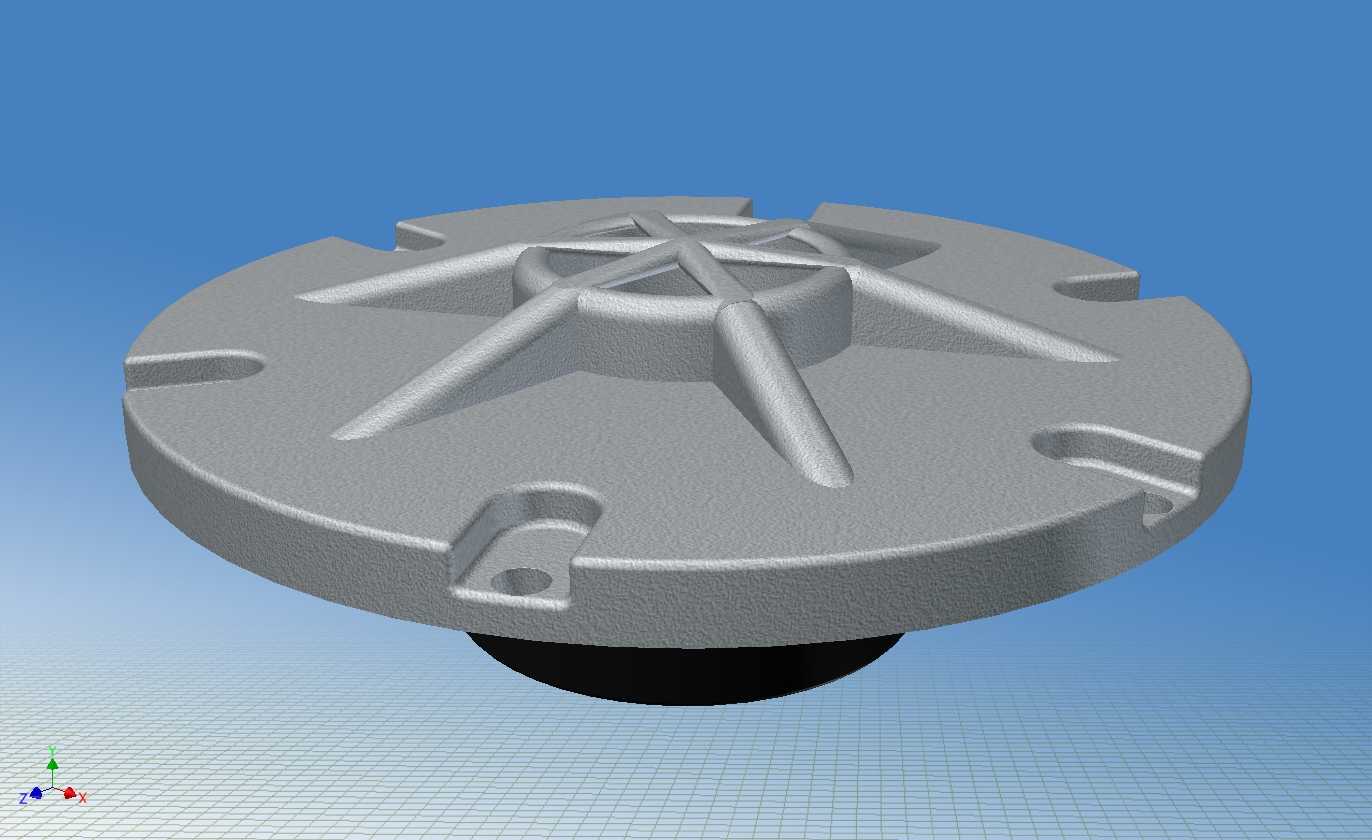

边缘全方位倾斜浅绿接地离地区端盖结构

这类带全方位倾斜加强筋的盘状接地构件，常应用在户外机柜、大型工业设备底部的接地连接场景中，承担设备壳体与接地网之间的导通连接、同时兼顾底部支撑定位的作用，在电力柜、通信户外基站柜体、重型工控设备的底部安装位都能见到这类结构的应用。从结构设计来看，盘体边缘均匀分布的开槽安装位，是为了适配不同角度的安装螺栓穿设，现场安装时不需要严格对齐孔位角度，能在一定范围内调整安装朝向，适配现场复杂的接地排布设位置，降低现场安装的对位难度。盘面放射状分布的倾斜加强筋，并非随意设置的装饰结构，每一条筋条的走向都对应安装孔的受力方向，当设备运行产生振动、或是受到外部侧向冲击力时，筋条能将局部受力均匀分散到整个盘体上，避免安装孔位置出现应力集中导致的开裂，同时倾斜的筋条造型能在不增加整体盘厚的前提下，大幅提升盘体的抗弯折强度，控制零件整体重量的同时保证结构刚性。盘体中心凸起的衔接位，是用来压接接地导线的接线端，下方突出的圆柱段是嵌入设备底部安装孔的定位段，安装时先将定位段卡入设备底部的预设安装孔，完成构件的预定位，再通过边缘开槽位的螺栓完成整体固定，最后在中心接线端压接接地线缆，就能实现设备外壳的可靠接地。从安装边界来看，这类盘状构件的整体外径适配常规工业设备底部的安装座尺寸，下方定位圆柱的直径与常见的设备底部安装预留孔匹配，边缘开槽的宽度适配常用的安装螺栓规格，不需要额外对设备安装位进行二次加工就能直接装配。盘体表面的浅绿处理层，是专门的接地导电防护层，既可以避免构件在户外潮湿环境下出现锈蚀影响导电性能，也能保证构件与设备壳体、接地排之间的接触电阻满足接地规范要求，不会因为表面氧化导致接地失效。在实际选型应用中，这类结构相比传统的平板接地片，接触面积更大，抗振动松脱的能力更强，在经常有设备启停振动、户外温差变化大的使用场景下，能长期保持稳定的接地导通性能，不需要频繁检查紧固接地连接点，降低后期运维的工作量。设计时特意将边缘的安装位做成开口槽而非封闭圆孔，也是考虑到现场接地施工时，经常会遇到接地排位置偏差、螺栓孔位不对齐的情况，开口槽结构允许螺栓在槽内有一定的调整余量，哪怕现场安装孔位存在小范围的加工误差，也能顺利完成安装，不需要重新打孔攻丝，大幅提升现场施工的适配性。
