Dynamixel舵机配套套接安装支座

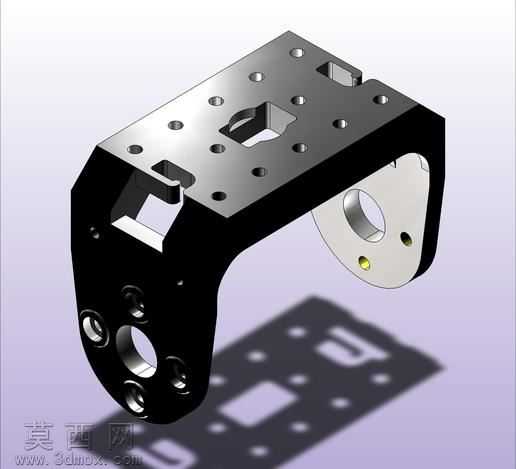

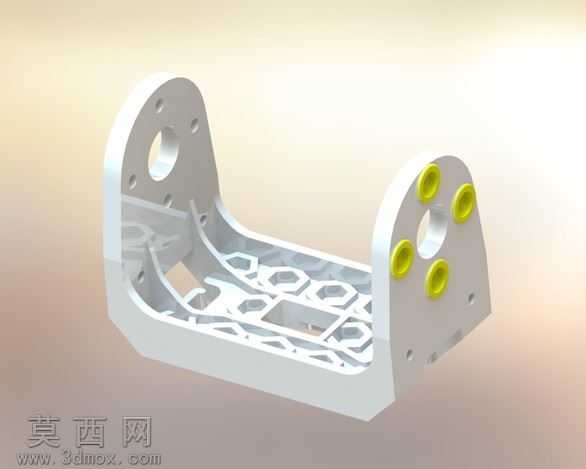

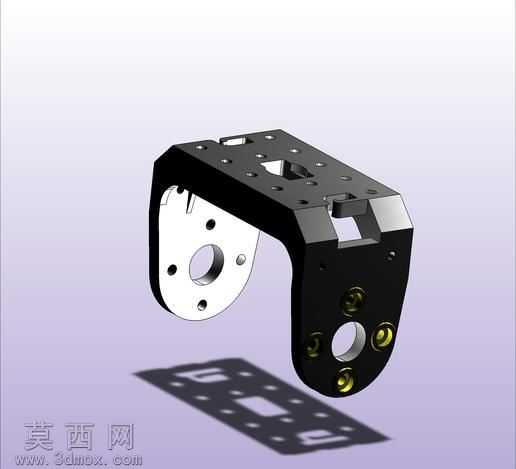

本作品为适配Dynamixel系列舵机的套接安装支座，整体采用三维参数化建模方式完成全结构设计，建模过程中优先保证装配精度与结构轻量化的平衡，通过特征阵列、筋位排布、镂空减重的设计思路，在满足结构强度要求的前提下尽可能降低零件自重，适配机器人关节、小型自动化执行机构的轻量化装配需求。模型主体采用U型对称式结构设计，两侧立板为舵机安装定位面，板面预留多组定位安装孔位，其中中心大孔用于舵机输出轴的套接避让，周围环形分布的小孔用于舵机本体的螺丝锁附固定，孔位尺寸严格匹配Dynamixel系列舵机的标准安装孔距，保证装配时无需二次修配即可完成定位锁附。立板与底部连接基座采用一体化结构设计，基座部分做了大面积的拓扑优化镂空处理，内部设计有交错的加强筋结构，既保证了基座的抗扭、抗弯结构强度，又有效减少了材料用量，降低零件整体重量。建模过程中对所有安装孔位做了倒角处理，所有棱边位置添加了适配的圆角特征，避免锐边造成的装配划伤与应力集中问题，同时提升零件的外观质感。渲染阶段采用哑光工程塑料材质模拟零件实际加工质感，安装孔位的衬套部分采用亮黄色工程塑料材质做区分，突出装配定位区域的视觉辨识度，打光采用柔和的侧上方主光源搭配环境补光，清晰呈现零件的镂空结构、筋位走向与孔位分布细节，完整展示零件的结构特征与装配逻辑。该支座可直接用于双舵机平行输出的关节结构搭建，两侧立板的对称设计可保证两侧舵机的安装同轴度，底部基座预留的拓展安装位可方便将整个支座固定在其他机械结构上，适配小型仿生机器人、机械臂关节、教学实验平台等多种应用场景，模型包含多格式通用三维文件，可直接导入各类三维软件进行装配验证、工程图导出与二次修改。
