自行车轮改制立式金属带锯结构设计

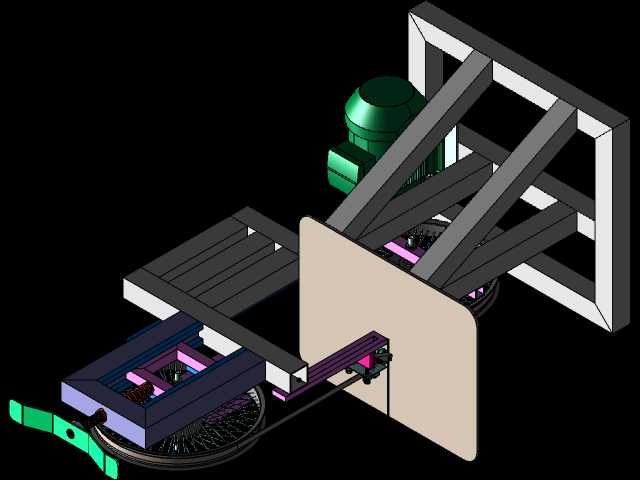

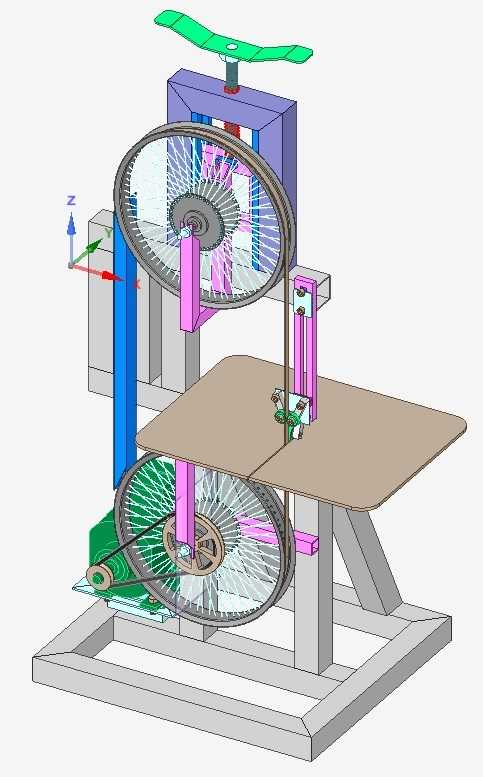

这款带锯结构采用立式双轮张紧布局，上下两个锯轮直接沿用自行车轮的辐条式轮体结构，辐条的张紧特性刚好可以适配带锯条运转时的小幅形变缓冲需求，不需要额外设计复杂的轮体减震结构，大幅降低了非标改制设备的加工与装配成本。从安装边界来看，整机采用方管焊接框架作为承载主体，底部通过地脚螺栓即可固定在常规车间混凝土地面上，整体占地宽度不超过800mm，纵深尺寸控制在600mm以内，工作台面距离地面高度适配常规人工站立操作的850mm标准高度，不需要额外搭建操作踏台，适合小型机加工门店、维修作坊、五金加工散户的小场地安装使用。

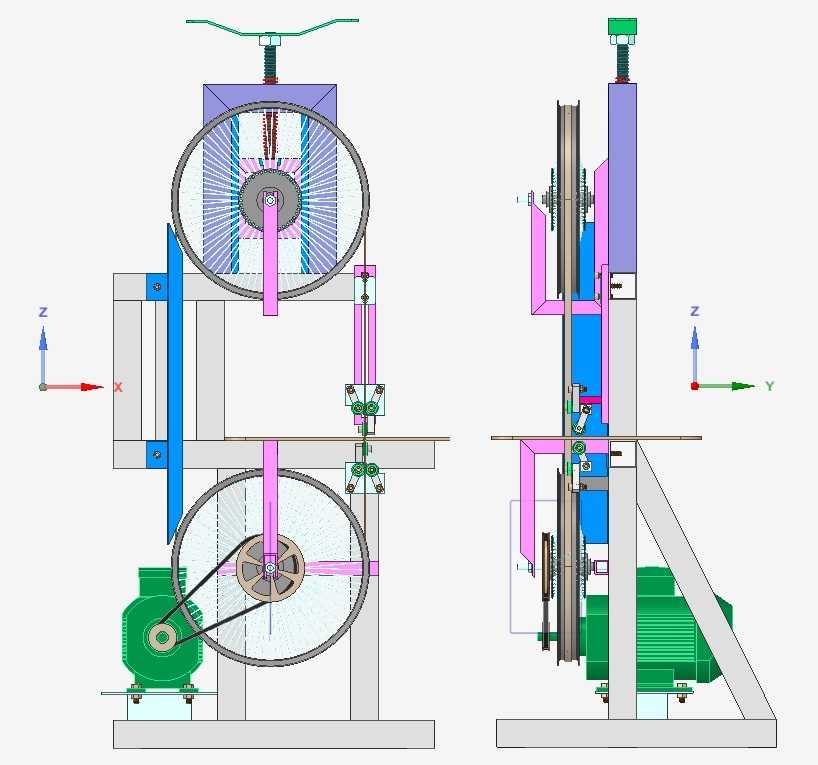

驱动单元布置在机架下部侧方，通过皮带传动将动力传递给下锯轮，传动比匹配常规金属锯切需要的锯条线速度，针对普通碳钢、型材、薄壁管材的锯切工况做了转速适配，不需要额外加装变速机构即可满足日常小批量下料的需求。上锯轮配套了手动张紧调节结构，通过顶部的手轮旋转即可带动上锯轮沿竖直导轨上下滑移，实现锯条的张紧度调整，同时张紧结构自带微调机构，可以修正锯轮的平行度偏差，避免锯条运转时出现跑偏、掉条的问题。锯条侧方设置了可调式导向臂，导向臂靠近工作台位置安装了硬质合金导向块，能够在锯切过程中约束锯条的横向形变，保证锯切断面的垂直度，减少锯条的非正常磨损。工作台采用平板式结构，预留了靠尺安装槽位，可以快速安装定位靠尺实现定长下料，针对小型工件的批量锯切场景，能够快速完成尺寸定位，不需要每次划线找正。

从实际应用场景来看，这类改制结构的带锯主要面向小型五金加工、农机维修、工地现场临时下料等场景，相比工业级标准带锯床，整体结构简单，零部件采购门槛低，大部分结构件可以利用边角料焊接加工，锯轮直接采用现成的自行车轮改制，不需要定制铸造轮体，后期维护更换配件的成本极低。设计过程中重点考虑了运动部件的防护，锯轮外侧预留了防护罩安装位，运转时可以将高速运动的锯条与轮体完全罩住，避免操作过程中出现衣物卷入、锯条断裂甩出的安全隐患。机架后侧设置了斜向加强筋，抵消锯切过程中产生的侧向倾覆力矩，即使进行大尺寸实心料的锯切，机架也不会出现明显的晃动，保证锯切过程的稳定性。导向块的位置可以根据锯切工件的高度进行上下调整，尽可能缩短导向块与锯切位置的距离，最大化提升锯条的刚性支撑，减少锯切过程中的让刀量，保证锯切尺寸精度。
