五轴桥式锯切加工一体化设备结构

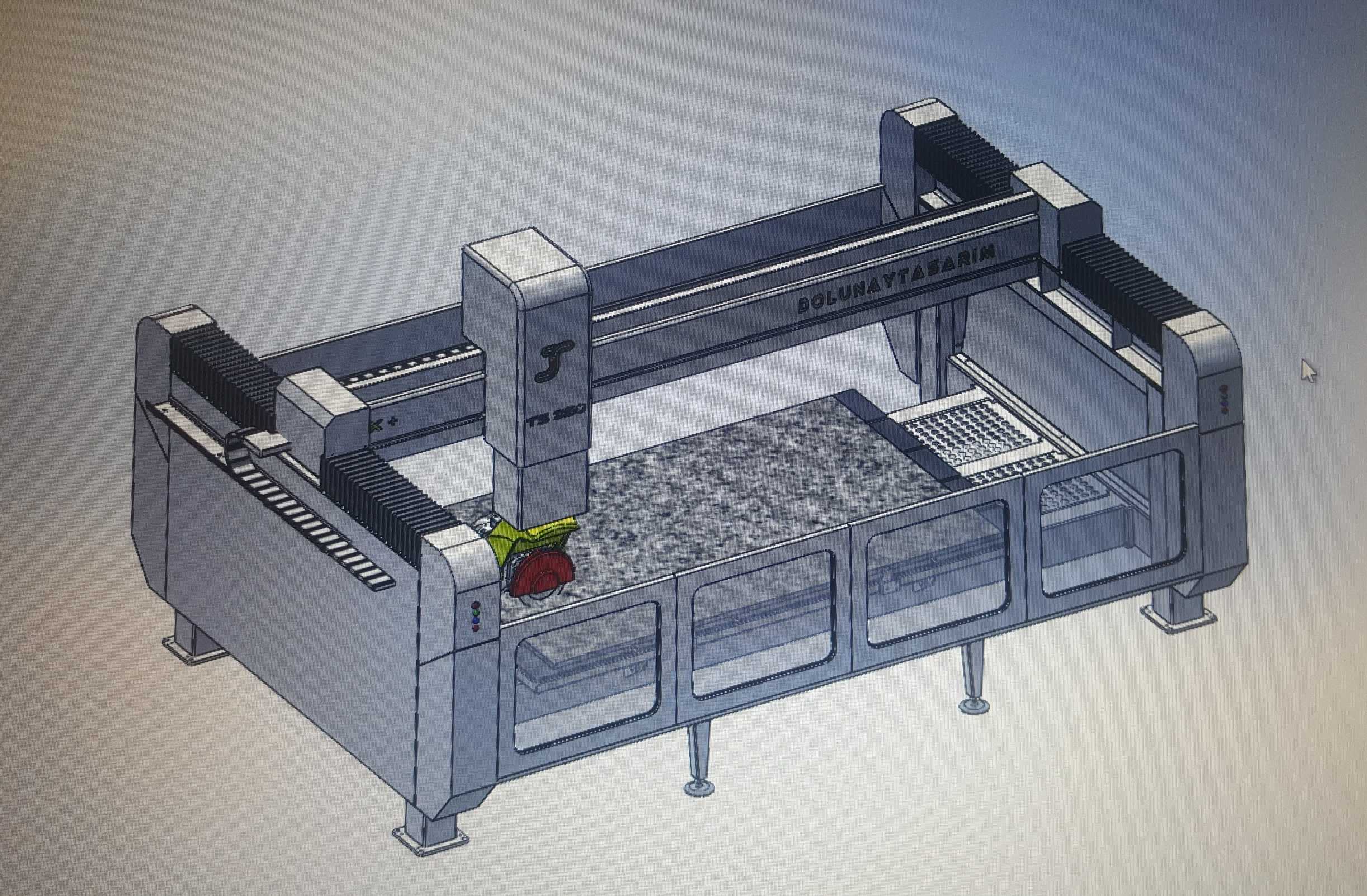

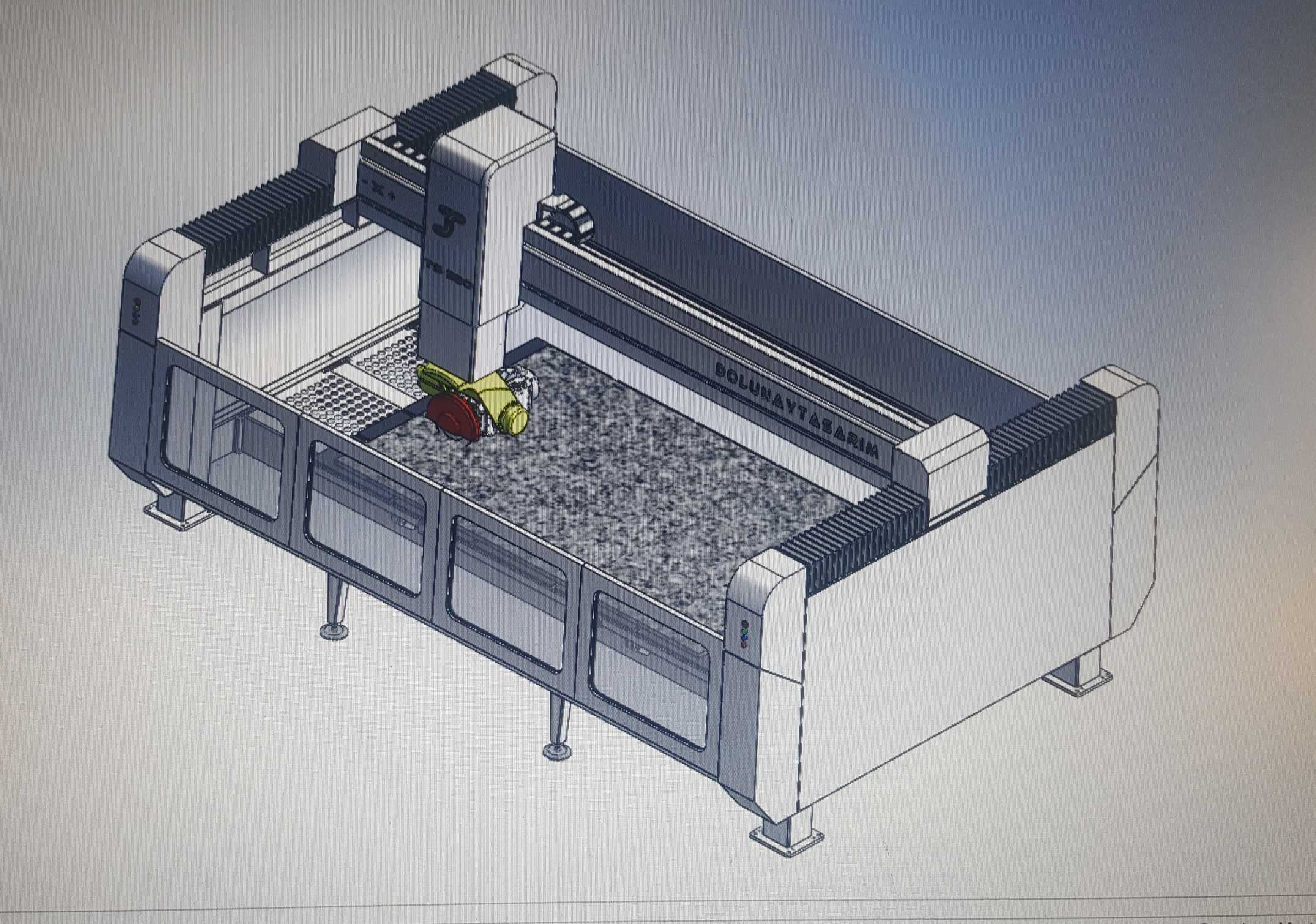

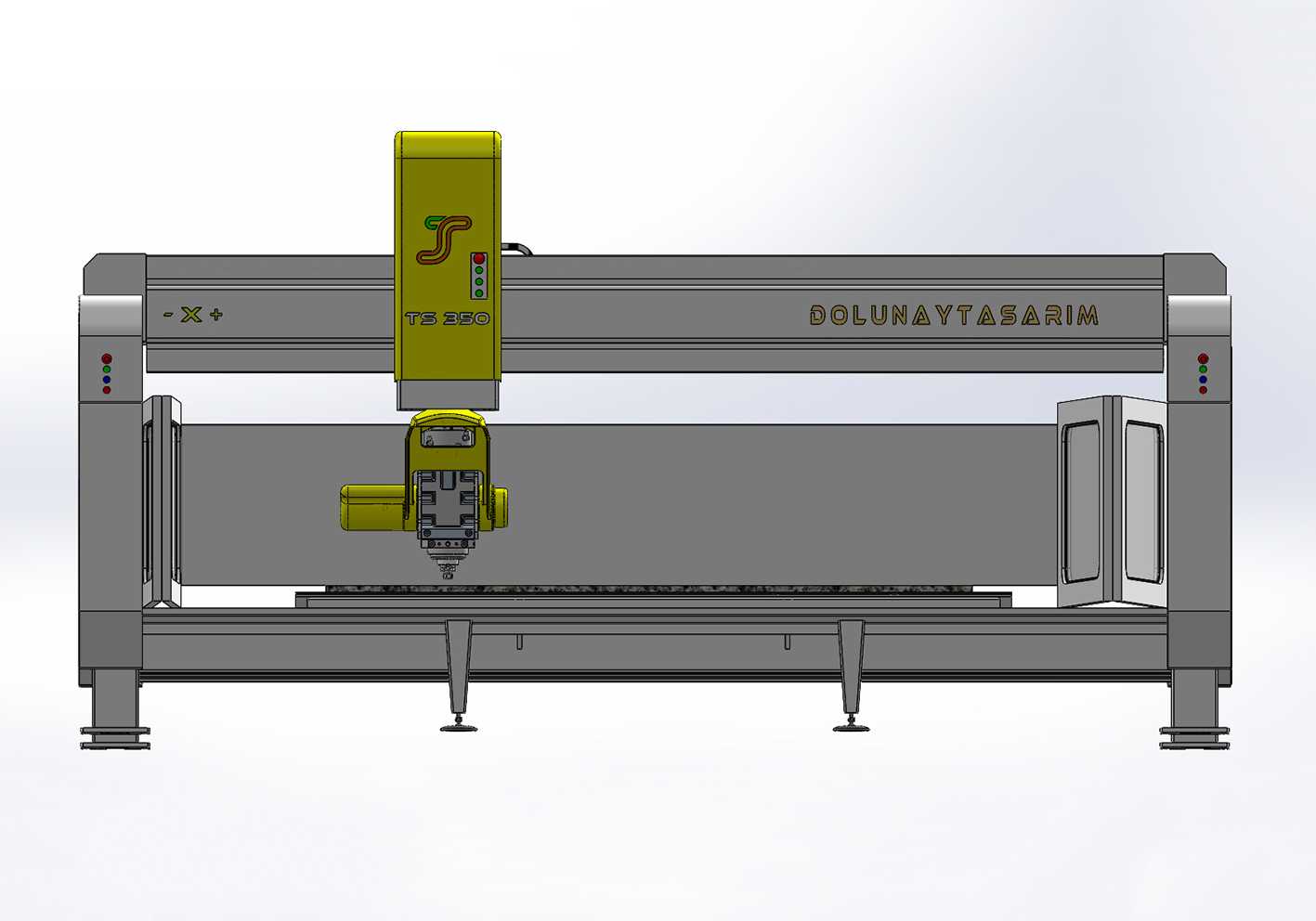

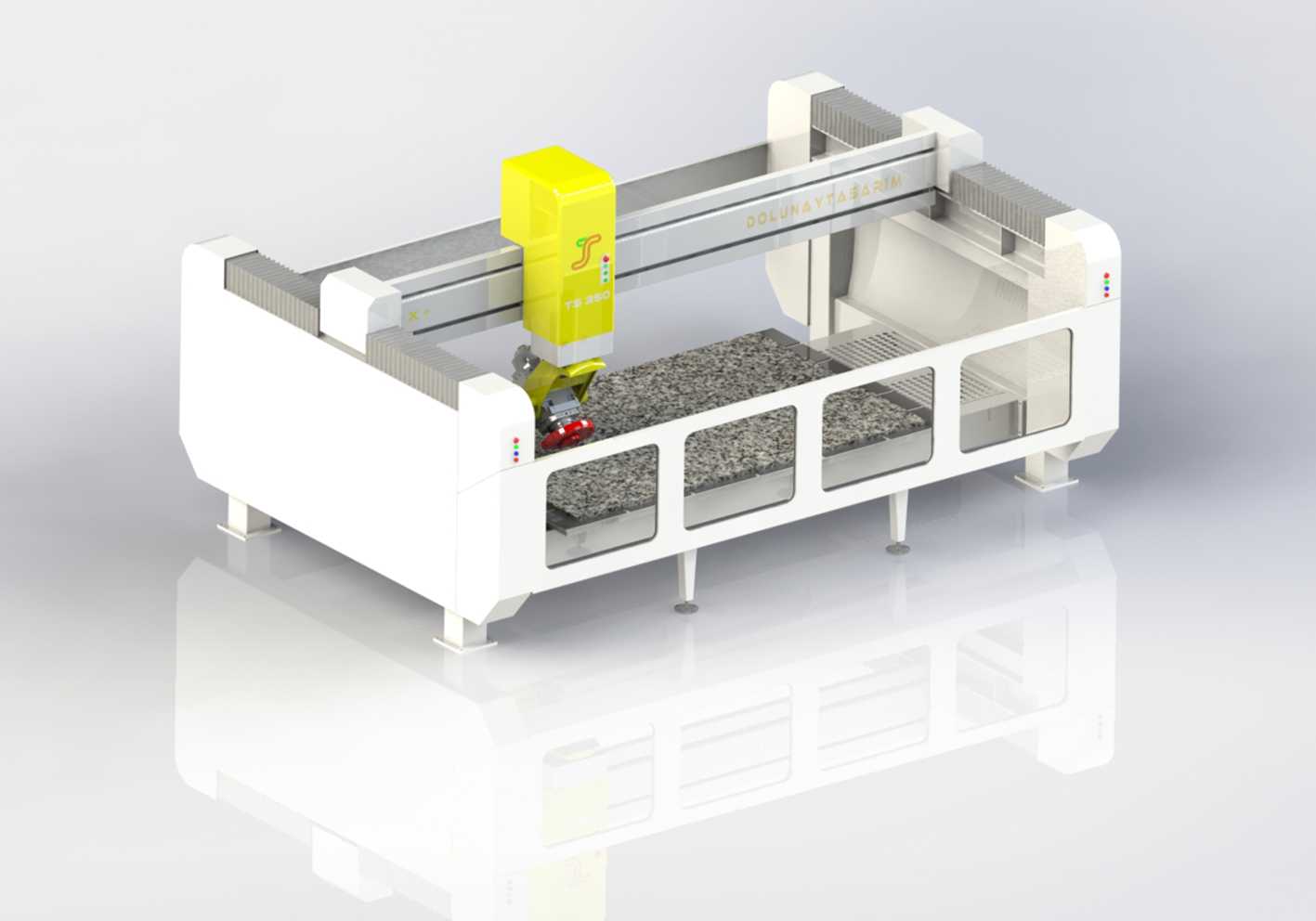

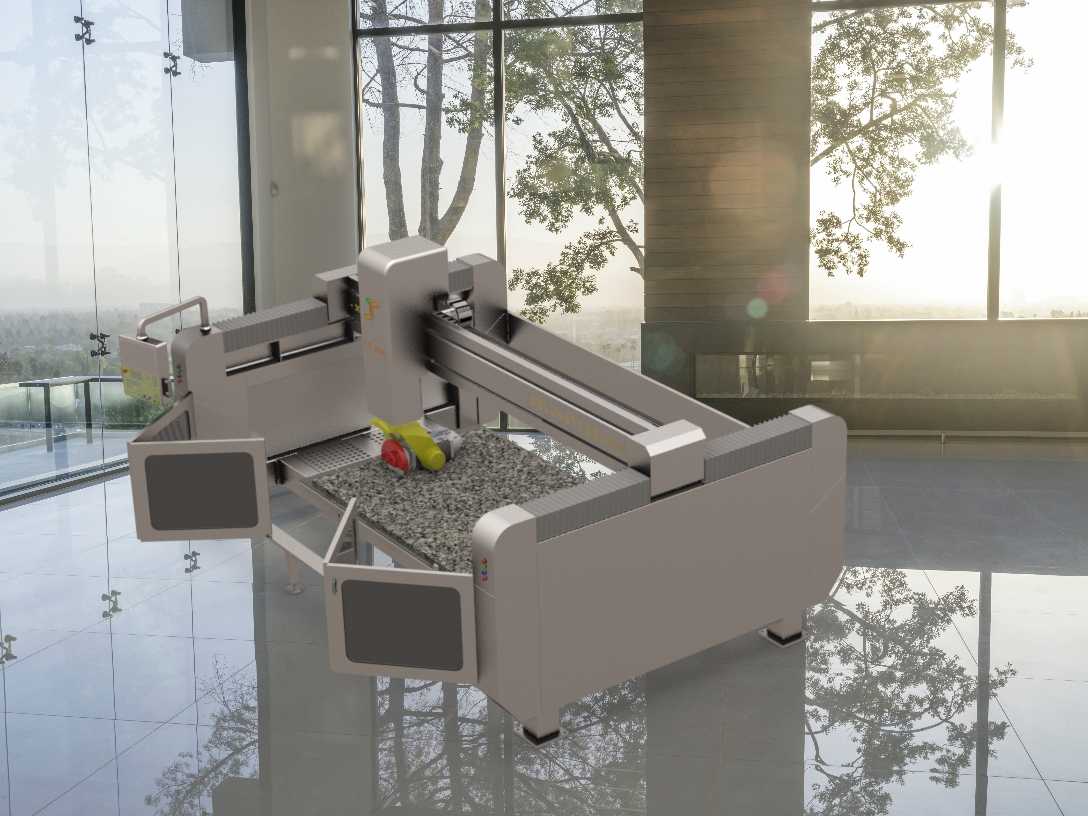

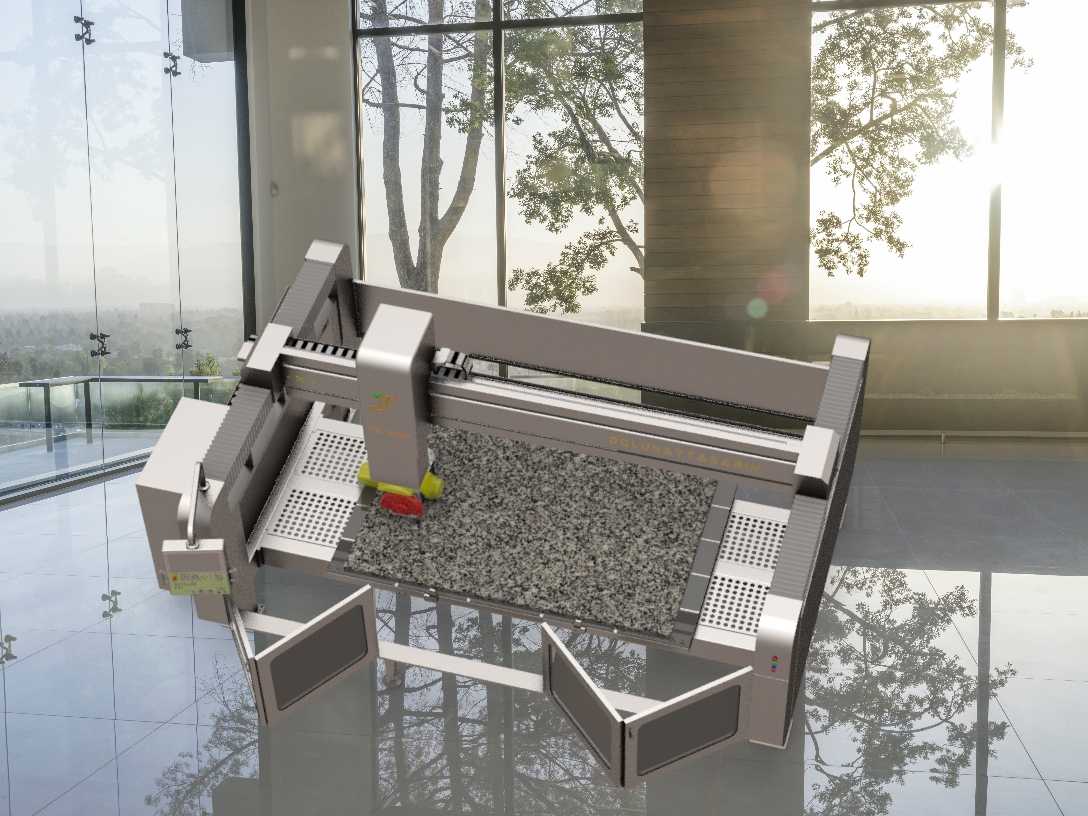

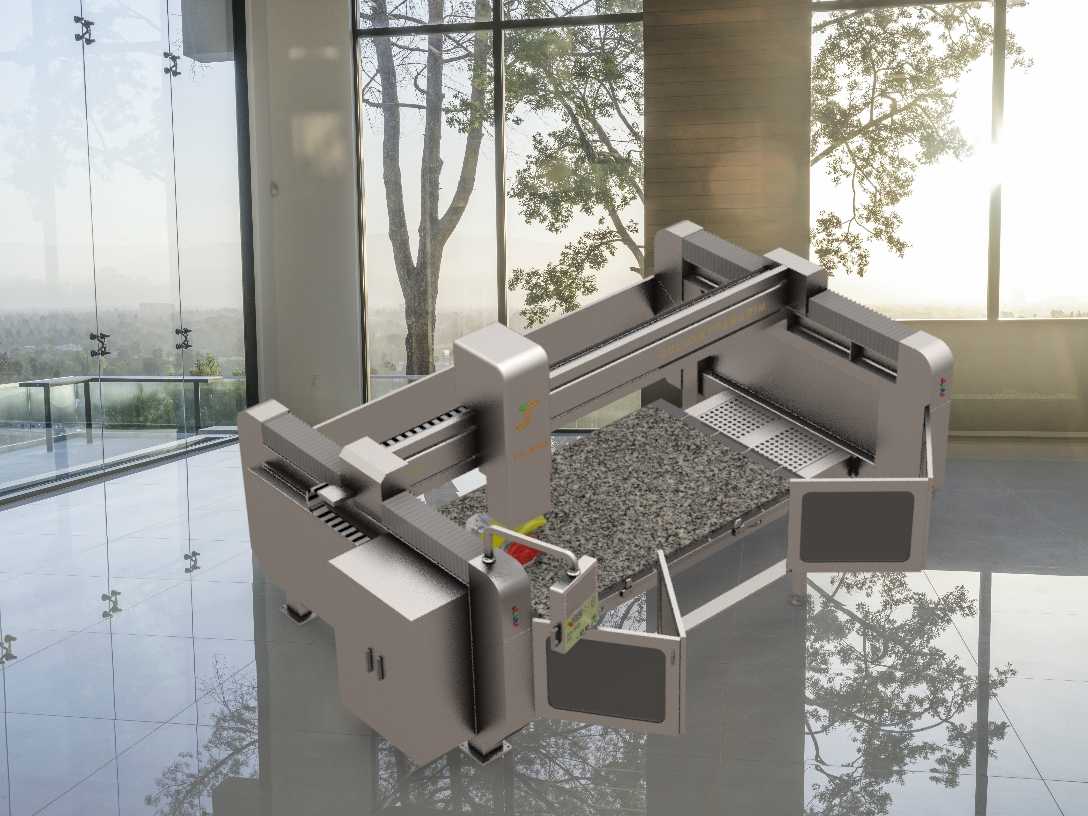

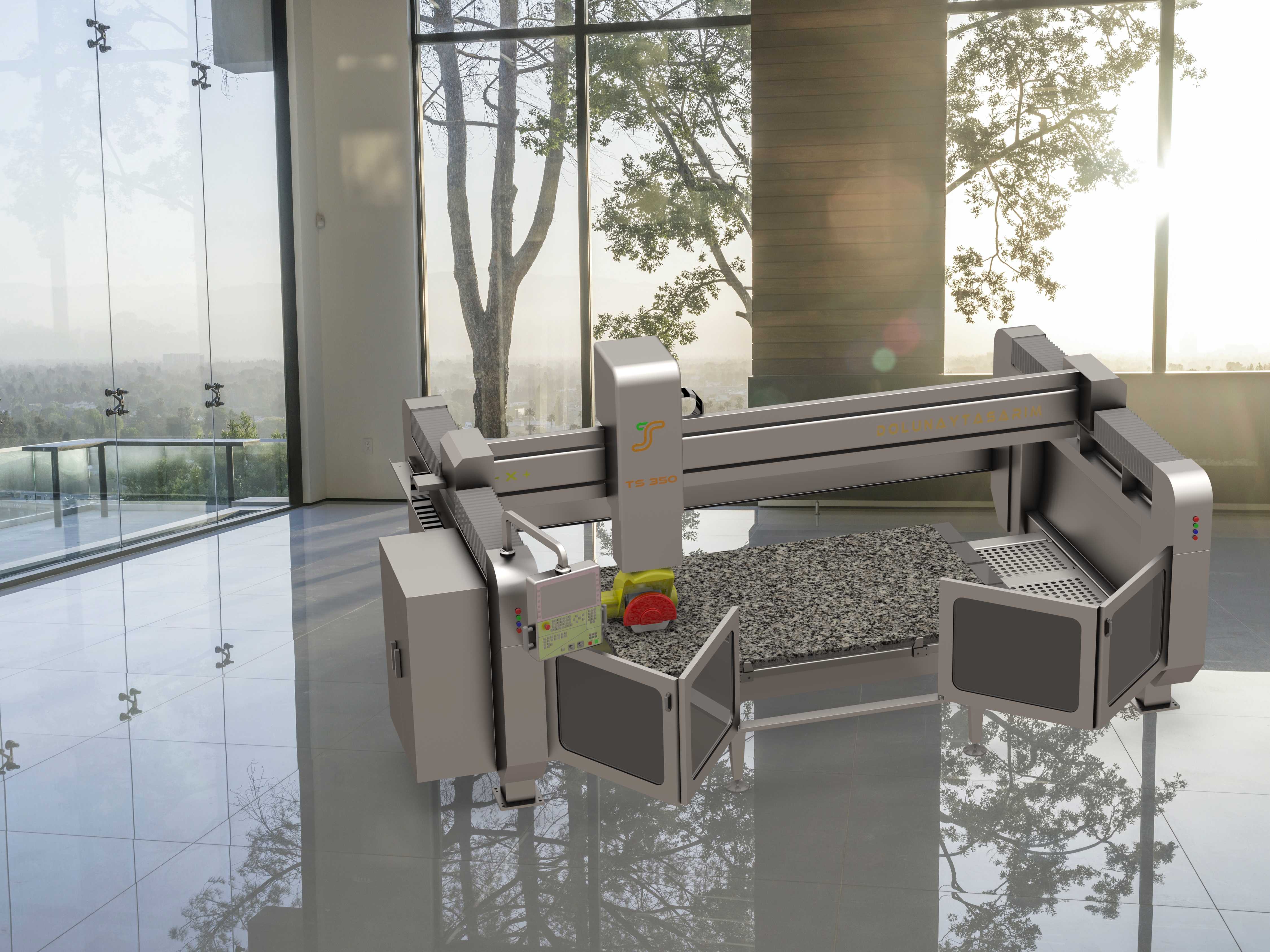

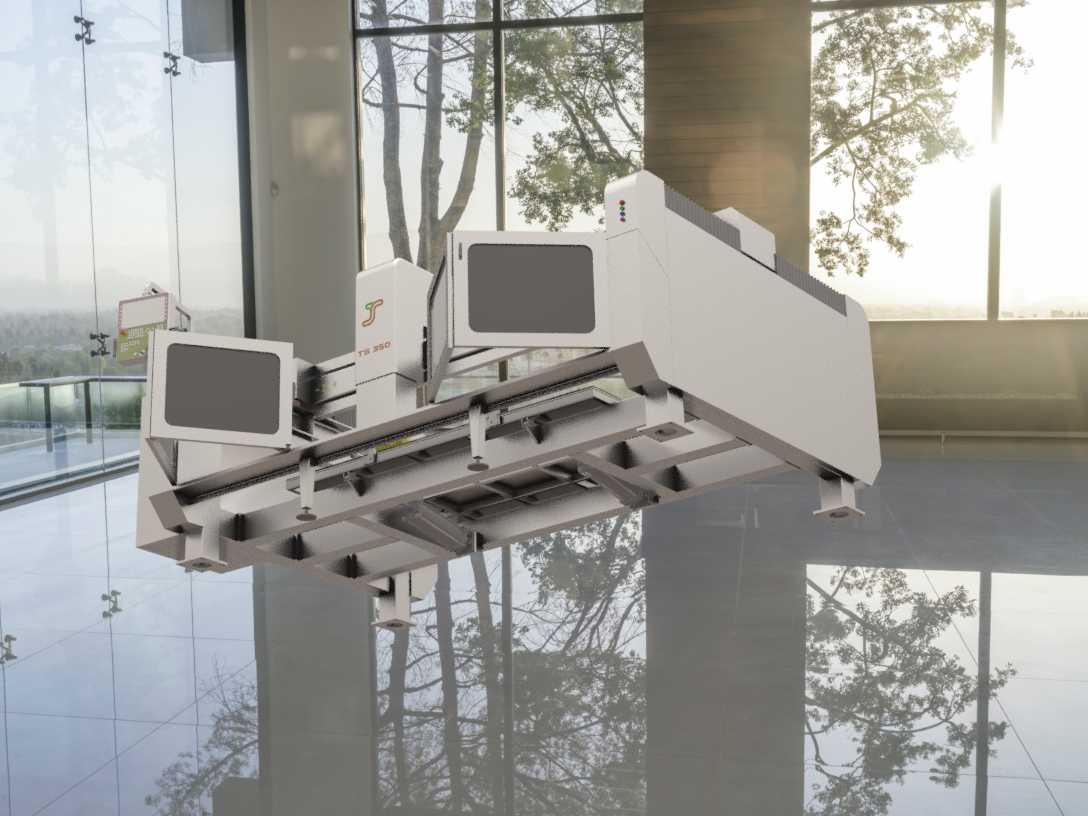

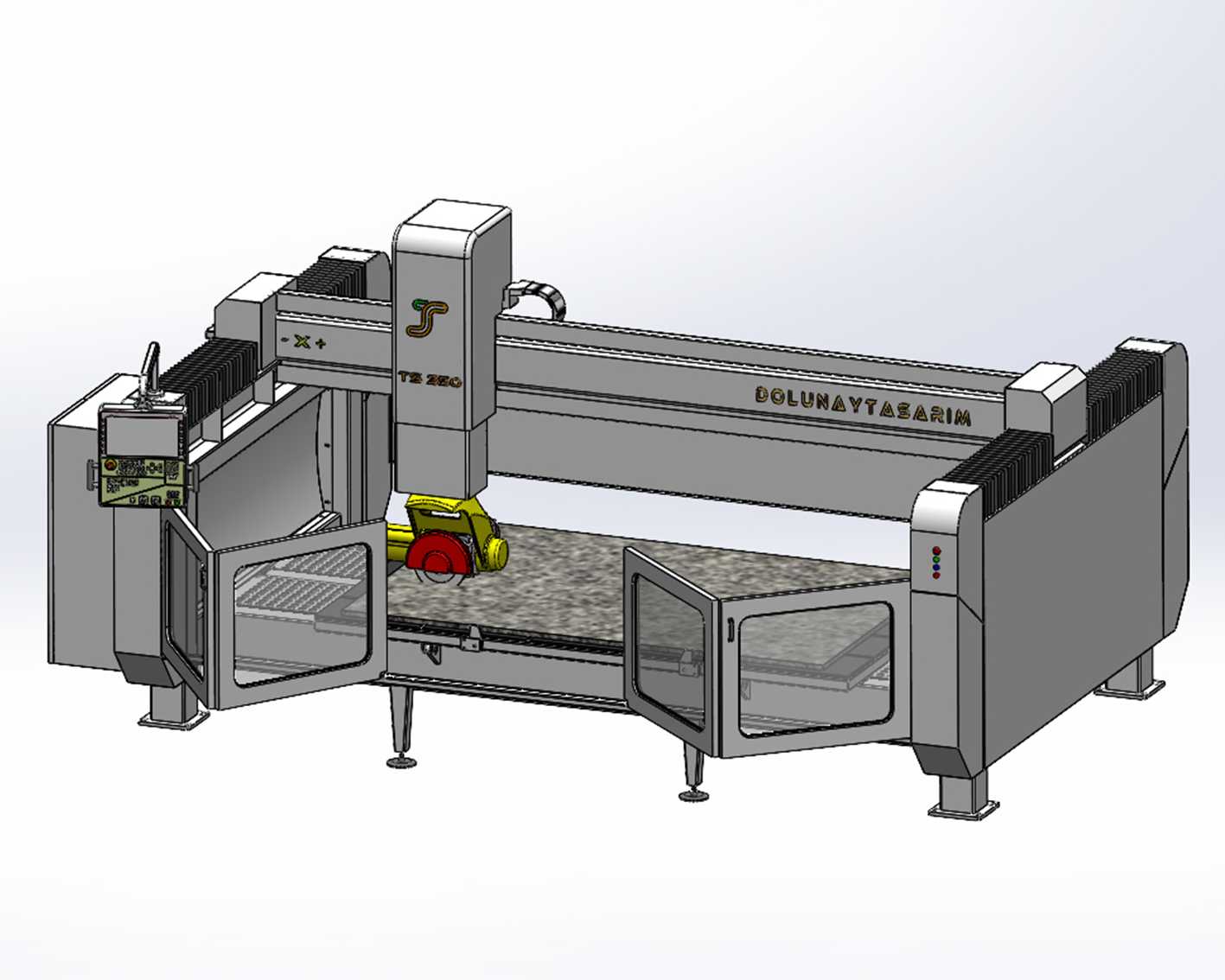

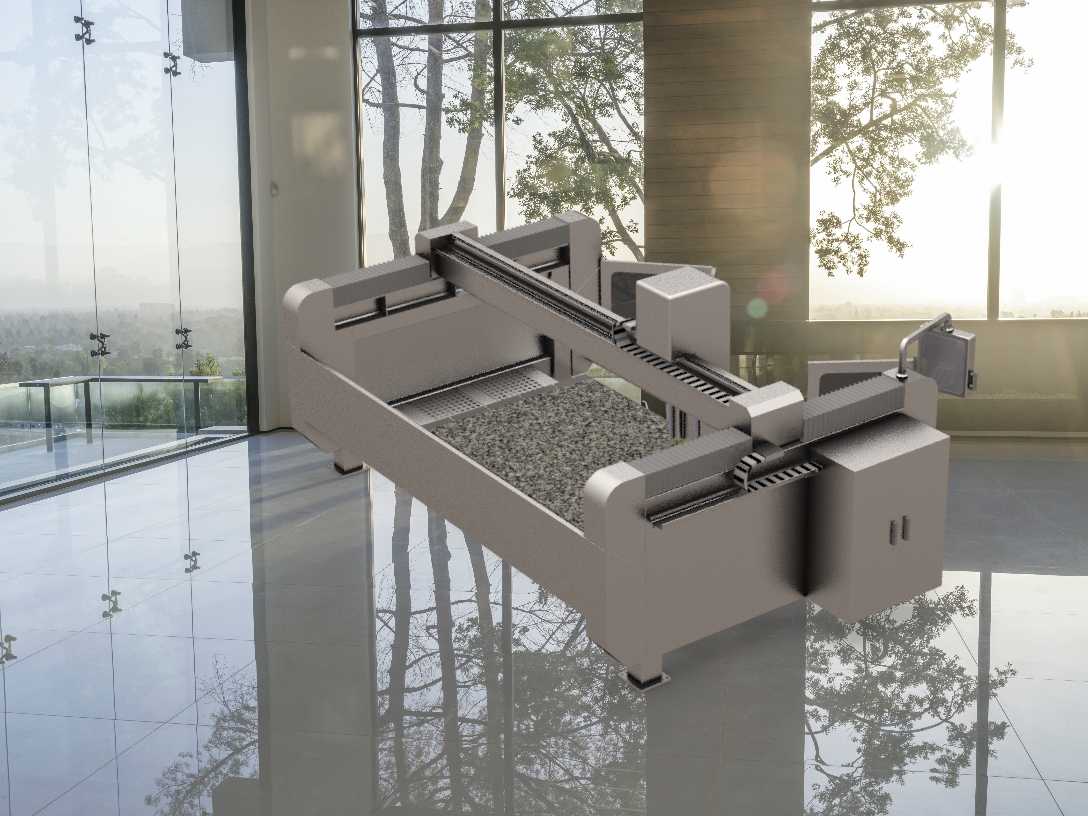

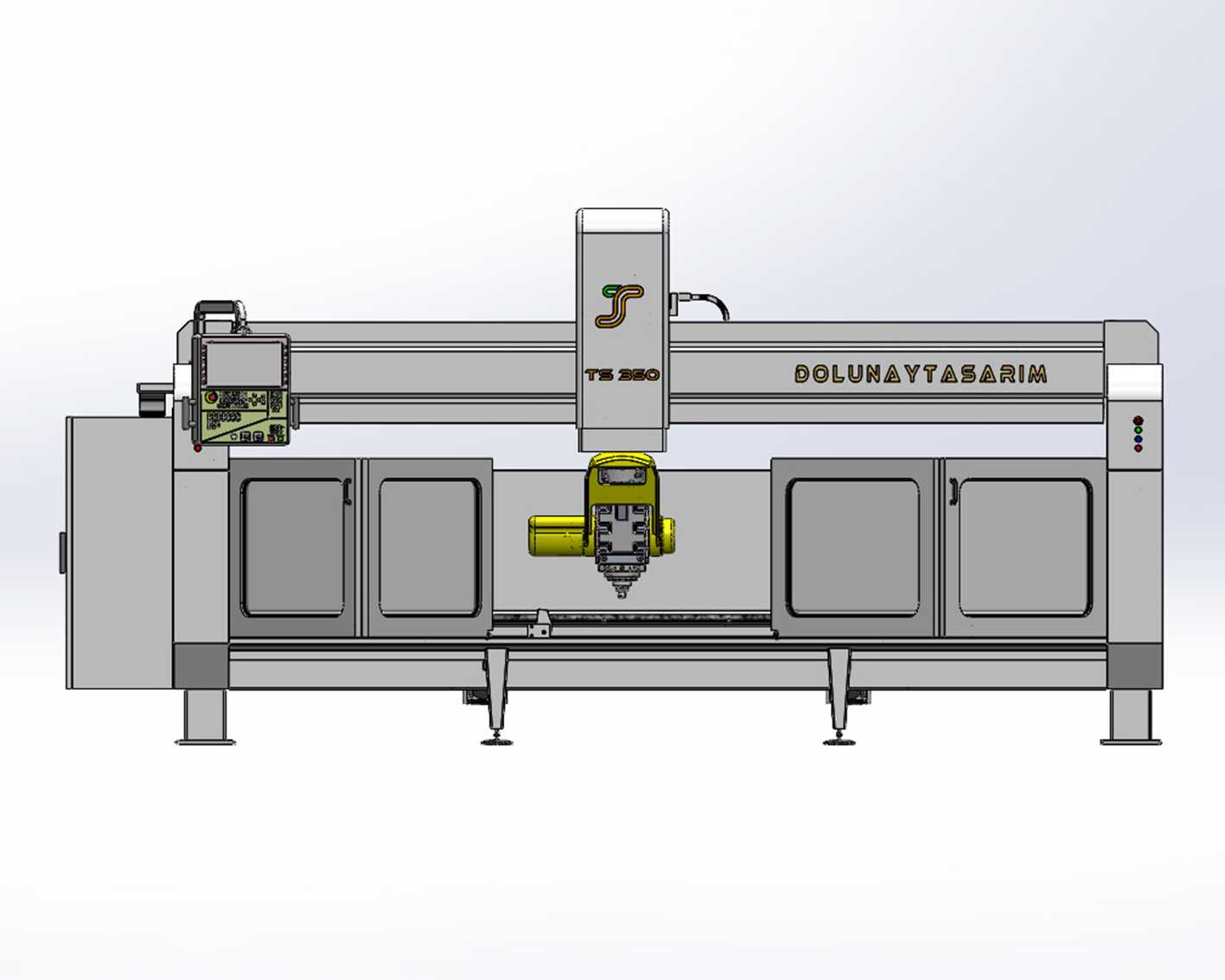

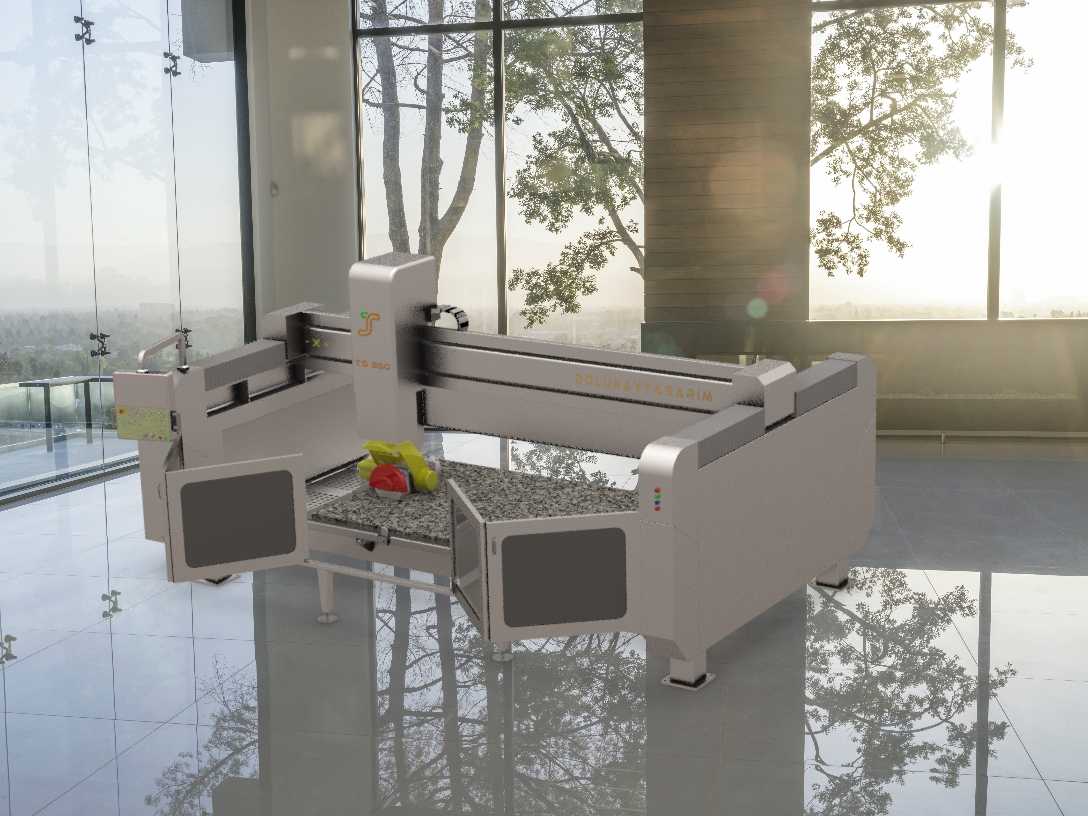

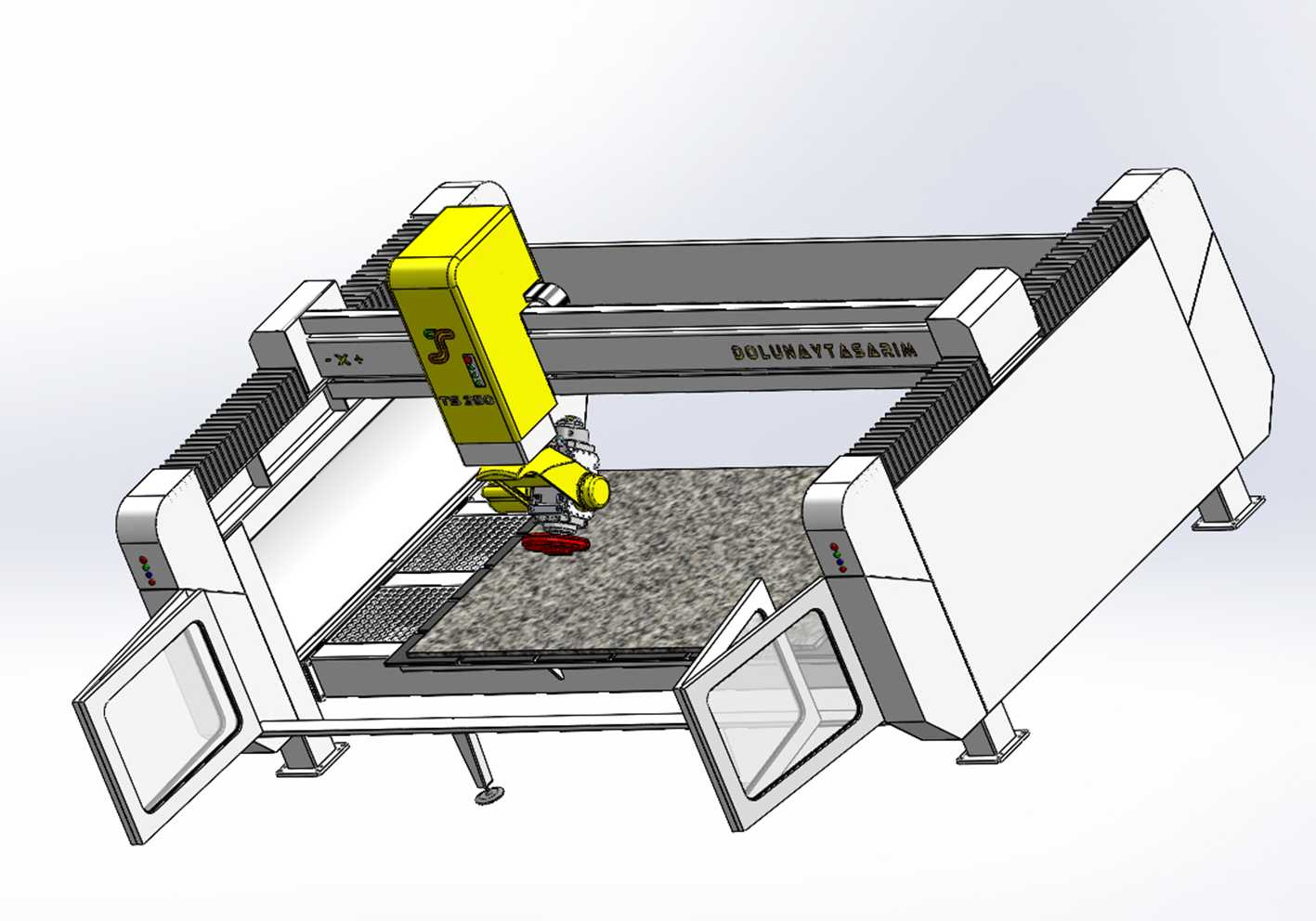

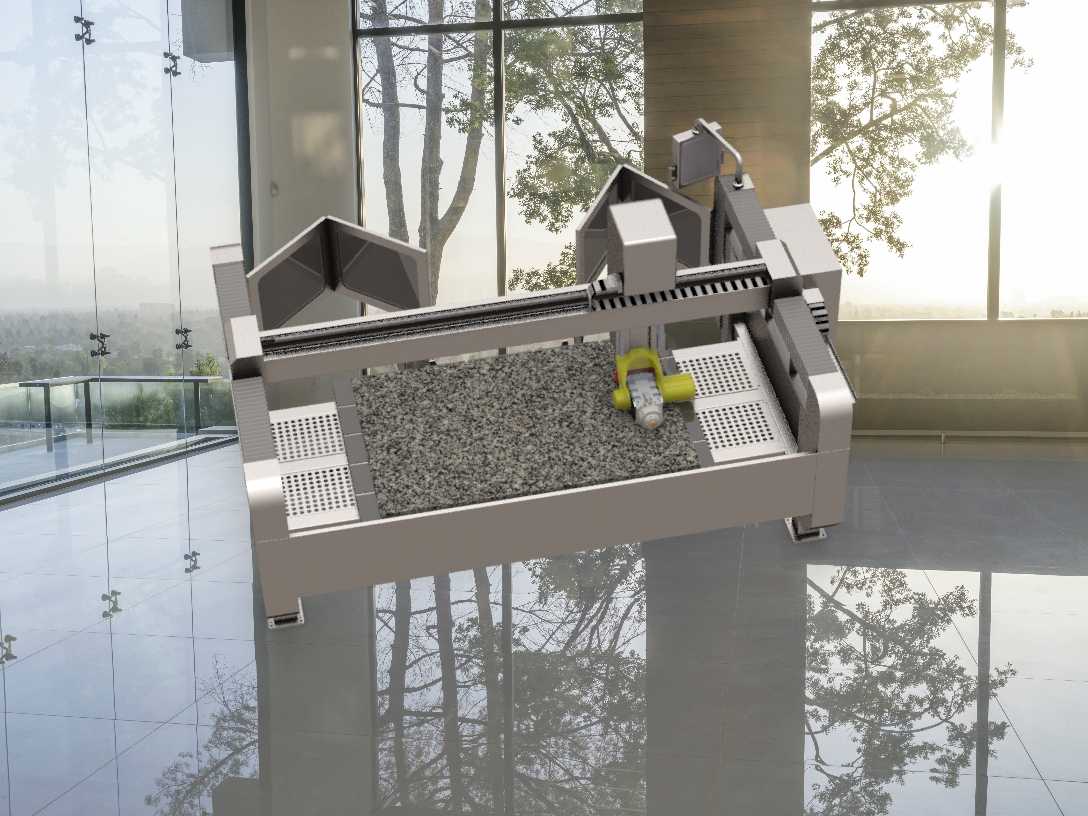

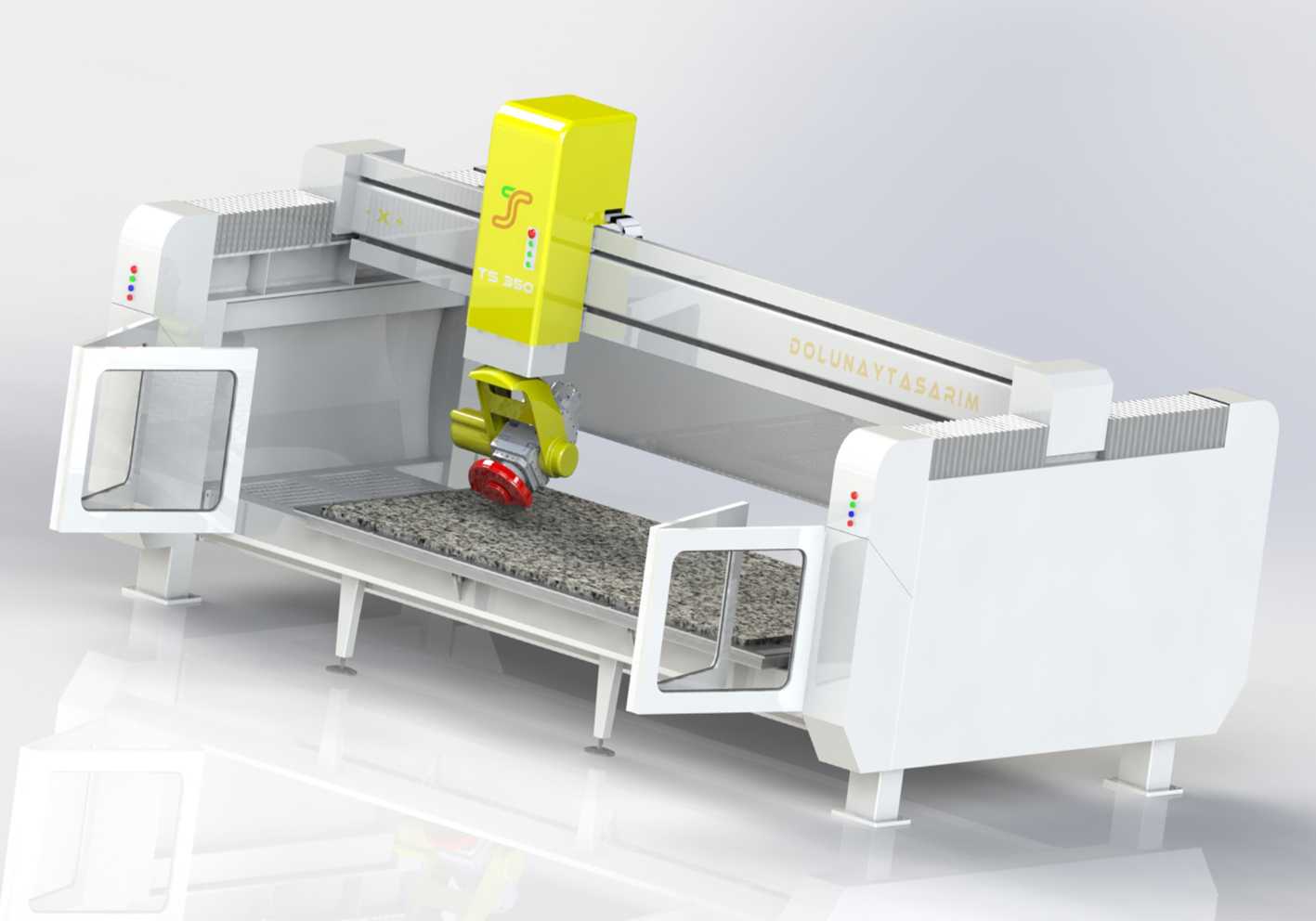

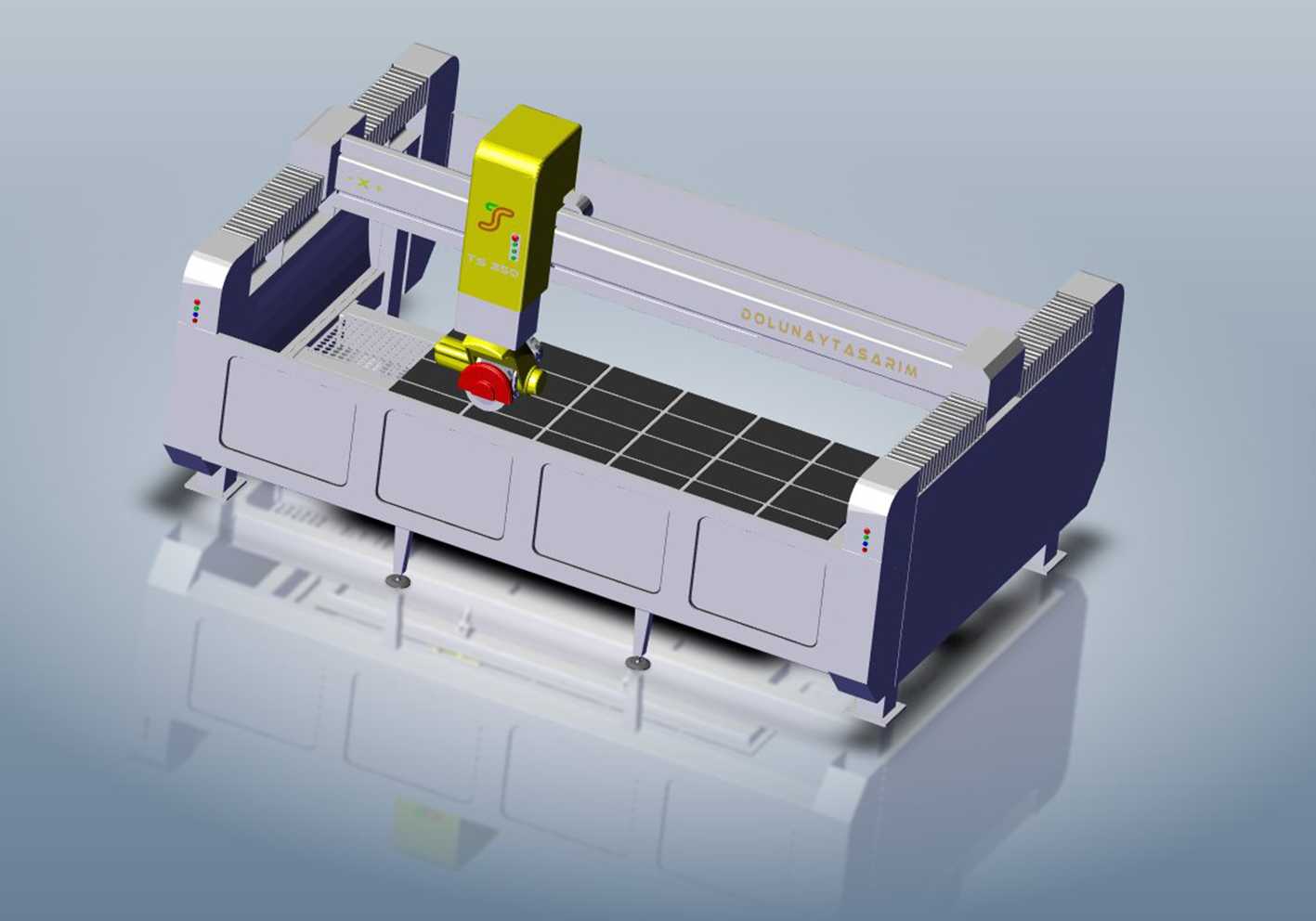

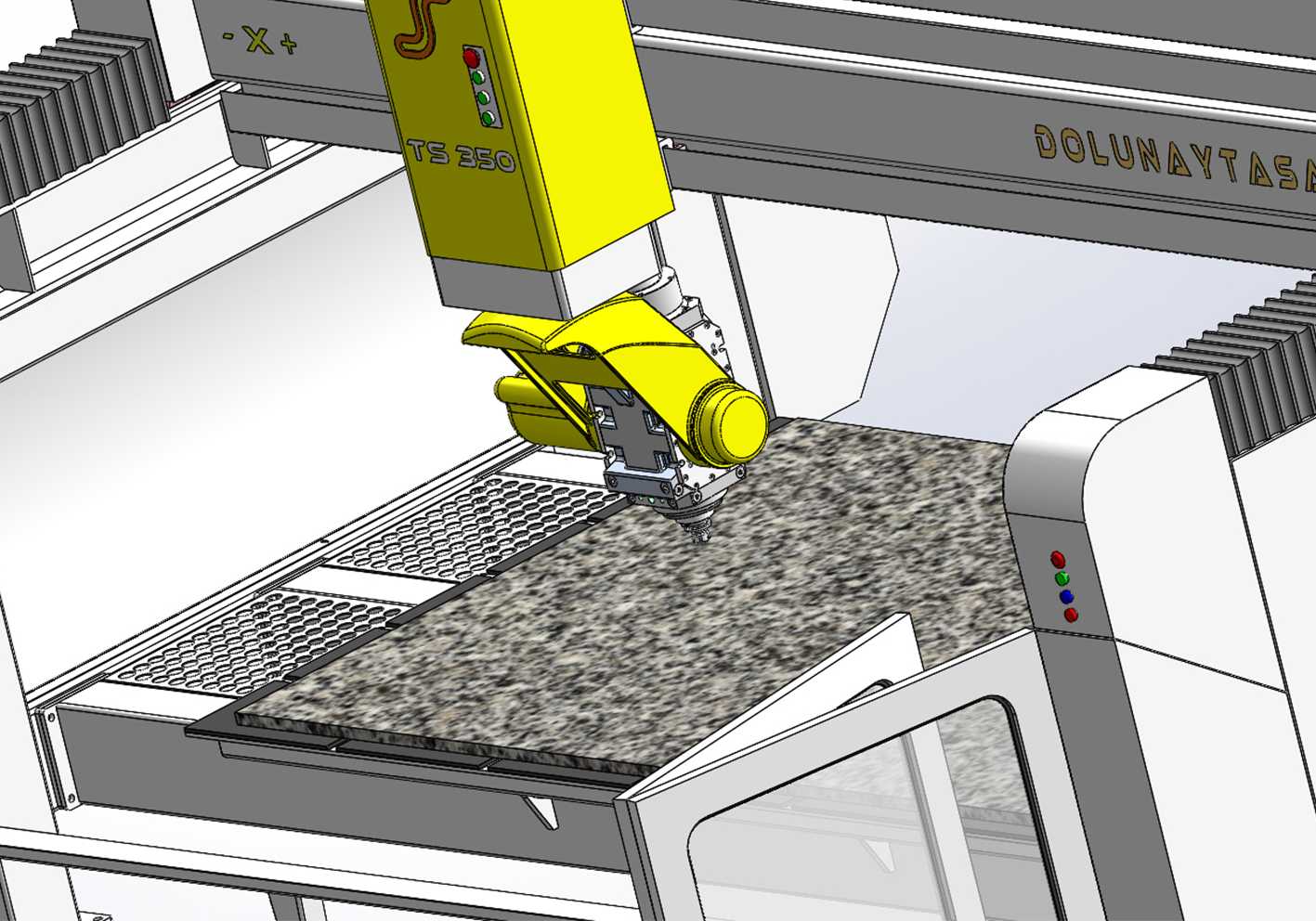

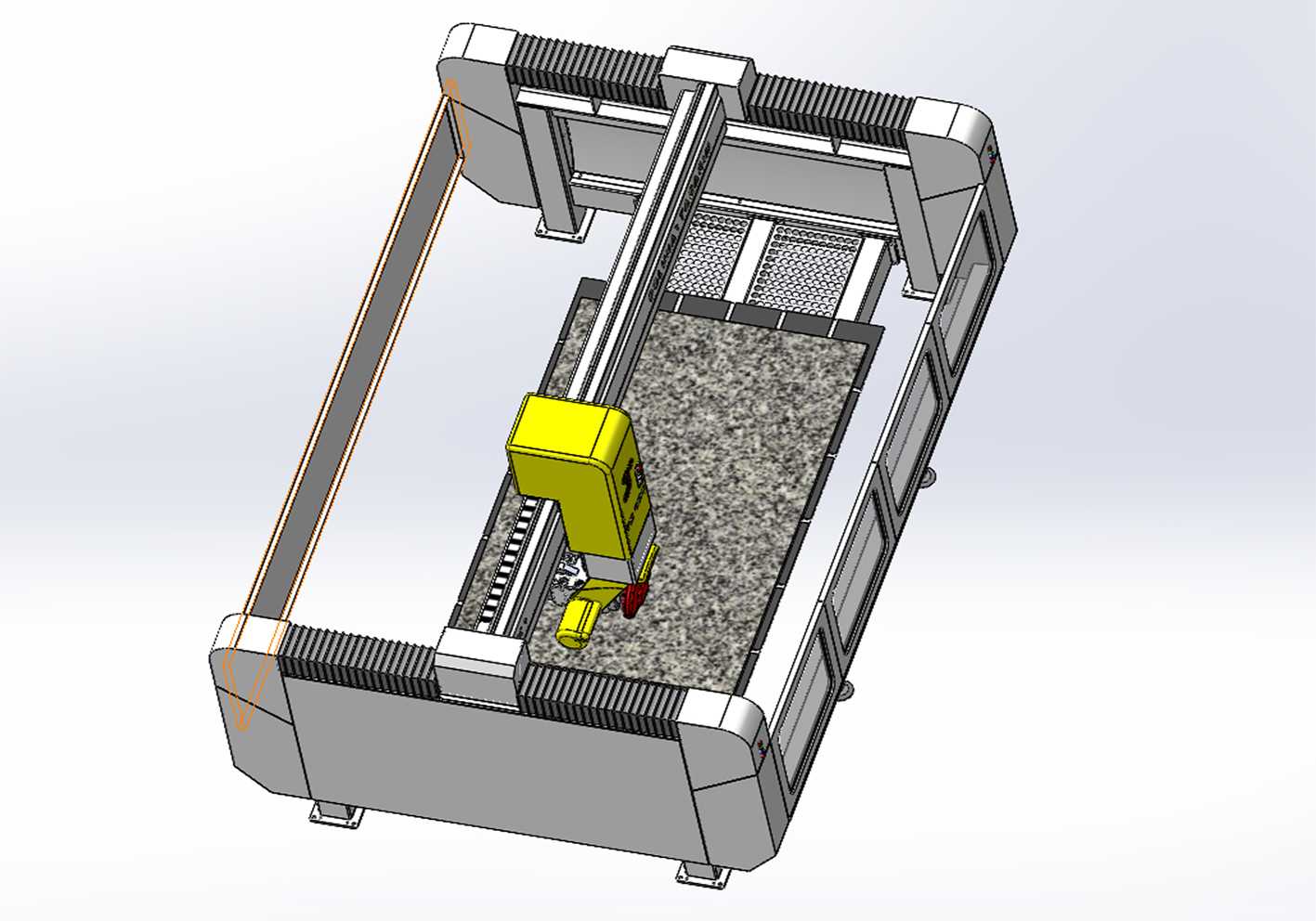

这款桥式布局的五轴锯切加工设备，主要面向大幅面板材、复合型材的多工序复合加工场景，在石材深加工、航空复合材料裁切、大型铝型材构件加工领域有着广泛的应用空间，可在单次装夹定位的前提下完成锯切开料、铣削修边、角度坡口加工等多道工序，大幅减少工件多次转序装夹带来的定位误差，提升长尺寸大规格工件的加工精度一致性。设备整体采用龙门桥式承载架构，两侧纵向导轨沿床身长度方向布置，横梁搭载加工头组件沿纵向导轨做全行程移动，加工滑座沿横梁横向导轨实现跨幅方向的进给，搭配可双摆角的五轴加工头，可实现空间任意角度的锯切与加工动作，无需额外调整工件装夹姿态即可完成复杂型面、斜角切口的加工需求。从结构设计逻辑来看，床身采用整体焊接箱型结构，内部布置加强筋板提升整体刚性，导轨安装面经过精密磨削处理，保证纵向进给的直线度精度，两侧导轨采用全封闭防护结构，可阻挡锯切加工产生的碎屑、粉尘进入导轨副，延长传动部件的使用寿命。横梁采用轻量化高刚性的截面设计，在保证跨幅承载刚性的前提下降低移动部件的整体重量，提升高速进给过程中的动态响应性能，避免移动过程中出现结构振颤影响加工表面质量。加工头组件集成锯切动力单元与加工主轴，可根据加工工序需求自动切换作业模式，锯切单元采用大扭矩低速传动设计，可适配不同厚度的硬质材料裁切，主轴单元可搭载不同类型的加工刀具，完成铣削、钻孔、倒角等二次加工工序。设备的安装边界需预留足够的操作维护空间，纵向床身长度根据加工行程确定，两侧需预留至少800mm的维护通道，横梁跨幅方向需预留电气柜、冷却系统的安装位置，设备整体调平需采用可调垫铁完成水平校准，保证导轨安装面的平面度误差控制在允许范围内，避免长期运行出现结构变形。设备外围配置全封闭安全防护围栏，加工区域设置可观察的防护视窗，既可以阻挡加工过程中飞溅的碎屑，也便于操作人员实时观察加工状态，防护门设置安全联锁装置，防护门开启时设备自动切断进给动力，避免误操作带来的安全风险。传动系统采用高精度伺服电机搭配滚珠丝杠或齿轮齿条传动，根据行程长度选择适配的传动形式，长行程纵向进给采用齿轮齿条传动可避免长丝杠的挠度变形问题，短行程横向、垂向进给采用滚珠丝杠传动可保证更高的进给精度，各轴均配置原点限位与硬限位保护，防止超程运行造成设备结构碰撞损坏。冷却系统采用喷淋式设计，锯切加工过程中可直接将冷却介质输送到刀具与工件接触区域，既可以降低加工区域的温度，也可以冲除加工产生的碎屑，避免碎屑堆积在加工表面影响加工精度，碎屑随冷却介质回流到过滤水箱，经过滤后循环使用，降低生产过程中的介质消耗。
