笼式多通道管材拼接框架结构设计

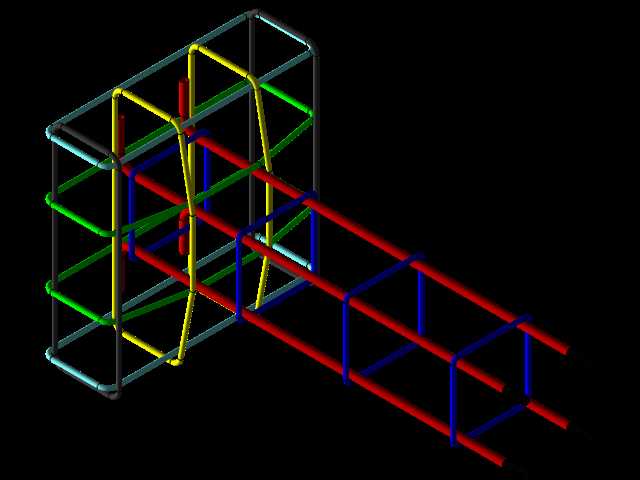

该框架结构采用多规格彩色管材做区分化建模，不同色彩对应不同走向的受力杆件，方便结构设计阶段快速区分主承力杆、横向连接杆、斜向加强筋的排布逻辑，避免建模过程中出现杆件干涉、受力路径断点的问题。从实际应用场景来看，这类笼式拼接框架多用作轻型物料输送的侧边护架、小型农用机具的承载机架、养殖场景的圈舍分隔支撑，也可作为非标自动化设备的外围防护栏基体，适配需要兼顾通透视野与结构强度的安装场景。设计思路上采用等径管材的空间正交排布，主延伸方向的长杆件贯穿整个框架纵深，承担纵向的抗弯载荷，垂直于主延伸方向的环形闭合框做等间距排布，将长杆件的受力均匀分散到各个环形节点上，避免长杆件出现长细比过大导致的失稳问题。斜向布置的杆件主要用于抵消框架承受的侧向扭力，在框架受侧向冲击或者偏载的时候，斜杆能将剪切力快速传导到相邻的主承力杆上，减少局部节点的应力集中。从安装边界来看，该框架的主延伸段采用分段拼接结构，每段的环形框尺寸保持一致，可根据实际安装场地的长度需求增减拼接段数，不需要重新调整主体杆件的开孔与连接尺寸，适配不同长度的安装工位。框架端部的笼式收口段做了内收弧度处理，避免尖锐直角在人员通行场景下造成磕碰，同时内收的结构也能作为物料导入的导向口，当框架用作物料输送护架时，能让待输送的物料顺着导向弧度顺利进入框架通道内，不会出现端部卡料的问题。节点位置全部采用同轴对接设计，管材连接时不需要做复杂的相贯线切割，普通的管材切断设备即可完成杆件下料，现场安装时只需要通过配套的直通接头、角向接头即可完成组装，不需要专业的焊接设备，降低现场施工的难度与成本。框架的横向连接杆采用分层排布，层间距根据常规的防护需求设置，既不会因为间距过大导致防护失效，也不会因为杆件过密增加整体结构的重量与材料成本。不同色彩的杆件区分方式，也能给现场安装人员提供清晰的装配指引，同色杆件对应同规格、同安装位置的零件，减少装配过程中错装、漏装的概率，提升现场组装的效率。结构整体的镂空率较高，风阻系数小，在户外场景使用时能有效降低强风对结构的侧向推力，提升户外安装的稳定性，同时镂空结构也方便后期对框架内部的设备、物料进行巡检与维护，不需要拆除大面积的围护结构即可完成操作。
