销槽线性滑动限位配合结构三维设计

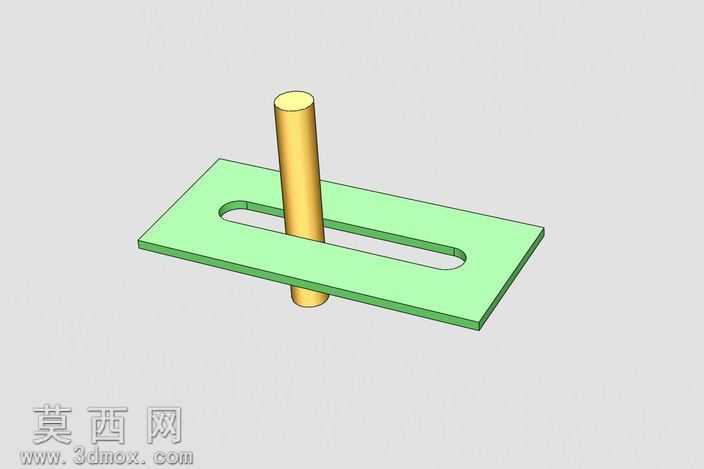

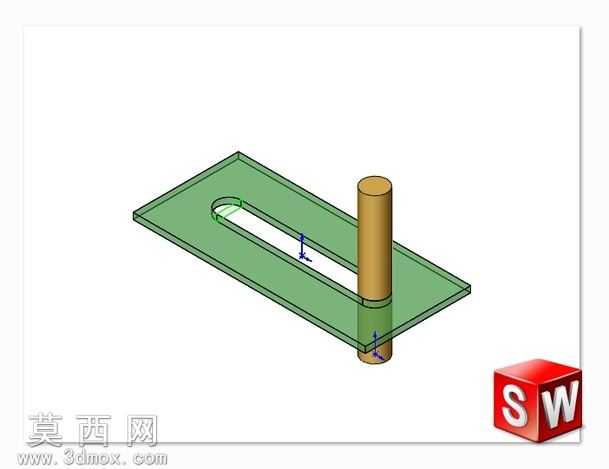

本作品为机械领域经典的Pin/插槽限制伴侣结构，采用三维参数化建模方式完成整体设计，建模过程中优先保证结构的运动逻辑合理性，首先完成带长圆形通槽的平板基体建模：平板采用规则长方体结构，边缘做直角规整处理，表面长槽采用两端半圆衔接直段的标准腰型孔结构，槽宽与配套圆柱销的直径保持严格的尺寸匹配，预留合理的滑动间隙避免运动卡滞，槽的长度根据预设的线性滑动行程设定，两端半圆的半径与槽宽的一半保持一致，保证槽体内壁过渡顺滑无棱角。随后完成圆柱销构件的建模，圆柱销为等直径实心圆柱结构，轴向长度大于平板基体的厚度，保证销体穿过平板槽体后上下两端留有足够的伸出量，避免滑动过程中销体从槽内脱出。材质与渲染层面，平板基体采用淡绿色哑光工程塑料材质，表面设置轻微的磨砂质感，还原工业常用非金属结构件的视觉效果；圆柱销采用亮黄色金属材质，表面添加适度的金属反光与细腻的高光效果，清晰区分两个配合构件的材质属性，同时通过柔和的环境光影渲染，将两个构件的装配关系清晰呈现，销体垂直贯穿平板腰型槽，轴线与平板平面保持严格垂直，直观展示二者的装配状态。结构设计核心围绕线性滑动的运动约束逻辑展开，该配合属于机械运动副中的滑动限位结构，仅允许圆柱销与平板之间沿腰型槽的长度方向做线性往复滑动，同时限制二者之间的相对转动、垂直于滑动方向的横向位移以及垂直于平板平面的分离趋势，实现精准的单自由度运动限制。建模过程中对配合面的尺寸公差做了合理的参数化设置，既保证滑动过程的顺畅性，又避免间隙过大导致的运动晃动，可作为机械设计教学中滑动配合、运动约束章节的演示案例，也可作为自动化设备中直线导向、行程限位结构的设计参考，帮助设计者快速理解销槽限位结构的工作原理与尺寸设计要点，直观展示简单结构实现精准运动限制的设计思路。
