汽车后轮双横臂悬架总成SolidWorks设计模型

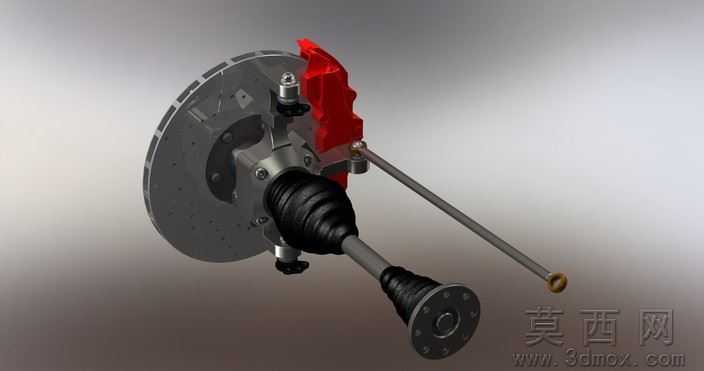

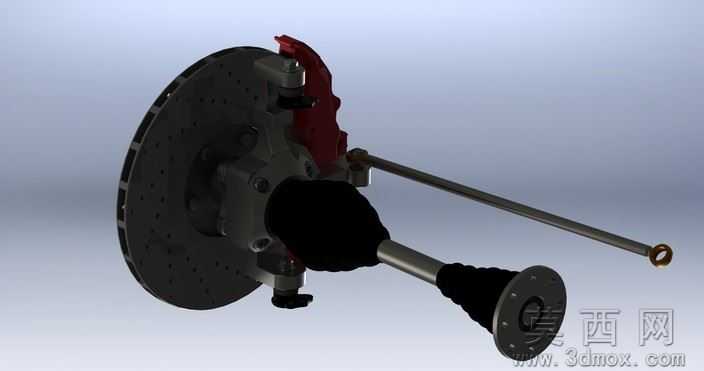

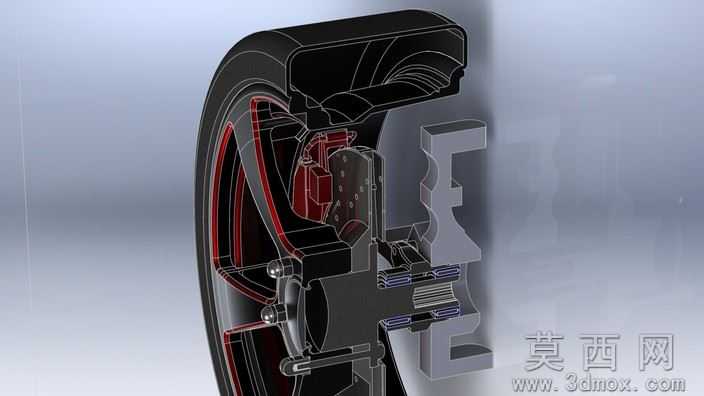

本模型为汽车后轮双横臂悬架总成，建模全程基于SolidWorks2012平台完成，采用自底向上的装配建模流程：首先完成轮胎、轮毂、制动卡钳、制动盘、螺旋弹簧、减震器、上下叉臂、转向节、副车架等单个零件的参数化建模，每个零件均按照真实汽车底盘零部件的尺寸比例设定参数，轮胎花纹采用扫描阵列特征完成精细化建模，还原民用轿车轮胎的纵向排水槽与横向防滑纹路结构，制动盘的通风散热槽、卡钳的活塞安装位均做了细节还原，避免过度简化导致的结构失真。完成零件建模后，按照实车装配约束关系完成总装：上下叉臂通过铰接约束与副车架连接，转向节分别与叉臂外端、减震器下端、轮毂轴承单元配合，螺旋弹簧与减震器同轴装配后上端固定在副车架安装座，制动卡钳固定在转向节的安装凸台上并与制动盘保留合理工作间隙，所有运动副均添加了符合机械原理的配合约束，可直观模拟悬架上下跳动、车轮转动的运动状态。

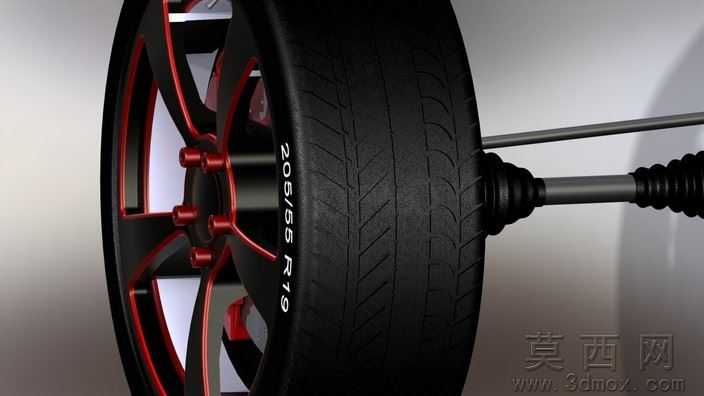

渲染与材质设置方面，模型针对不同零部件赋予了对应真实材质：轮胎采用黑色哑光橡胶材质，调整粗糙度参数还原橡胶的哑光质感；轮毂采用亮面金属铝合金材质，添加轻微反射效果还原金属光泽；制动盘采用灰铸铁材质，表面做轻微做旧质感处理模拟刹车磨损痕迹；制动卡钳采用亮红色烤漆金属材质，还原性能车卡钳的视觉效果；悬架摆臂、副车架采用哑光钢材质，减震器活塞杆采用抛光金属材质，弹簧采用弹簧钢哑光材质，所有材质参数均经过渲染调试，最终输出的渲染图可清晰区分不同零部件的材质差异，结构层次分明。

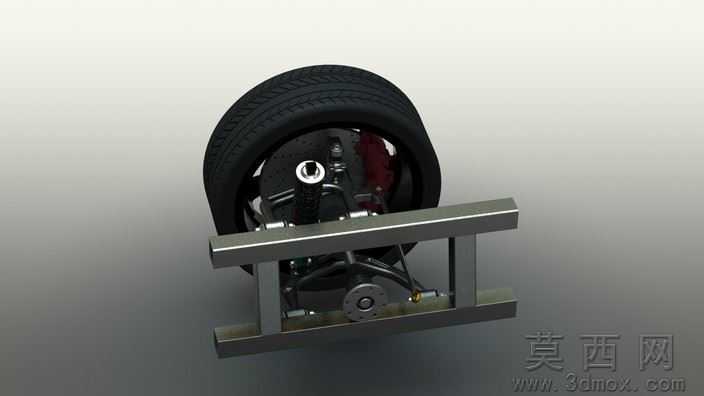

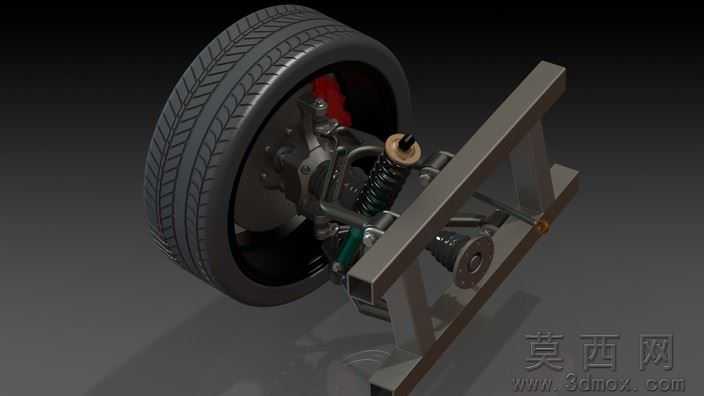

结构原理层面，本模型还原的是双横臂式独立后悬架结构，上下两根不等长叉臂可以在车轮上下跳动时主动调整车轮定位参数，减少轮胎磨损同时提升操控稳定性；集成的盘式制动系统通过卡钳夹紧制动盘实现车轮制动，螺旋弹簧与筒式减震器配合吸收路面颠簸冲击，副车架作为承载基体将所有底盘部件连接为整体，再通过安装点与车身连接，完整呈现了民用乘用车后轮行驶系统、悬架系统、制动系统三大系统的集成结构，各部件的连接关系、安装位置均符合真实汽车底盘的设计逻辑。

软件兼容方面，模型原生为SolidWorks2012格式，同时附带STL通用格式文件，可兼容绝大多数主流三维CAD软件，包括UG、Pro/E、Catia等，STL格式可直接导入切片软件用于3D打印验证，也可导入各类动力学仿真软件做后续的运动学、力学仿真分析，不会出现特征丢失、装配错位的问题。

研发与教学应用层面，本模型可作为汽车工程专业的底盘结构教学案例，帮助学生直观理解双横臂悬架的结构组成与工作原理，也可作为汽车改装、底盘设计研发人员的参考资料，用于悬架结构方案验证、零部件布置校核，同时也可用于汽车类科普内容的可视化展示素材，帮助非专业人群理解汽车后轮的结构组成。
