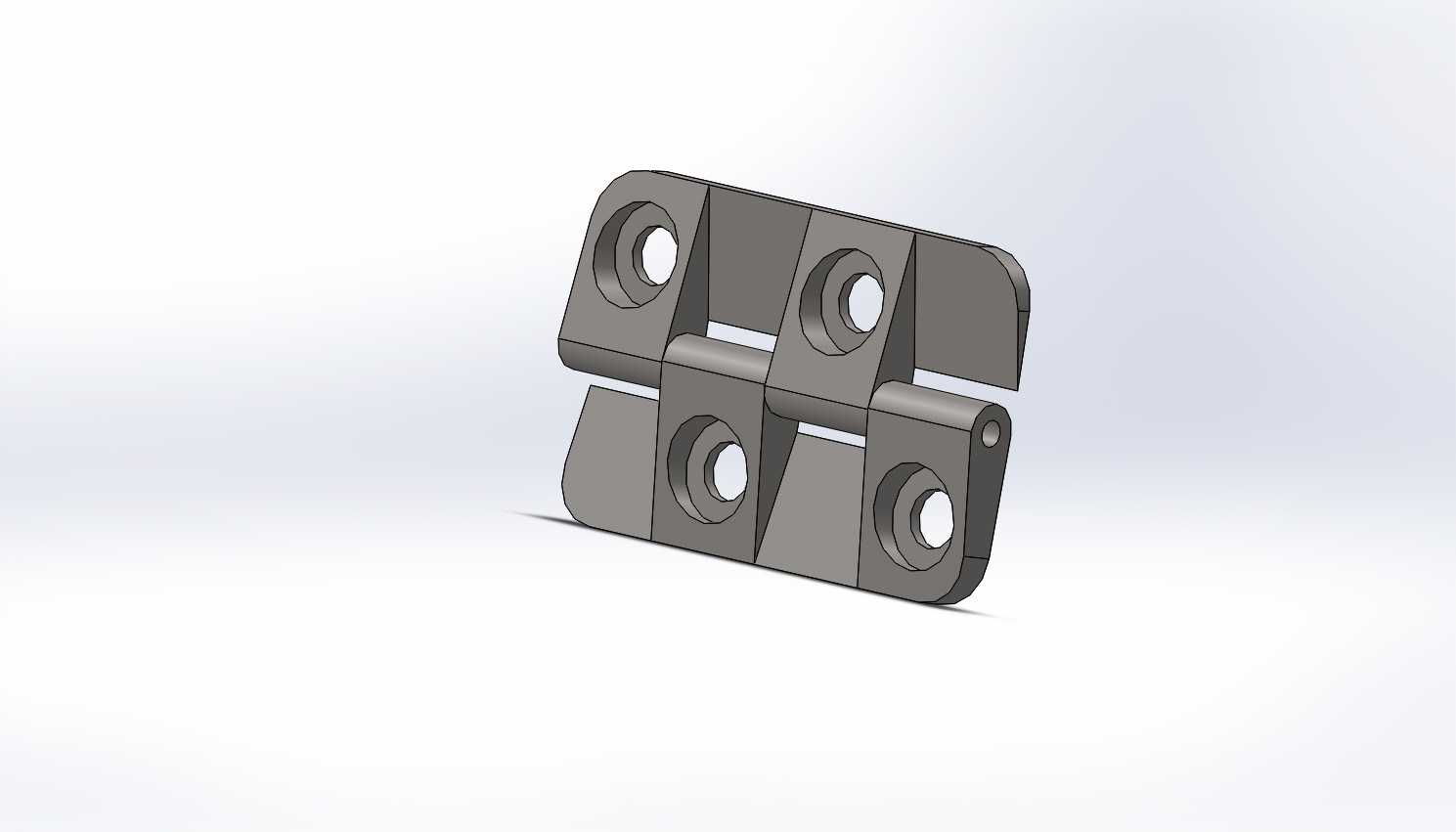

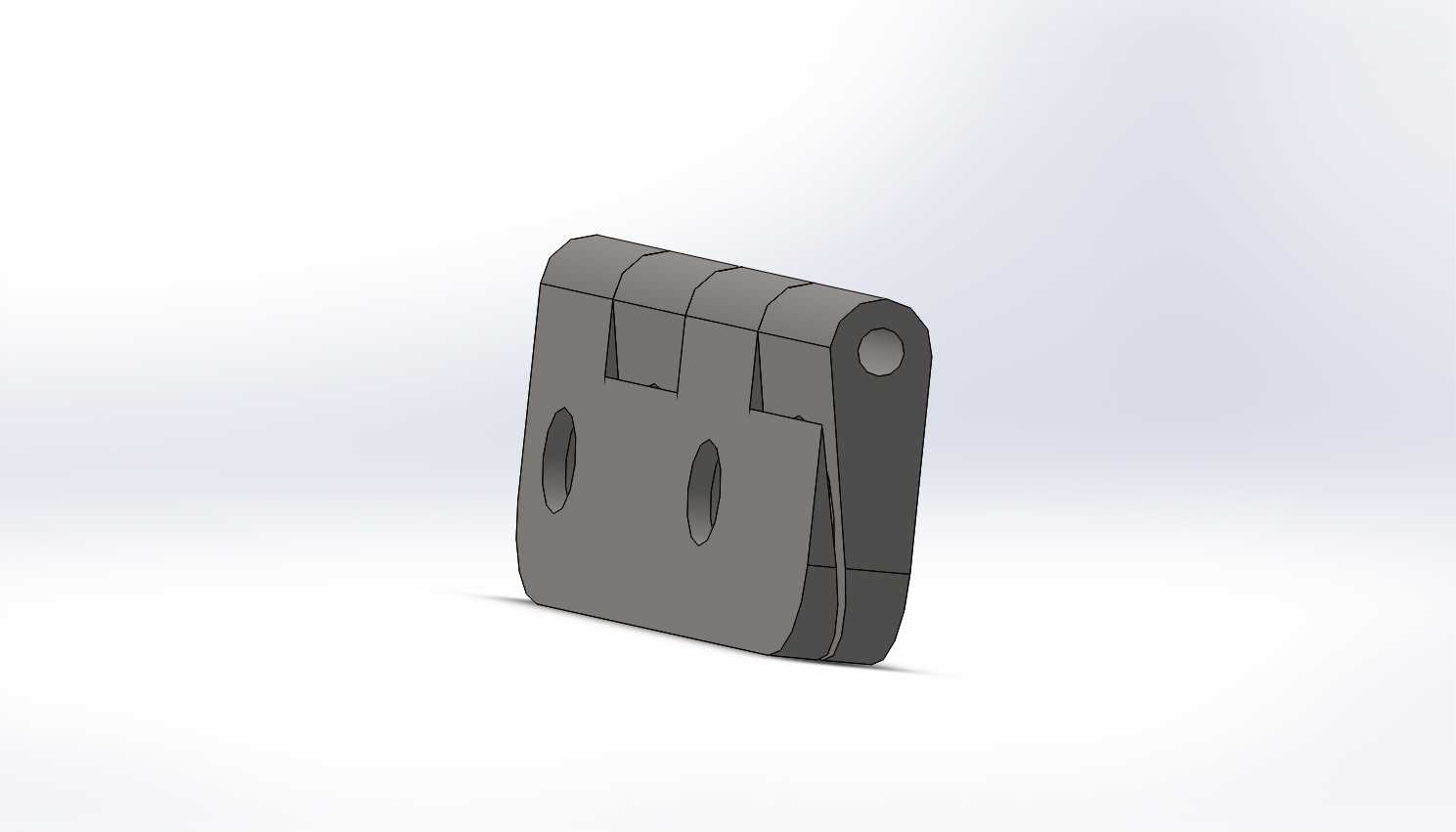

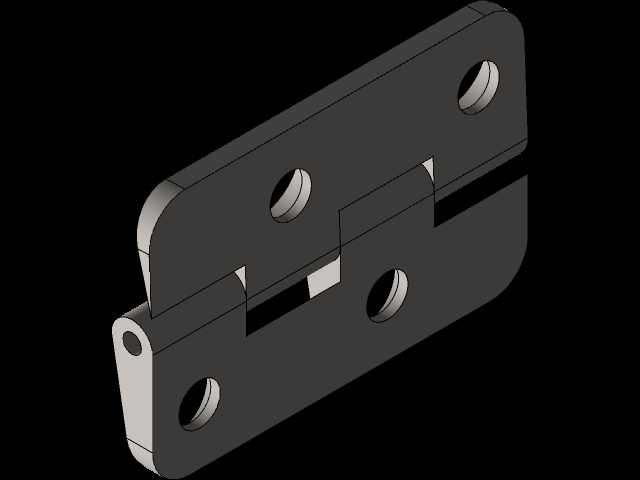

270度开合小型合页铰链结构设计

这款小尺寸铰链主打270度大角度开合能力，主要适配需要大角度翻转开启的小型盒体、紧凑型设备舱门、嵌入式小型盖板类场景，在小型仪器外壳、便携收纳盒、桌面小型设备检修门这类安装空间局促、常规180度铰链无法满足开启需求的场景中，能完全规避开门时门板与侧边结构的干涉问题，让门板可以翻转至与安装面近乎平行的位置，完全让出操作开口空间，方便内部器件的检修、物料的取放操作。从结构设计逻辑来看，这款铰链采用多段叠片式的合页主体结构，通过中间的销轴实现各叠片之间的相对转动，多叠片的排布方式在有限的安装厚度内，将转动行程拓展到270度，同时保证转动过程中各叠片之间不会出现卡滞、脱开的问题。铰链主体的两个安装面预留了沉头安装孔，安装时螺丝可以完全沉入孔位，不会突出安装面影响门板的闭合平整度，两个安装孔的间距经过匹配小型盒体的壁厚设计，不会出现安装时螺丝打穿盒壁、或者孔位距离边缘过近导致安装基材开裂的问题。在安装边界上，这款铰链的整体厚度控制在极小的尺寸范围内，安装时不需要在门板或盒体上开设深槽预埋，仅需要贴合安装面固定即可，适配壁厚2mm以上的各类硬质板材，包括塑料板、薄金属板、密度板等常见小型盒体制作材料。转动阻尼方面，结构设计上预留了叠片之间的配合间隙，既不会因为间隙过大导致铰链松旷、门板下垂，也不会因为间隙过小导致开合阻力过大，手动开合时手感顺滑，在任意开启角度都能保持稳定的停留，不会出现门板自动回弹或者自由垂落的问题。在实际选型使用时，需要注意这款铰链的承重上限适配小型轻质门板，单副铰链适合承重不超过1kg的门板结构，安装时建议根据门板的长度尺寸选配2副及以上的铰链对称布置，避免长期使用后出现门板变形、铰链受力不均断裂的问题。铰链的转动销轴采用一体化的铆接结构，装配后销轴不会脱出，长期反复开合也不会出现销轴窜动、脱落的故障，相比拼接式销轴的小型铰链，使用寿命更长，适合需要频繁开合的小型设备使用场景。
