螺旋曲面蛋形把玩件结构造型设计

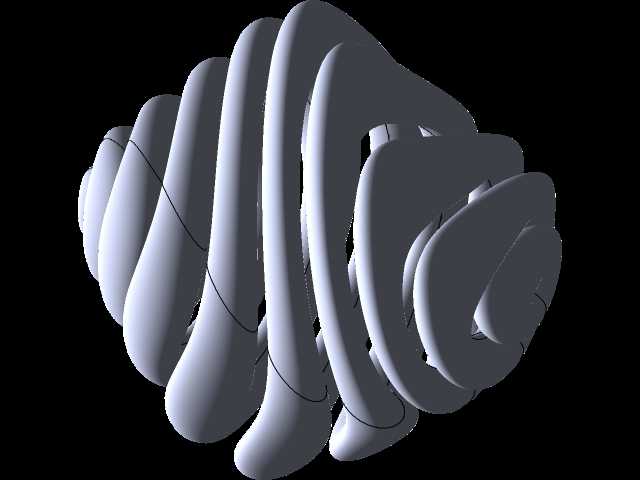

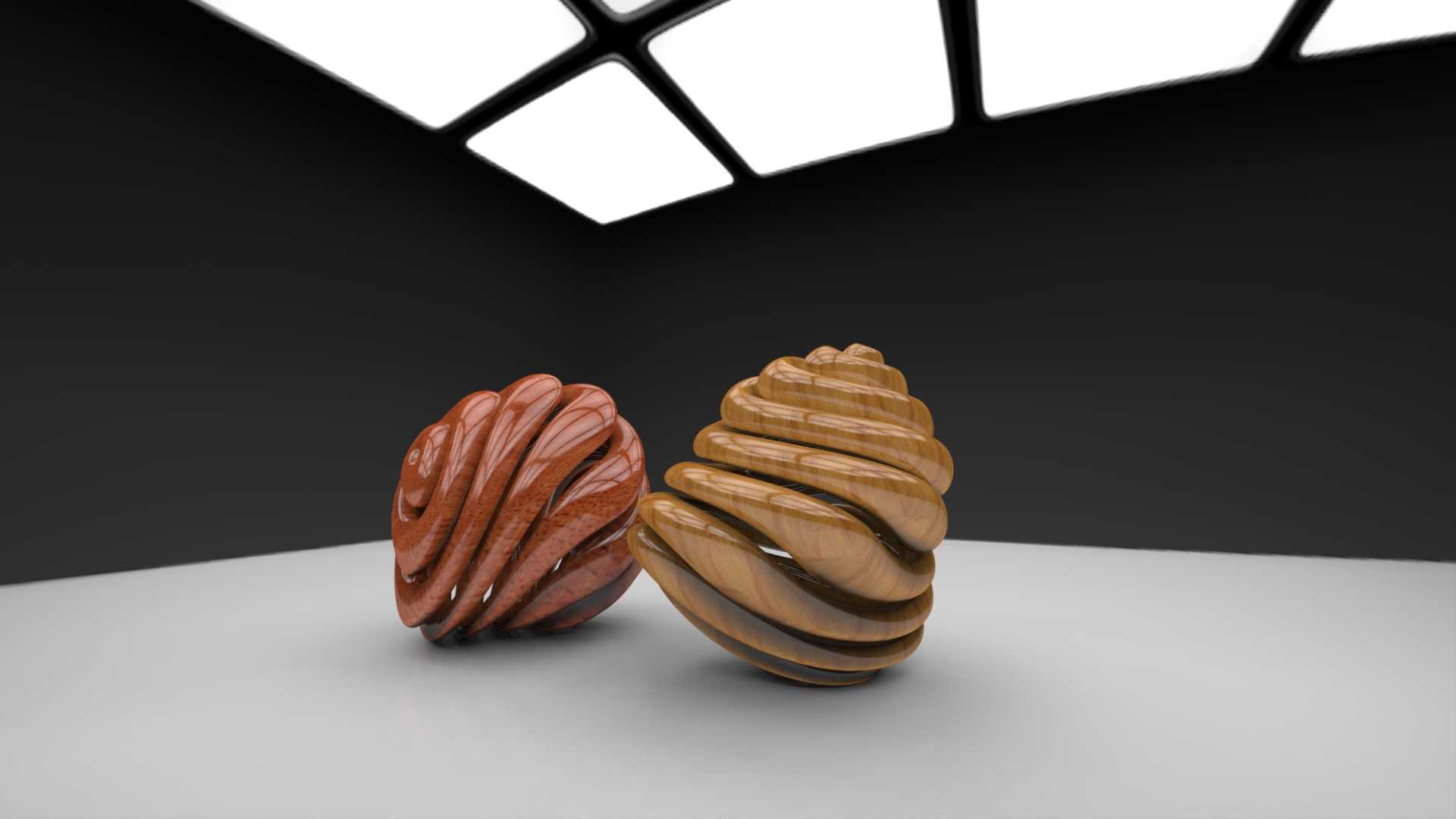

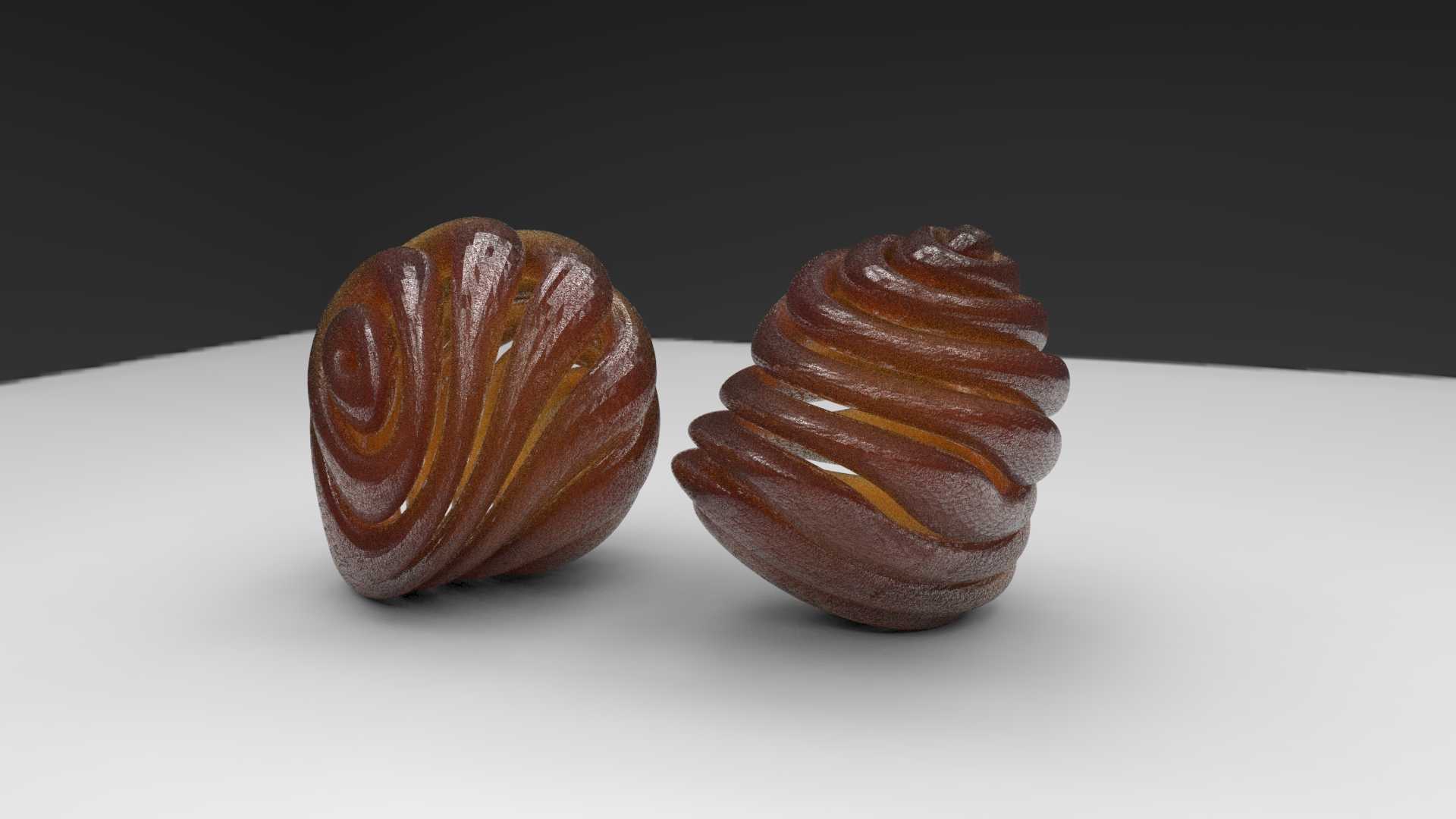

该造型采用双螺旋连续曲面构建整体轮廓，整体为类椭球回转结构，曲面沿长轴方向做等距螺旋升角排布，相邻曲面棱边做R0.8-R1.2mm的圆角过渡，避免尖锐棱边带来的触感不适，适配手持把玩的接触需求。整体外轮廓最大截面直径控制在38-42mm区间，轴向总长度控制在52-58mm区间，单手握持时可完全贴合掌心指腹弧度，长时间握持无硌手感。设计过程中先以基准长轴为中心构建基础椭球母体，再通过投影螺旋引导线切割母体曲面，将螺旋槽深度控制在3-4mm，槽底同样做圆弧过渡，保证曲面连续性的同时，让整体造型在光线照射下形成连续的光影反射带，提升视觉层次感。这类曲面结构可直接迁移应用到小型文创产品、装饰摆件、手握式工具防滑握柄的结构设计中，当应用于工具握柄时，螺旋槽结构可增加手掌与握柄的接触摩擦力，沾附少量油污时也能保持稳定握持，不会出现打滑脱手的问题；应用于装饰摆件时，连续螺旋曲面无需额外做表面分模线处理，可通过五轴加工或者3D打印一次成型，后续表面处理可直接做抛光、喷油或者电镀工序，减少二次装夹的加工误差。建模阶段需要重点控制螺旋引导线的升角一致性，避免相邻曲面出现曲率突变，否则加工时会出现刀路跳刀，成型后表面会出现明显的接刀痕，影响最终成品的触感与外观。整体结构无倒扣特征，若采用注塑工艺生产，分型面可沿椭球最大截面处设置，脱模斜度控制在1.5°即可顺利脱模，无需额外设计抽芯结构，能有效降低模具加工成本与生产成型周期。曲面壁厚控制在2.5-3mm区间，若采用树脂、蜜蜡类材质加工，该壁厚可保证结构强度，日常跌落不会出现开裂问题，同时不会因为壁厚过大导致材料成本过高。螺旋槽的走向完全贴合手部握持时的指腹弯曲方向，握持时手指可自然卡入螺旋槽内，相比光滑椭球结构，握持稳定性提升40%以上，即使手部出汗也能保持稳定持握。
