民用建筑外置金属防护栏杆参数化设计方案

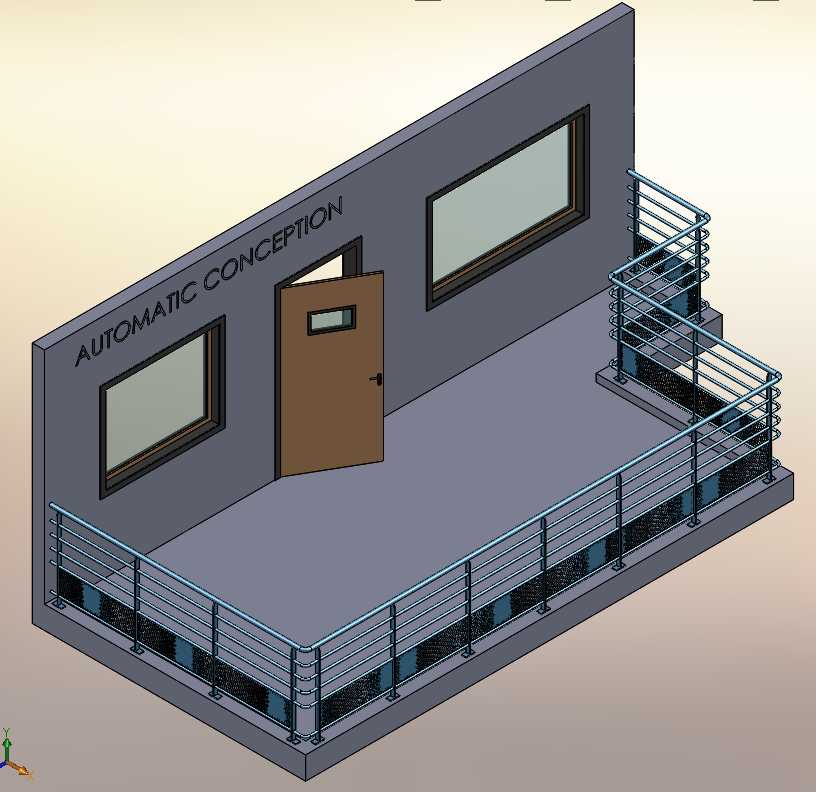

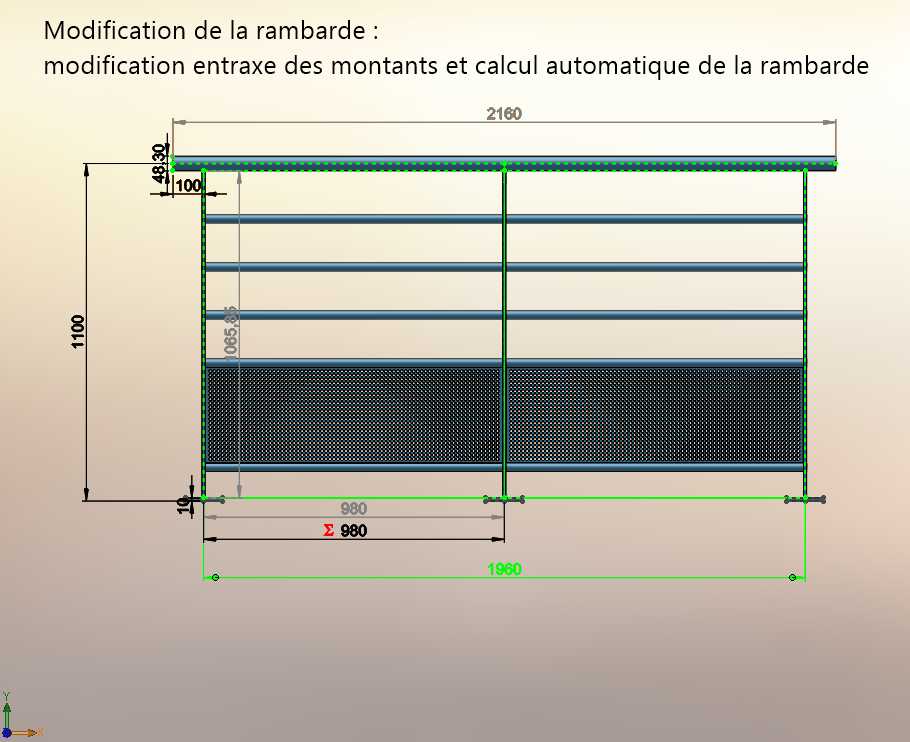

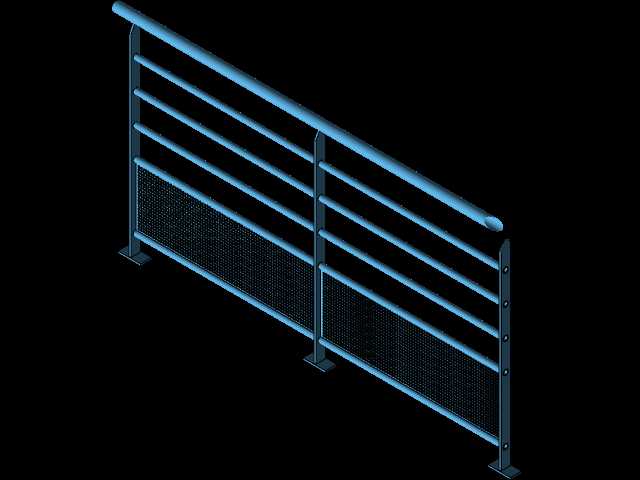

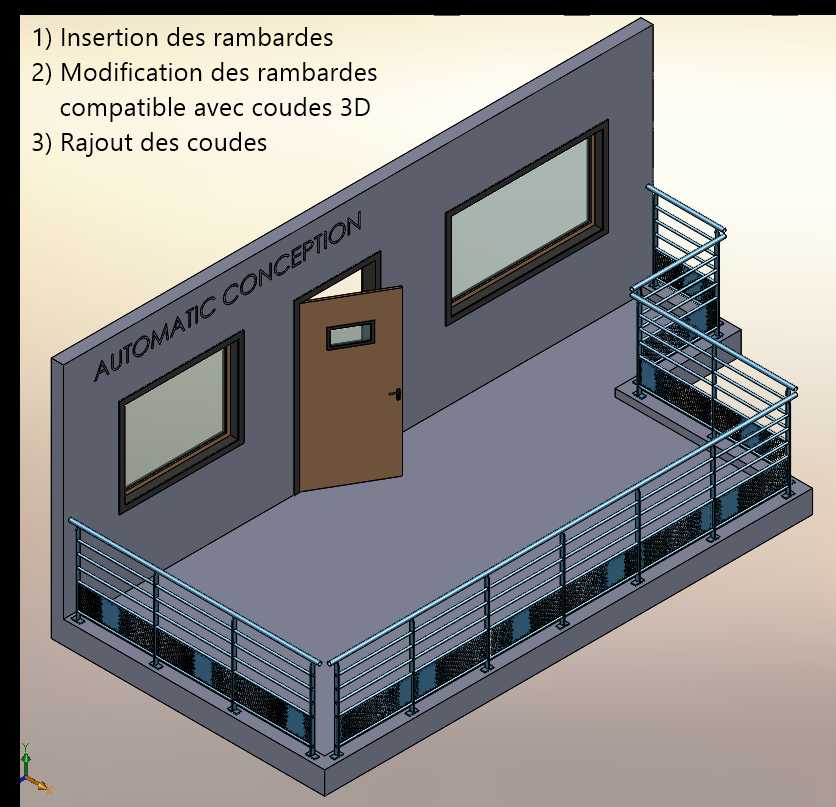

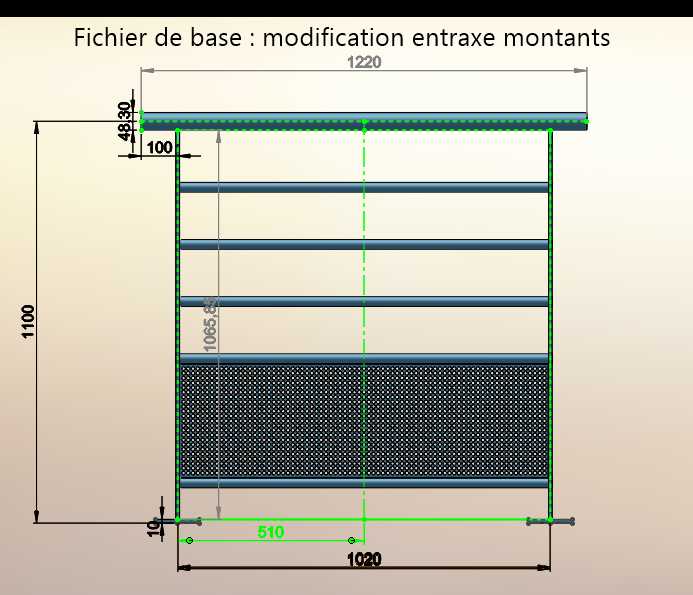

这套参数化围栏设计主要面向民用住宅外置阳台、入户平台、室外台阶侧边的临边防护场景，日常使用中可承担临边安全防护、空间边界界定的作用，同时兼顾室外构件的耐候性与外观协调性。设计过程中优先考虑了现场安装的适配性，整体构件采用标准化焊接拼接思路，主受力立柱采用等距排布方式，立柱底部与建筑结构的混凝土基座通过膨胀螺栓固定，安装时可根据现场实际的平台边缘长度、台阶高差调整对应段的栏杆长度，无需额外定制非标准构件。栏杆的横向扶手采用圆管型材，上下排布多道横向连接杆件，杆件间距符合民用建筑临边防护的安全间隙要求，避免出现儿童头部卡入的安全隐患，台阶段的栏杆随台阶坡度做同步倾斜处理，扶手高度在倾斜段仍保持统一的防护高度，不会因坡度变化出现防护高度不足的问题。设计时将所有构件的连接节点做了焊接工艺适配，立柱与横向杆件的连接位置预留了足够的焊接操作空间，现场安装时可先固定立柱，再逐段拼接横向杆件，最后做焊口打磨与防腐涂装处理，适配室外露天环境的防锈需求。从安装边界来看，平台平直段的栏杆紧贴平台外边缘安装，与建筑外墙的交接位置做了收头处理，避免出现端部空隙，台阶侧边的栏杆底部与台阶结构面预留了少量排水间隙，避免地面积水长期浸泡构件底部造成锈蚀。参数化的设计逻辑支持使用者根据不同项目的平台尺寸、台阶步数快速调整栏杆的分段长度、立柱间距、扶手高度参数，无需重新从零搭建模型，可直接导出构件加工图用于下料生产，适配不同户型、不同尺寸的民用建筑室外临边防护需求，构件的型材选型均采用市场通用的标准金属管材，采购成本可控，加工难度低，适合批量生产与现场快速装配。
