DIN导轨集成式电气控制组件结构设计

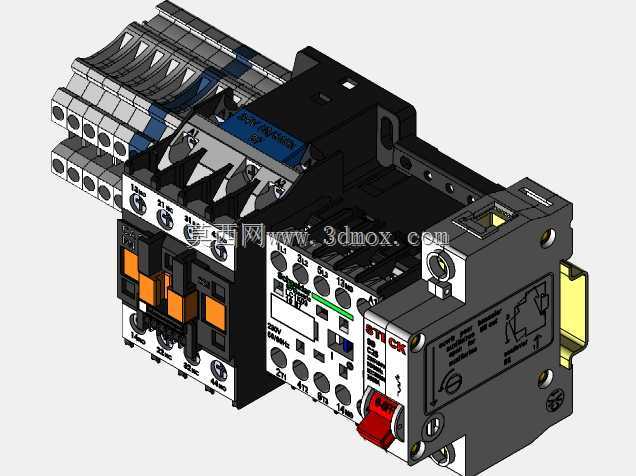

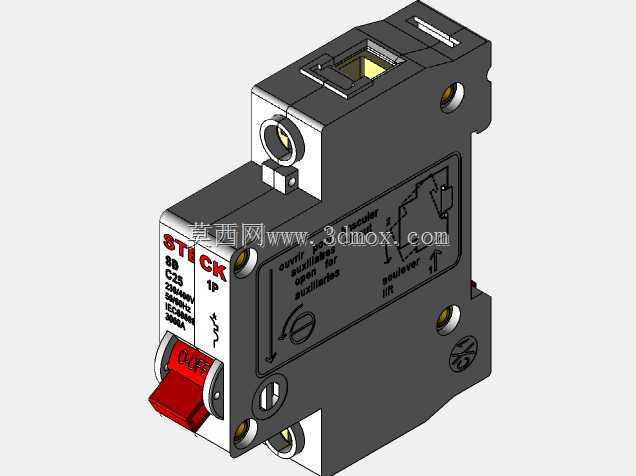

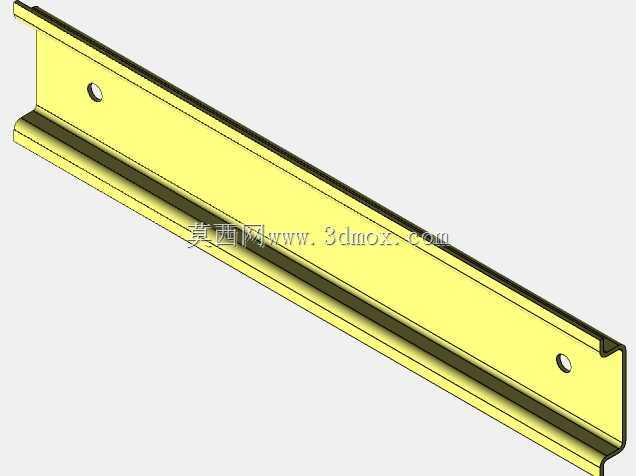

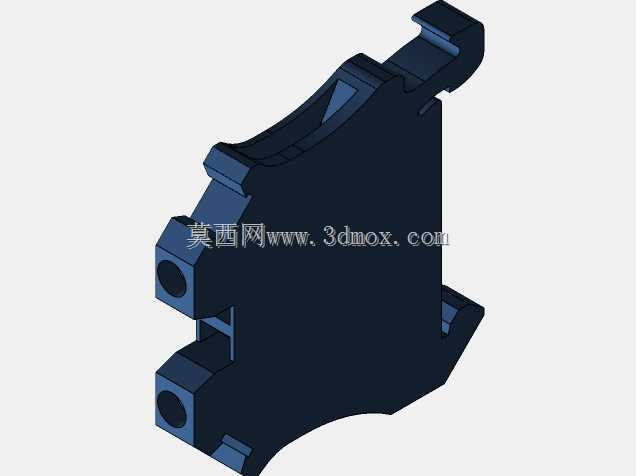

　　在低压电气柜、机床控制回路、自动化产线配电单元的搭建场景中，DIN导轨安装是当前工业电气装配领域普及率最高的标准化安装形式，这套集成化的导轨安装电气组件，完整还原了实际柜内装配的典型排布逻辑，覆盖了从进线分断、回路控制、信号转接的全链路功能模块。整套组件以标准TS35 DIN导轨为安装基底，所有元件的卡扣结构均按照导轨截面尺寸做了适配设计，安装时无需额外打孔固定，只需将元件背部的弹性卡扣对准导轨上沿按压到位，即可完成机械固定，相邻元件之间可紧密拼接，最大化利用柜内的横向安装空间，同时预留了标准的接线操作间隙，避免多回路接线时出现操作干涉。组件集成的微型断路器承担回路过载与短路保护功能，

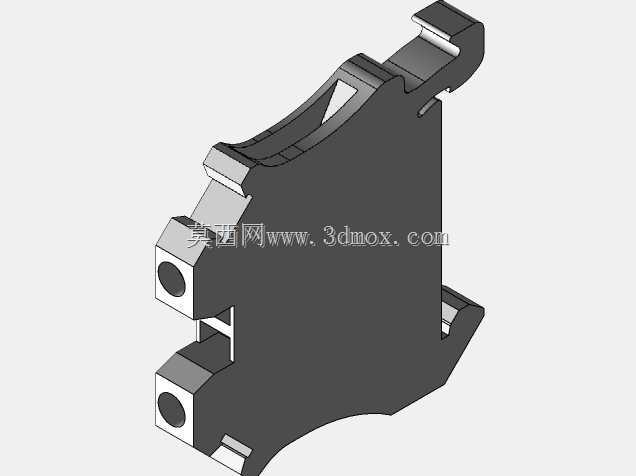

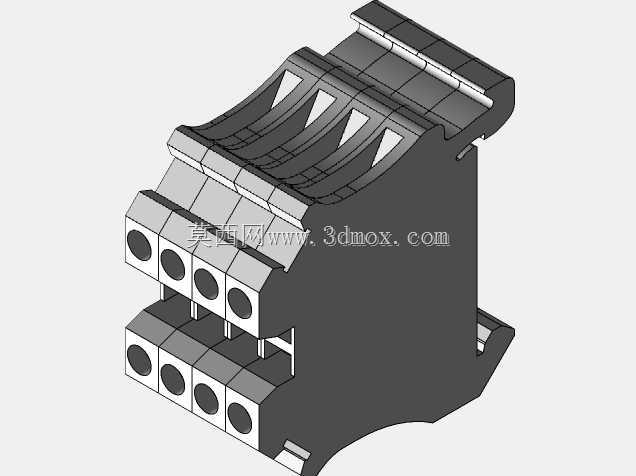

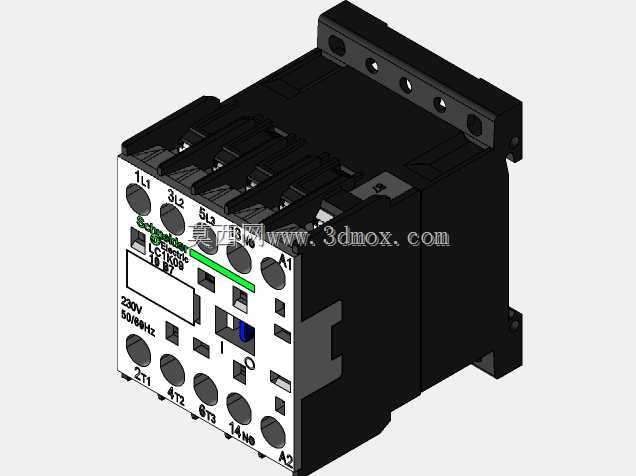

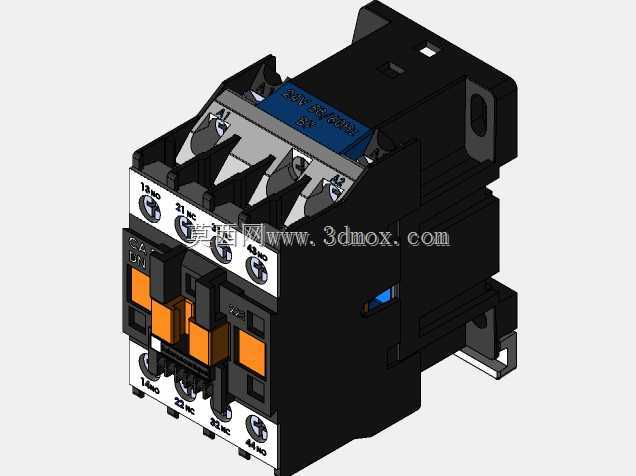

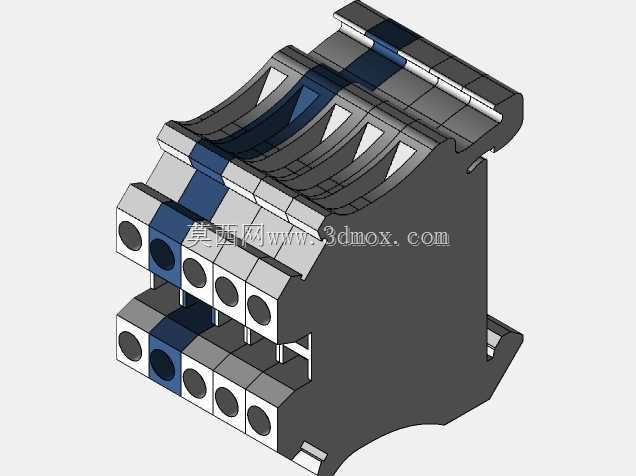

　　其进线端与出线端的接线端子均适配多规格线径的冷压端子，操作手柄的行程与脱扣指示位置完全参照实物参数设计，可直观模拟分合闸状态；中间的接触器与辅助触点模块承担负载通断控制功能，线圈接线端、主触点、辅助触点的位置排布符合常规接线习惯，触点标识清晰，可直接用于二次回路接线的模拟排布；侧边的多层接线端子排用于多回路信号的转接与分线，端子间的连接桥接件、标识卡槽均做了细节还原，可模拟实际项目中的端子编号、跨接操作。设计过程中优先考虑了安装边界的适配性，整套组件的安装深度控制在常规低压柜的安装梁与柜门的安全距离范围内，元件顶部预留了足够的走线空间，可容纳多股线束的弯折与固定，底部与安装板之间预留了散热间隙，避免长时间通电时热量堆积。

　　各元件之间的电气间隙、爬电距离均参照低压电气设计规范设置，不同电压等级的回路端子之间设置了物理隔离结构，避免接线时出现误碰短路的风险。这套模型可直接用于电气柜的三维布局校验，提前排查元件排布、走线空间、安装干涉等问题，减少现场装配时的返工量，也可作为电气设计初学者理解DIN导轨安装体系、熟悉低压元件排布逻辑的参考样例，还原真实柜内装配的实际状态。
