气动管路快插式外螺纹连接接头结构

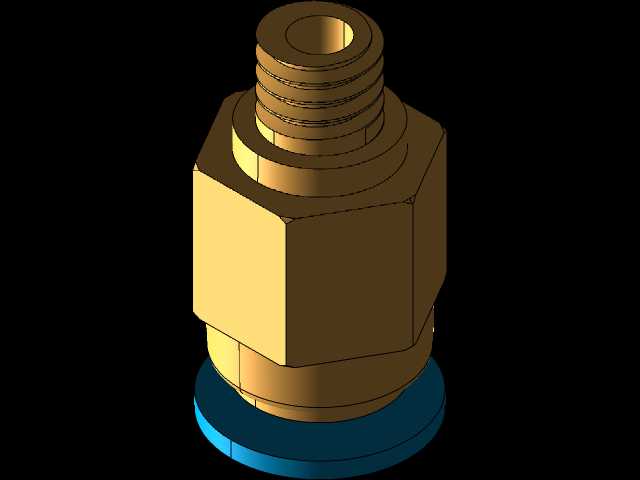

这类接头主要应用在工业气动控制系统的管路布设场景中，覆盖自动化生产线气动回路、小型气动工具供气接驳、车间集中供气支路终端等位置，承担气管与带内螺纹安装基面的快速连通作用，日常运维中无需额外套丝、缠生料带反复紧固，徒手即可完成气管的插拔操作，能大幅缩短气动管路的拆装维护时长。从功能特性来看，接头顶部的蓝色按压帽是快插机构的解锁部件，当需要拔出气管时，向下均匀按压蓝色帽体，即可撑开内部的卡簧爪片，解除对气管外壁的抱紧约束，直接抽出气管即可；插入气管时无需操作按压帽，将裁切平整的硬气管或PU气管直接插到底，内部的弹性卡爪会自动卡紧气管外壁，配合内置的丁腈橡胶密封圈实现端面密封，常规工况下0.8MPa工作气压范围内不会出现漏气脱管问题。接头中部的六角棱柱结构是安装受力位，匹配对应规格的开口扳手或活动扳手，可将接头下端的外螺纹段拧入阀块、气缸气口、气源处理件的内螺纹安装孔中，安装时需注意螺纹旋合长度不小于螺纹公称直径的1.2倍，避免螺纹咬合不足导致受压后崩牙泄漏。设计过程中优先考虑了安装边界的适配性，六角对边尺寸参照标准气动接头的通用规格设计，不会出现扳手空间不足的干涉问题；顶部按压帽的直径略大于接头主体外径，按压操作时手指有足够的施力面，不会因为空间局促导致按压不到位无法拆换气管。接头下端外螺纹的轴线与主体、顶部按压帽保持严格同轴，安装后不会出现偏斜导致的气管弯折憋气问题，内部气流通道做了顺滑过渡处理，没有直角突变结构，能降低压缩空气流过时的压损，减少回路压力损耗。在实际选型使用时，需要注意下端外螺纹的公称尺寸、适配气管的外径参数与现场需求匹配，安装前需清理螺纹孔内的铁屑、灰尘杂质，避免杂质进入接头内部卡滞密封件导致漏气，长期使用后如果出现插拔力异常或者漏气问题，可拆开检查内部卡爪是否磨损、密封圈是否老化，更换对应易损件即可恢复使用，无需整体更换接头，能降低现场运维的备件成本。这类快插接头相比传统的卡套式、扩口式气动接头，对安装人员的技能要求更低，不需要专用的压接工具，适合快节奏的产线搭建和临时气动回路改造场景，在轻工制造、电子组装、汽车零部件加工等行业的气动系统中应用十分广泛。
