三耳环形多规格微调定位卡扣

　　在桌面级3D打印设备的热端调平、小型光学实验台的镜架限位、通讯线材布设时的张紧度微调场景里，这类薄型三耳环形微调件的使用频率远高于标准紧固件。常规的锁紧螺母只能提供轴向压紧力，当需要在薄壁型材、打印喷头安装座或者细杆支架上做小范围的周向卡位、径向微顶时，一体式成型的弹性微调片可以省去额外弹簧、顶丝的装配步骤，单颗零件即可完成限位与微调两个动作。

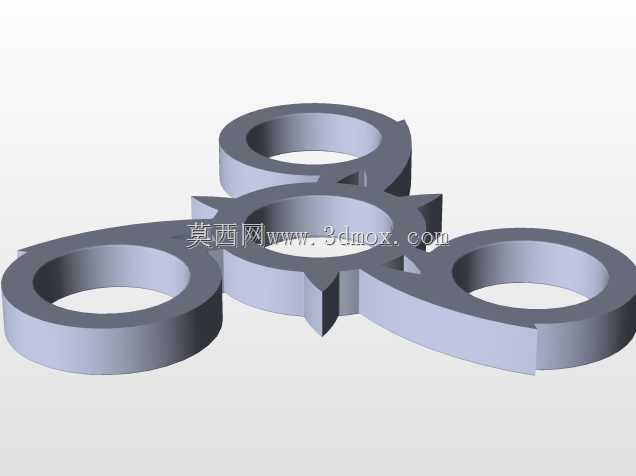

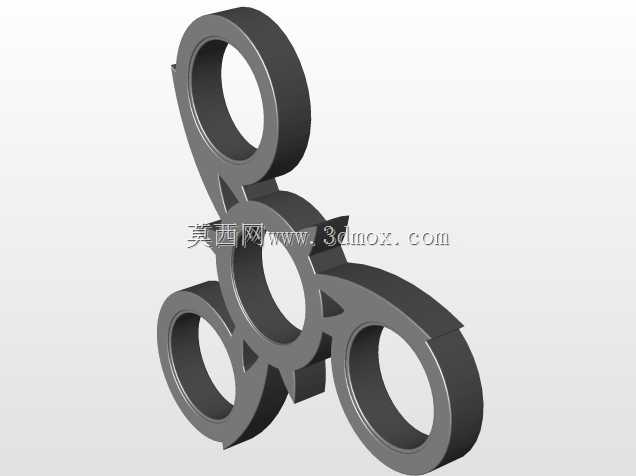

　　从结构上看，零件主体为中心带内齿的环形基座，三个方向延伸出带完整圆孔的耳片，耳片和中心环之间做了渐窄的弹性连接臂，连接臂两侧预留了小三角加强凸点，避免反复掰动时在根部出现应力断裂。中心环的内齿并非用于传动，而是当环件套在对应外径的光轴、调平螺杆上时，内齿可以咬入螺杆的螺纹牙底或者光轴表面的滚花纹理，转动到目标角度后依靠塑料自身的回弹力卡住位置，不会因为设备运行的轻微震动出现回松。三个耳片的圆孔分别对应不同的安装需求：其中一个孔可以穿过M3或者M4的锁紧螺钉，把整个微调片固定在设备机架的预设螺孔上；另外两个孔可以作为扎带穿过位、细弹簧挂钩位，或者直接套在相邻的定位柱上，限制微调片自身的转动自由度。

　　建模时首先要确认的是安装边界：这类零件采用平面FDM打印成型，整体厚度控制在2mm到3mm之间，过薄会导致弹性臂刚性不足、锁紧后容易变形，过厚则失去微调需要的弯折余量，掰动时需要的外力过大，甚至会把相邻的塑料安装座撬裂。中心环的内径要和配套的调平螺杆外径做间隙配合，单边间隙留0.1mm到0.15mm，既可以保证环件能够顺畅套入螺杆，又不会因为间隙过大出现晃动。三个耳片的圆孔中心到中心环圆心的距离需要根据实际安装空间调整，不同尺寸规格的微调件本质上就是调整这个中心距：当安装孔位距离调平螺杆较远时，加长连接臂即可获得更大的微调行程，臂长增加后弹性形变的范围变大，适合需要大幅度张紧调整的线材限位场景；臂长缩短时整体刚性更强，适合热端附近需要稳定卡位、不希望出现位移的调平点位。

　　实际装配时不需要额外工具，将中心环对准调平螺杆压入，转动耳片直到耳片孔和机架上的安装孔对齐，穿入锁紧螺钉半拧紧，此时转动整个微调片就可以带动螺杆做小幅度的升降微调，等到调平间隙达到要求后再把螺钉完全锁死，耳片压合在机架表面，配合中心环的内齿锁止，双重防松。针对靠近喷头的高温工位，可以选用PETG或者ABS材质打印，常温下的通讯走线、光学支架限位使用PLA即可满足强度需求，零件无倒扣结构，打印时不需要支撑，平放即可一次成型，批量制作的效率很高。
