BLTouch自动调平传感器三维结构设计

　　桌面级FDM设备在长期使用中，热床平面度、框架装配公差与龙门平行度误差会直接累积到首层贴合质量上，手动调平依赖塞尺与手感，更换耗材或拆装喷嘴后又要反复校准。BLTouch这类接触式自动调平传感器，就是为解决Z轴零点与床面多点高度补偿而设计的，它通过可伸缩探针逐点触碰热床，把机械接触转化为电信号反馈给主控，再由固件生成网格高度矩阵，实现打印前的自动找平。

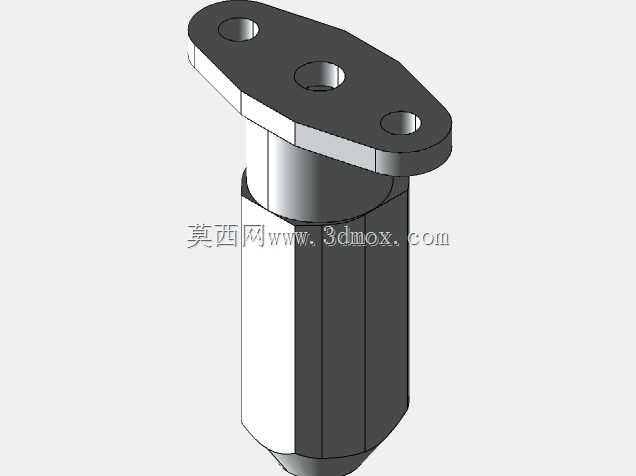

　　从结构上看，这套模型还原了经典款BLTouch的典型外形：下部为圆柱形主体外壳，内部容纳探针升降与触发机构，底部伸出一根细长金属测针；上部是带安装法兰的端盖，法兰上预留两个固定孔，用于将传感器锁附在挤出头或喷嘴旁的支架上。整体轮廓紧凑，圆柱段直径较小，便于贴近喷嘴布置，缩短探针触点与喷嘴中心的XY偏移量，从而降低偏移补偿带来的误差。

　　设计思路上，探针采用可回缩结构，触碰床面时针针被顶起触发，非测量状态下收回，避免打印过程中剐蹭模型或热床。安装法兰的孔位与高度需要结合具体挤出机构匹配：传感器下端探针触发位置应与喷嘴尖端保持确定的Z向高度差，XY方向则尽量靠近喷嘴，常见偏移在十几到几十毫米量级，固件中需准确录入X、Y、Z偏移值。建模时要重点保证法兰孔间距、圆柱外径与探针行程的合理性，外壳壁厚均匀，既保护内部线圈与弹簧机构，又控制整体重量，避免增加挤出头负载影响打印速度。

　　实际应用中，这类传感器适配多种主控板与固件，调平时探针在热床上方按网格点阵下落接触，采集各点高度差后补偿Z轴运动，对翘曲热床、玻璃平台或柔性贴膜都有较好适应性。结构设计人员在做挤出头集成时，需预留传感器安装空间、走线通道与冷却避让，确保探针下落路径无干涉，并与喷嘴、风扇罩、BLTouch支架协同定位。三维建模阶段把外壳、法兰、探针与安装孔位完整表达，可直接用于支架设计、装配干涉检查与3D打印自制件验证，帮助设备在更换热床或维护后快速恢复稳定的首层成型能力。
