铃木DRZ400SM越野摩托车后制动碟刹盘

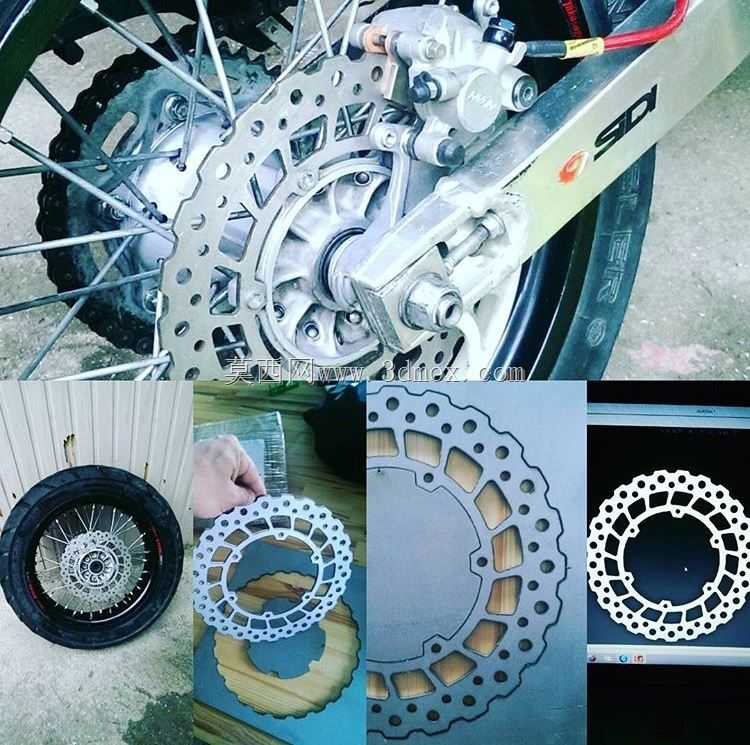

　　这套结构针对铃木DRZ400SM这类滑胎越野车型的后轴制动需求展开，核心是一片浮动式碟刹转子，承担后轮减速与驻车锁止时的摩擦传力任务。越野滑胎场景下车辆频繁在土路、铺装路面切换，后刹介入频次高、热负荷波动大，制动盘既要承受刹车片的持续夹持摩擦，又要在泥水、砂石冲击下保持形位稳定，因此结构设计围绕散热、排屑与抗热变形三条主线推进。

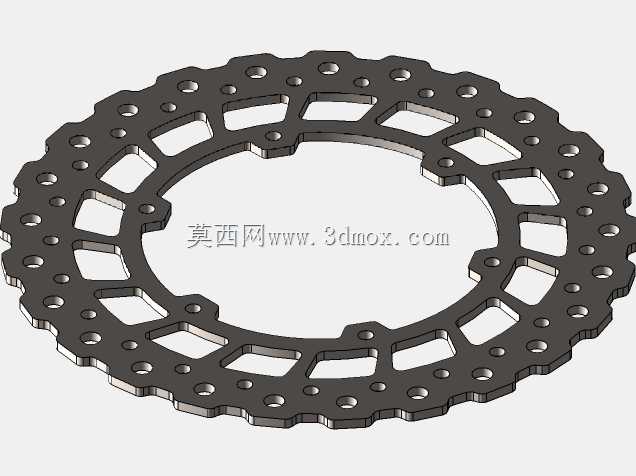

　　从外形看，盘体外缘采用波浪形轮廓，而非整圆封闭结构。这种非圆边在旋转时能周期性打断刹车片与盘面之间的气膜，强化对流换热，同时轮缘均布的小圆孔与内圈交错排布的异形镂空窗口共同构成散热通道：高速转动时空气从外侧小孔切入，经大尺寸窗口从内侧甩出，带走摩擦产生的热量，也让泥水、磨屑随离心力直接排出，避免颗粒夹在片盘之间划伤摩擦面。镂空同时削减了旋转质量，降低后轮非簧载惯量，对越野车型的悬挂响应和加速灵活性都有实际意义。

　　安装边界方面，盘体中心为大直径中空避让区，用于套过后轮毂轴套与链轮座；内圈沿周向分布的凸台与安装孔位对应轮毂螺栓分布圆，建模时需严格匹配孔位节圆直径、孔径与相位角，保证装车后盘体与轮毂同轴，端面跳动控制在制动系统允许范围内。盘片厚度方向为摩擦工作面，两侧平面度直接决定刹车片贴合面积与制动手感，建模中对摩擦环带的厚度、内外径尺寸做了等比例还原，外缘波浪齿与小孔的相对位置也按实车排布。

　　设计思路上，内外两圈孔阵分工明确：外缘密集小孔侧重散热与刮除刹车片表面粉尘，内圈大窗口兼顾减重与通风，连接摩擦外环与安装内环的筋条在镂空之间形成传力路径，保证制动扭矩从摩擦面可靠传递到轮毂。筋条走向与截面宽度经过权衡，既不能过宽导致散热不足、热应力集中，也不能过窄造成刚性下降、制动时盘面震颤。整体结构在三维中按实体建模，可直接用于干涉检查：装车状态下需核对盘体与后平叉、卡钳、链轮护板之间的旋转间隙，确认卡钳活塞作用区间完全落在摩擦环带内，避免偏磨。这类制动转子作为摩托车行走系统的安全件，其几何精度与结构合理性直接关系制动效能，建模时对安装孔、摩擦面、散热结构的还原，为后续卡钳匹配、轮毂改装及制动性能校核提供了可靠的数模基础。
