飞利浦欧司朗照明灯具反光罩卡扣结构

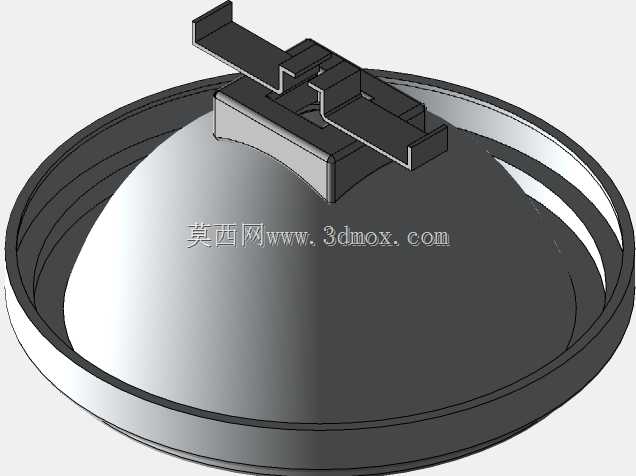

　　该结构件围绕商用照明灯具的光源固定与光路反射需求展开，整体由碗状反光腔体与顶部弹性卡扣两部分构成，适配飞利浦、欧司朗同规格光源模组的装配场景，常见于嵌入式筒灯、轨道射灯、展陈照明灯具的内部安装环节。反光腔体采用回转抛物面轮廓设计，曲面曲率经过反复校核，能够将光源发出的漫射光线定向汇聚，减少光线向灯具背部无效散射，提升出光效率，腔体边缘设置一圈外翻折边，既可以强化薄壁壳体的结构刚性，避免冲压或注塑成型后出现曲面翘曲，也能作为装配定位面，嵌入灯具外壳的预留卡槽内完成周向限位。顶部卡扣采用对称双悬臂弹性结构，卡扣根部与反光罩顶部的安装基座一体衔接，悬臂末端设置卡位凸台，装配时对准灯具支架的导轨槽推入，弹性臂受力产生微量形变，

　　待凸点卡入支架对应定位孔后即可自动锁止，无需额外螺丝紧固件，装配工序耗时短，后期维护拆卸时只需按压两侧弹性臂即可脱出，适配自动化产线的快速装配节拍。设计过程中优先核对了安装边界尺寸：反光罩的最大外径需匹配灯具外壳的内腔直径，预留0.2至0.3毫米的装配间隙，避免壳体公差累积导致装配件卡滞；顶部卡扣的跨距、悬臂厚度经过受力验算，弹性变形量控制在材料许用应变范围内，反复拆装十余次仍能保持足够的卡紧力，不会出现塑性断裂或松动脱落。曲面部分做了等壁厚处理，壁厚均匀过渡，避免成型过程中出现缩痕、应力集中问题，卡扣与基座衔接位置做了圆角过渡，削减应力集中系数。该结构同时兼顾光学性能与机械安装可靠性，既可以作为独立灯具配件用于成品灯具的组装，

　　也能为同类照明产品的卡扣固定结构设计提供参考，建模过程中完整还原了曲面曲率、卡扣细节、折边特征，结构工程师可直接在此基础上调整尺寸参数，匹配不同功率、不同规格的光源安装需求，也可通过仿真模块验证卡扣的插拔力、结构强度，优化悬臂的厚度与长度参数，在保证连接可靠性的前提下降低装配所需的按压力度，提升人工装配与自动化产线装配的顺畅度。
