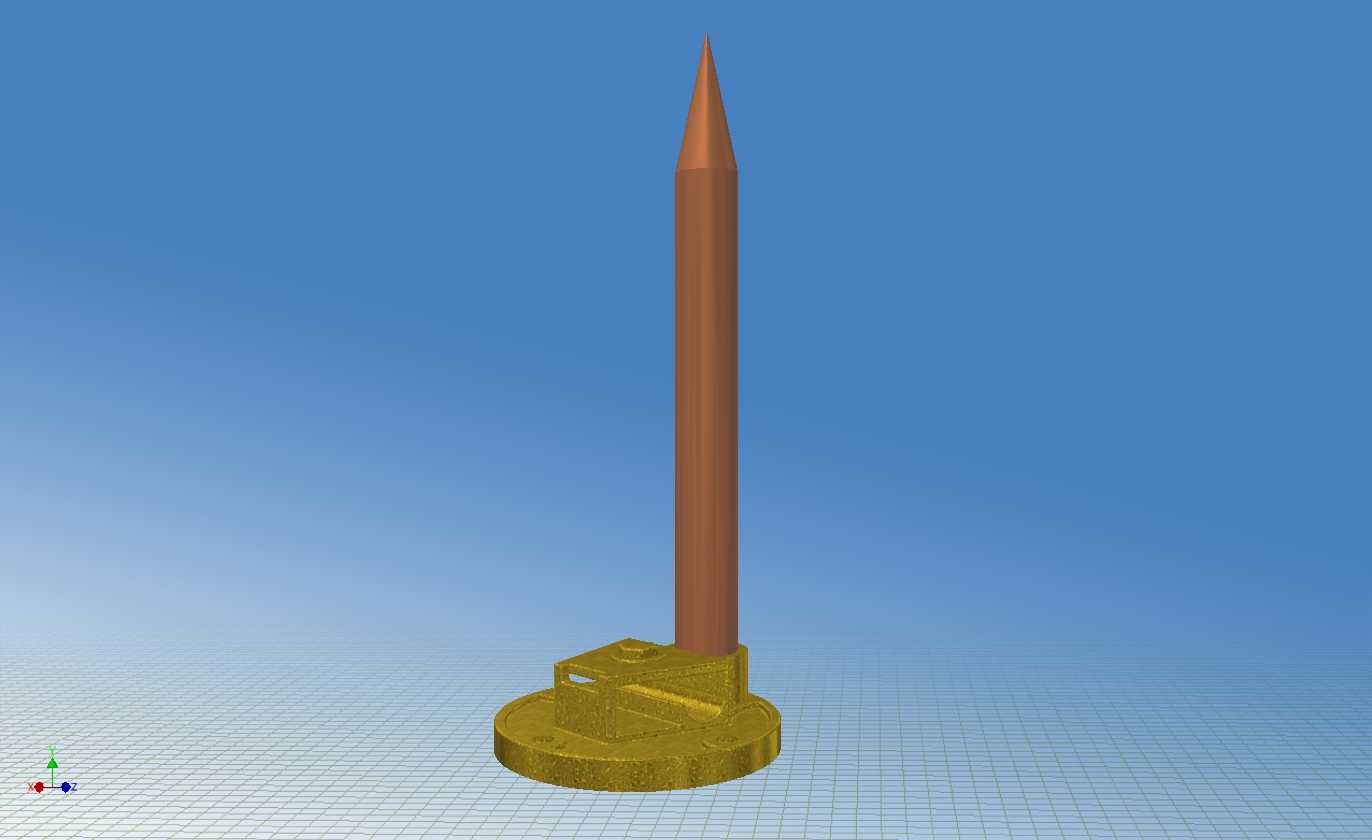

户外接闪杆接闪端头结构设计

这类接闪端头是户外直击雷防护系统的前端核心构件，主要部署在建筑屋面、通信塔架、电力杆塔、大型户外设备顶部等易受直击雷侵袭的点位，作用是优先承接雷电放电通道，将雷电流通过配套的引下线导入接地网，避免被保护对象直接遭受雷击破坏。从结构设计来看，整体采用分体组合式构型，上部为细长锥形接闪杆身，锥尖做小角度收窄处理，能有效提升尖端电场畸变效应，更易引导雷电先导接闪，降低周边区域的绕击概率；杆身采用等直径圆柱段衔接锥尖与底部基座，圆柱段长度经过电场仿真优化，既保证接闪高度满足保护范围计算要求，又不会因长细比过大在强风环境下产生共振变形。底部为圆盘式安装基座，基座上预留了螺栓安装孔位与定位凸台，安装时可直接贴合在预埋的金属支座或法兰盘上，通过螺栓紧固完成固定，基座与杆身的衔接位置做了加厚过渡处理，避免应力集中导致杆身在强风、覆冰等极端工况下发生断裂。设计过程中需要兼顾接闪效率与结构可靠性，锥尖部分的圆角半径控制在极小范围，保证接闪灵敏度的同时，避免尖端过薄在长期户外日晒雨淋环境下出现锈蚀剥落；基座的安装孔位采用对称布局，适配常规的防雷支架安装尺寸，无需额外定制转接件就能完成现场装配，安装边界适配市面上多数通用接闪杆支架的安装孔距，现场施工时可直接替换同规格老旧接闪端头，降低改造成本。杆身与基座的连接采用整体成型或可靠的嵌装结构，保证雷电流传导路径的连续性，避免连接位置出现接触电阻过大，在泄放雷电流时产生局部过热问题。实际应用中，这类接闪端头可根据被保护对象的防雷等级调整整体高度，配套不同直径的引下线完成整套防雷系统搭建，在民用建筑、工业厂区、通信基站等场景都能适配，结构上没有复杂的活动部件，后期维护仅需定期检查紧固螺栓的锈蚀情况与锥尖的完好度即可，长期运行可靠性较高。建模过程中重点还原了锥面的收角参数、基座的安装孔位分布、过渡段的圆角尺寸，确保模型导入仿真软件后可直接开展接闪范围模拟、风载荷受力分析等工程计算，也可直接用于生产加工的图纸导出参考。
