手摇式小型混凝土搅拌装置结构设计

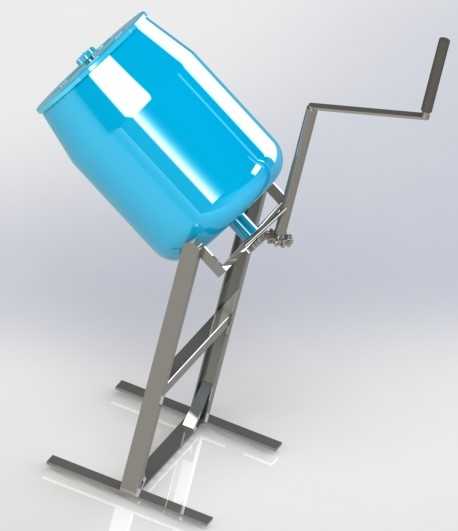

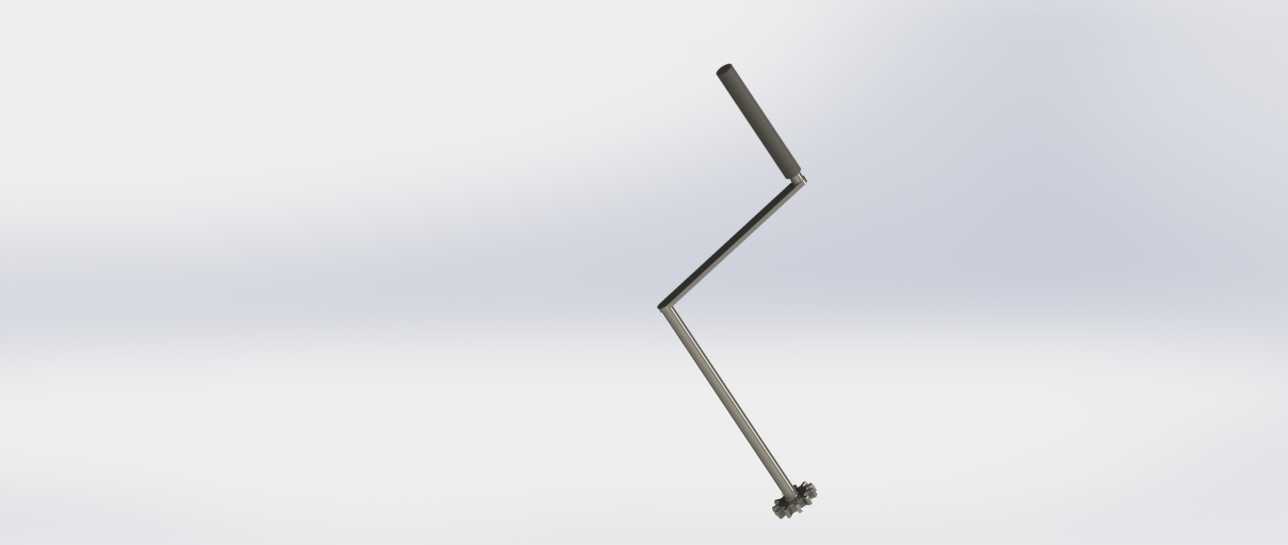

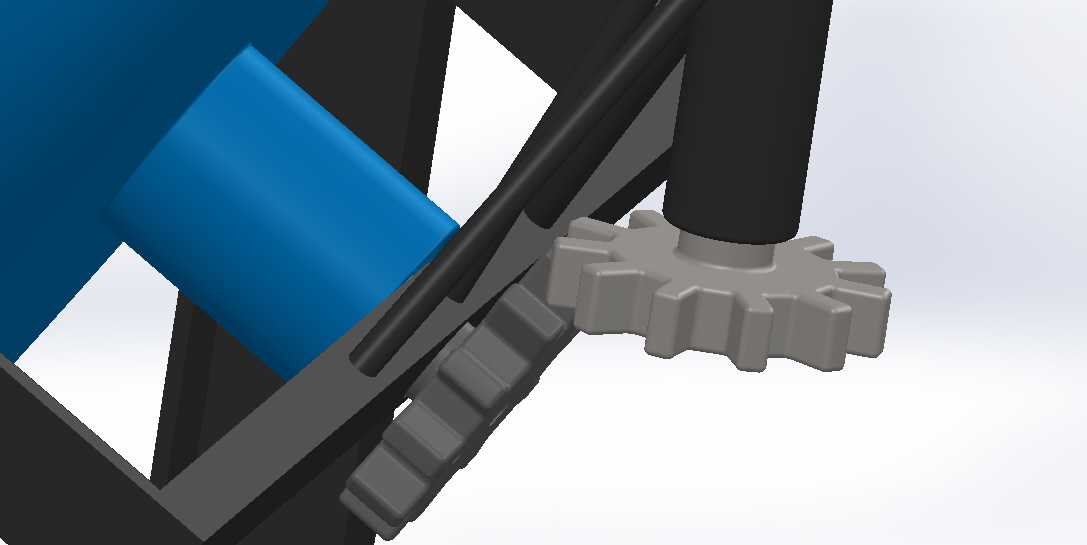

这款手动驱动的小型混凝土拌合设备，主要面向零散小体量混凝土作业场景设计，常见于农村自建房局部修补、庭院小型土建施工、户外无供电区域的零星砼作业，也可用于实验室小批量砂浆、细石混凝土的拌合工序，无需外接电源即可完成拌合操作，适配缺乏电力配套的野外零散施工需求。设备核心搅拌筒采用倾斜布置结构，筒身与水平方向保持适配拌合的倾角，内部配置的搅拌桨随筒身转动过程中完成物料的翻拌、混合动作，端部设置的60度啮合小齿轮传动副，将手摇曲柄的输入扭矩平稳传递至搅拌筒，传动比经过匹配设计，手动摇转时的操作力控制在成年人可轻松施力的区间，避免操作过程中出现费力、卡滞的问题。支撑结构采用弯折型钢焊接成型的X型支腿，底部设置横向支撑脚，整机放置于平整地面时即可获得足够的支撑稳定性，作业过程中不会因摇转施力出现侧翻、滑移问题，支腿的高度经过人体工程学匹配，操作人员站立摇转曲柄时手臂处于自然施力角度，长时间作业也不易产生过度疲劳。搅拌筒的出料端采用敞口倾斜设计，拌合完成后只需扳动筒身锁定机构，即可将筒身进一步倾斜倒出完全混合好的混凝土物料，无需额外辅助卸料工具，残留物料清理也十分便捷。手摇曲柄采用弯折式结构，握持端设置防滑套，摇转半径经过优化，既保证足够的输入力矩，又不会因回转半径过大造成操作干涉。整机所有结构件均采用常见型钢、板材加工成型，无复杂异形加工件，生产制造门槛低，日常维护仅需定期在齿轮啮合处加注润滑脂即可，传动结构外露便于观察磨损情况，故障排查与零件更换都十分简便。从安装边界来看，整机占地尺寸较小，无需固定地脚螺栓，放置于硬化平整地面即可开展作业，转移时可通过支腿底部的间隙穿入抬杆，由两人即可完成短距离转运，适配多点位零散作业的频繁转场需求。设计过程中重点优化了传动副的啮合间隙，避免手摇过程中出现空程、回打问题，搅拌筒的壁厚经过强度校核，可承受小粒径骨料拌合过程中的冲击磨损，正常使用工况下具备足够的使用寿命，支架的焊接节点均做了加强处理，可承受拌合过程中物料偏载带来的交变载荷，不会出现支架变形、开焊等问题。
