混凝土搅拌站骨料储料配料舱结构设计

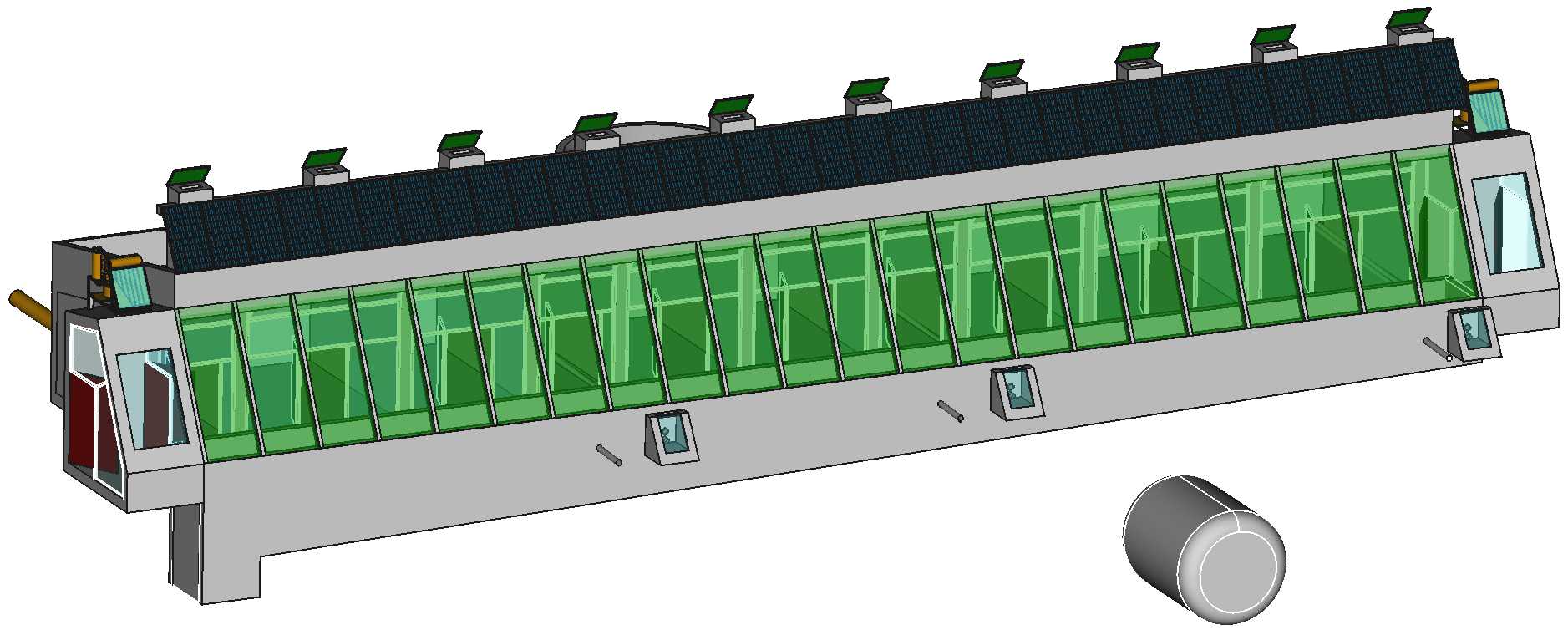

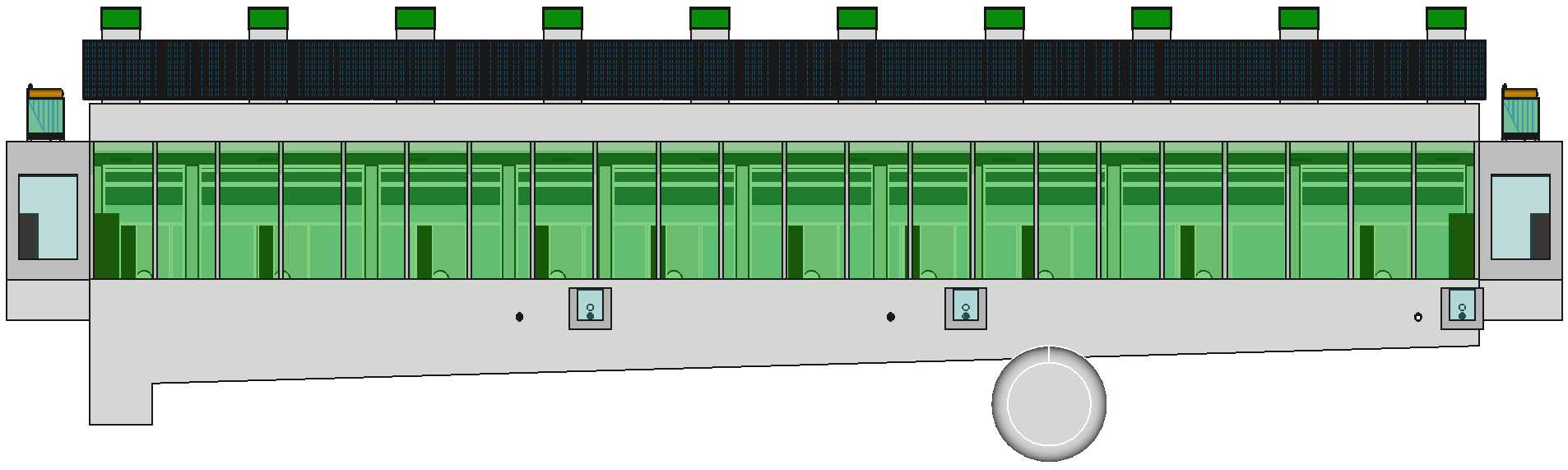

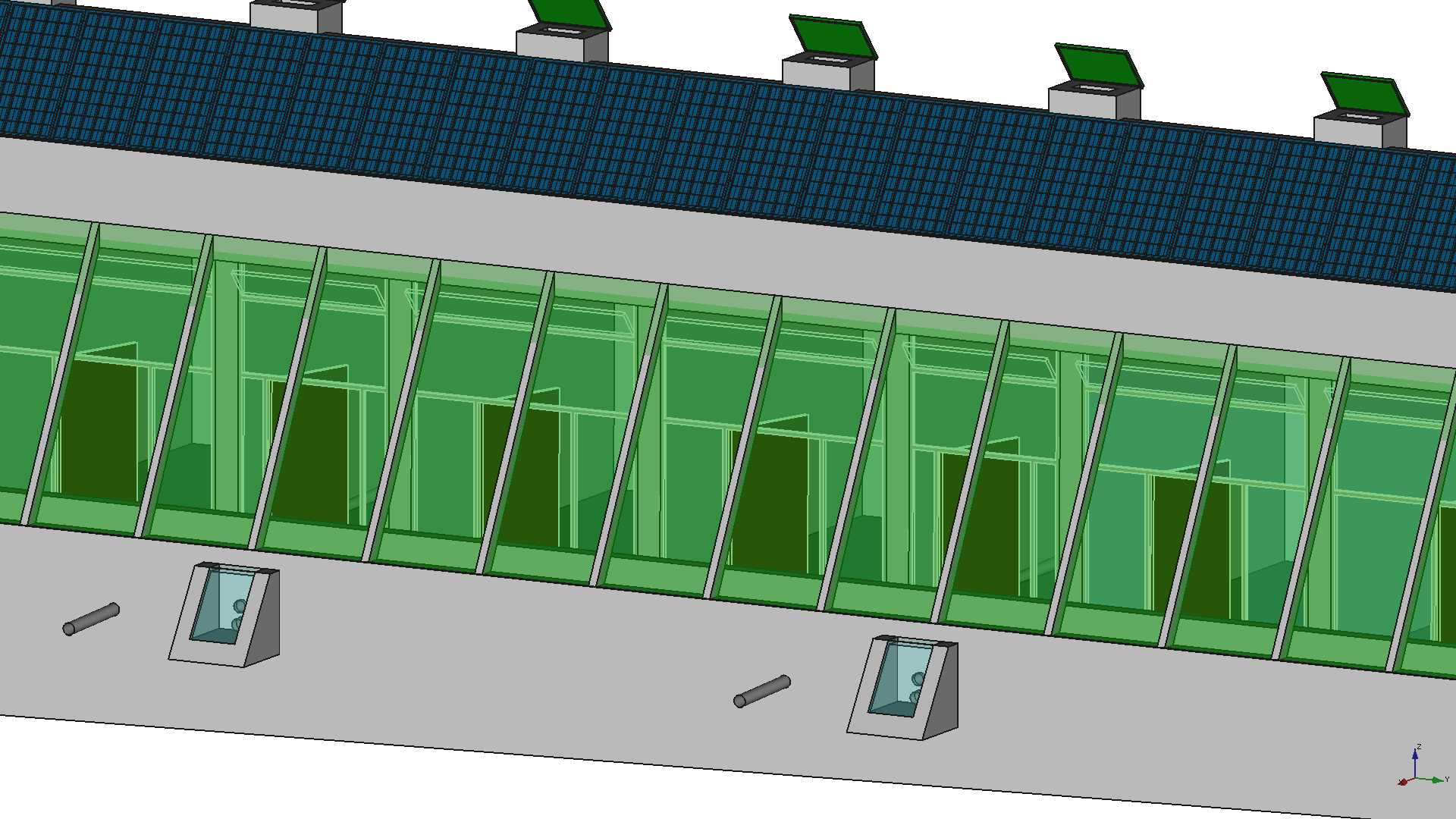

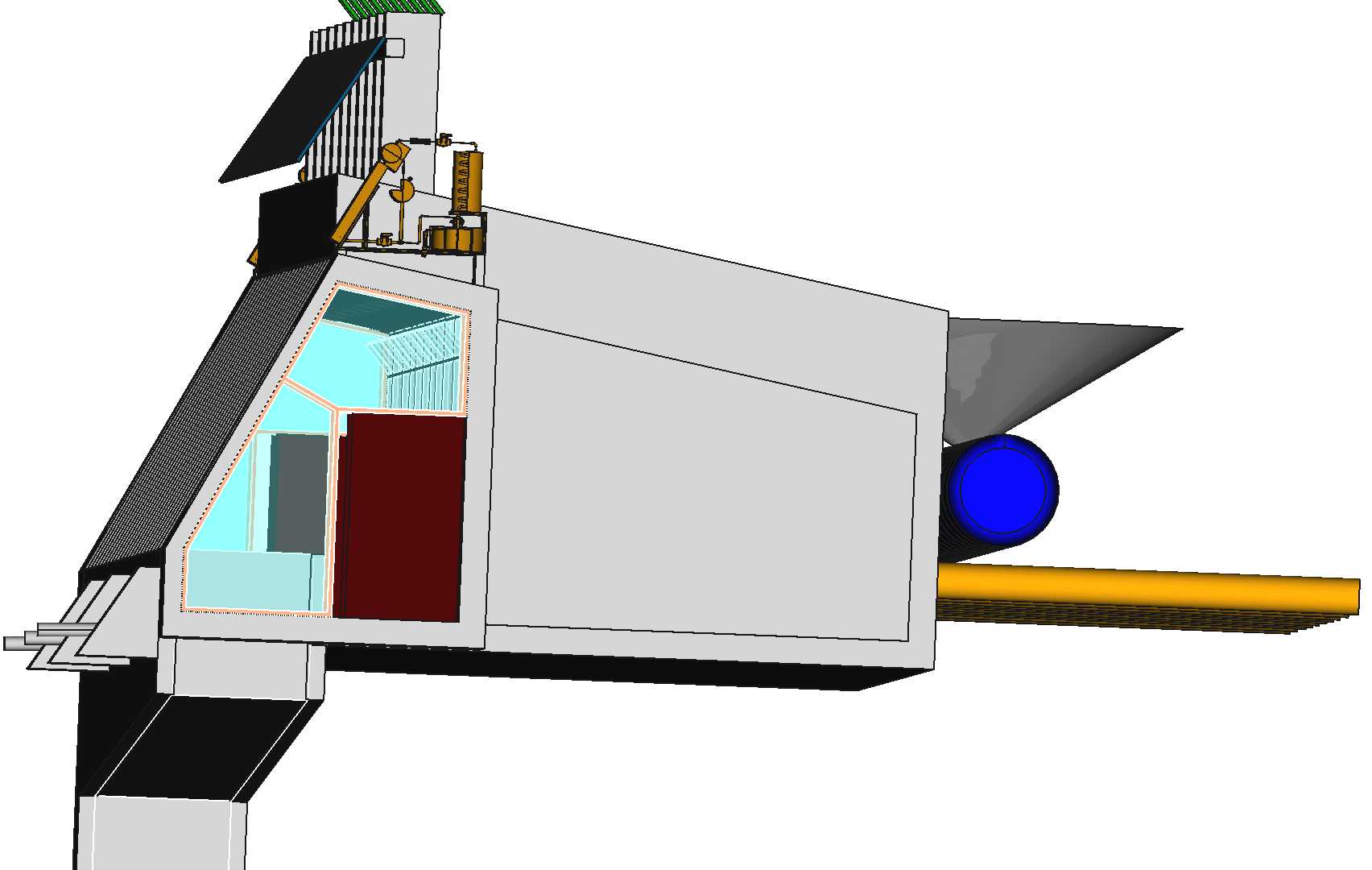

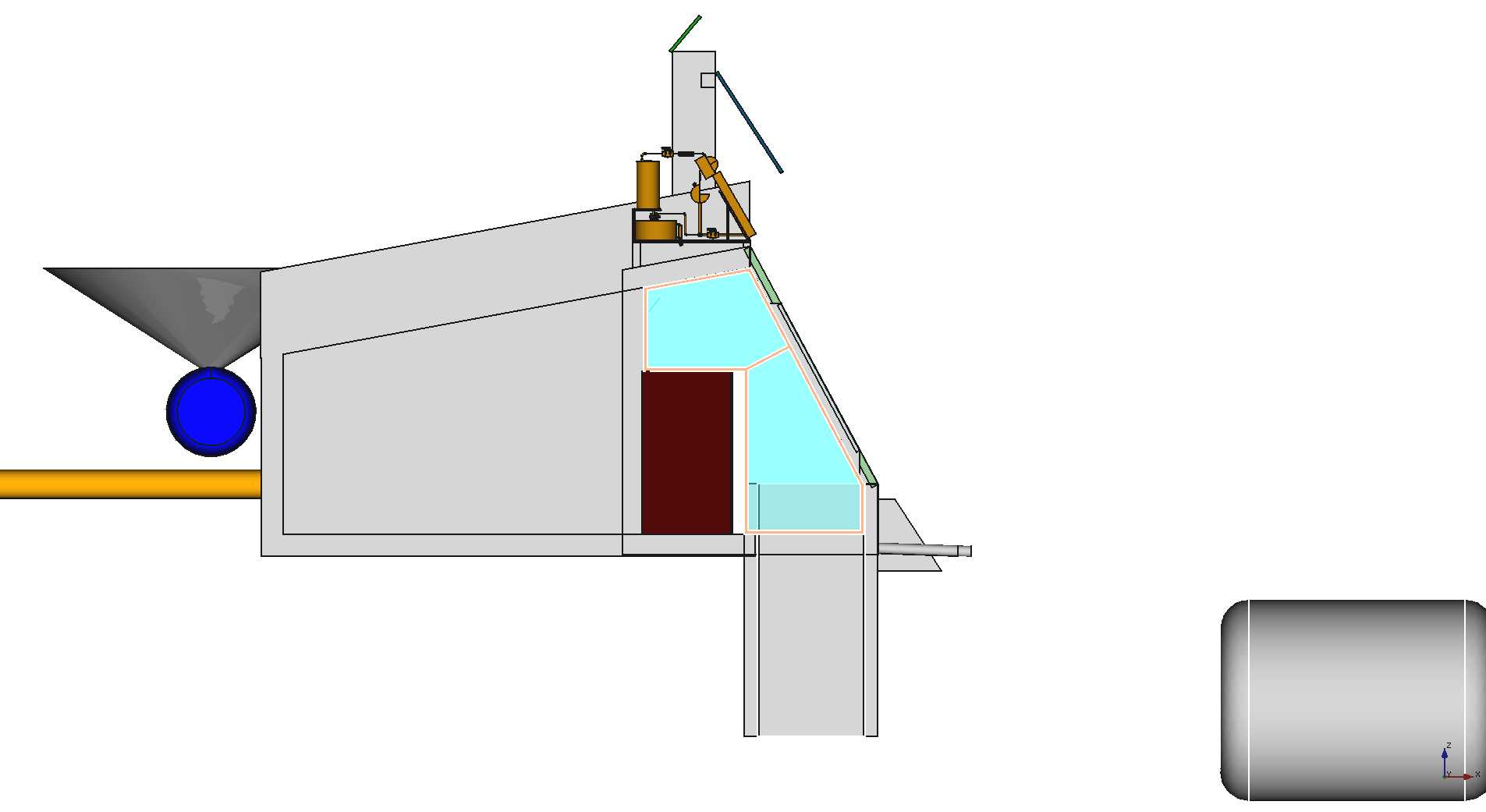

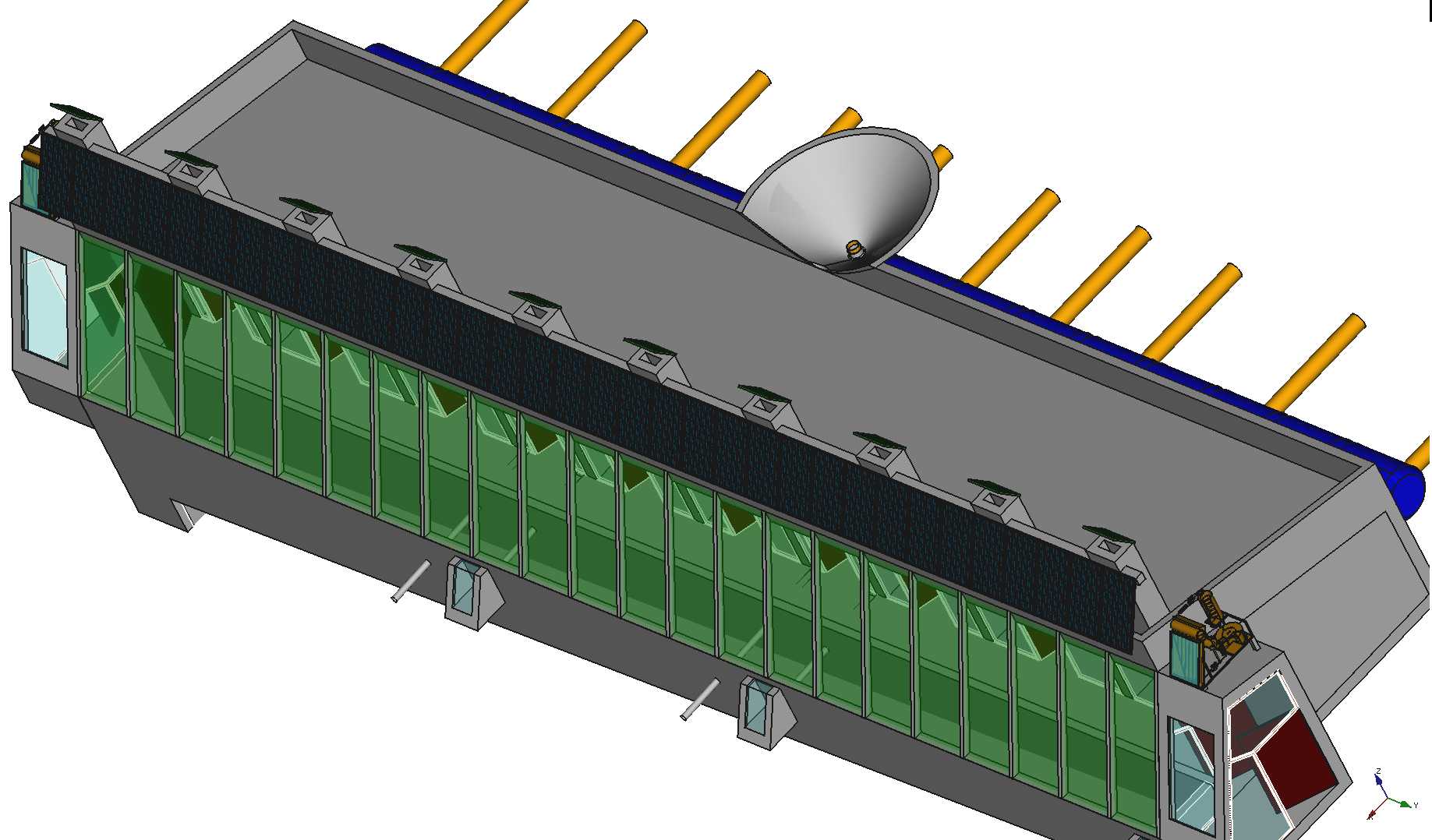

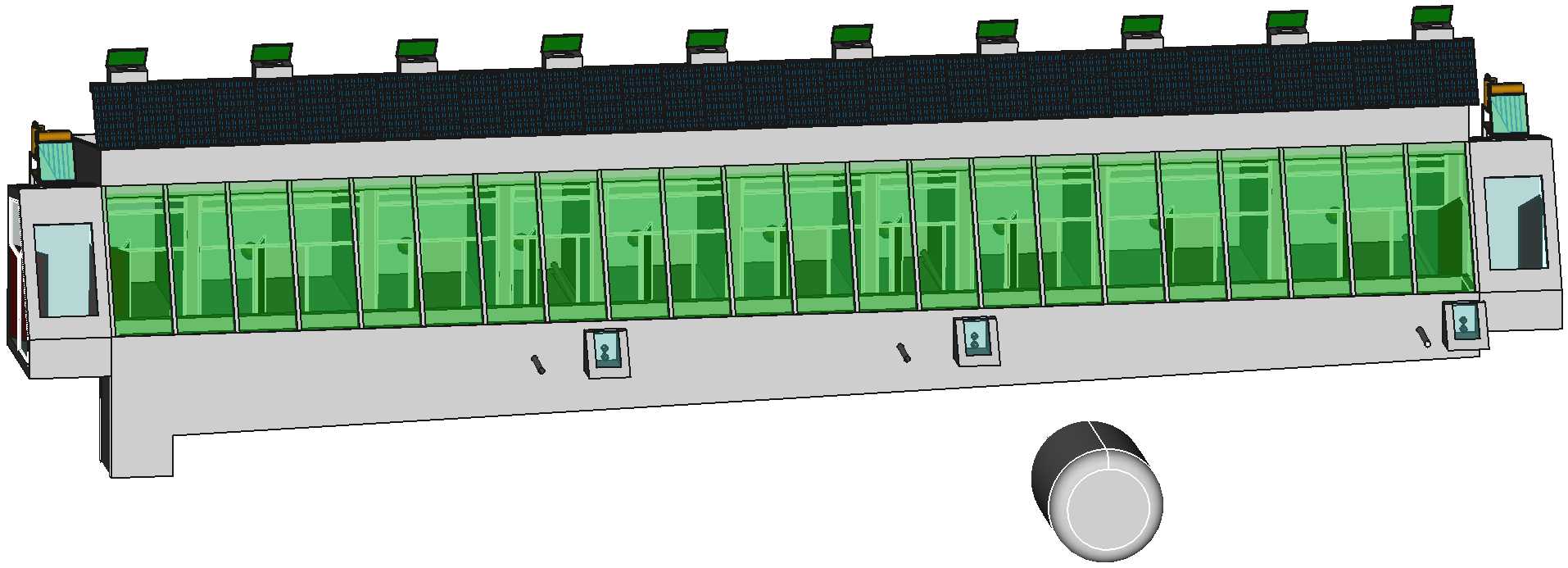

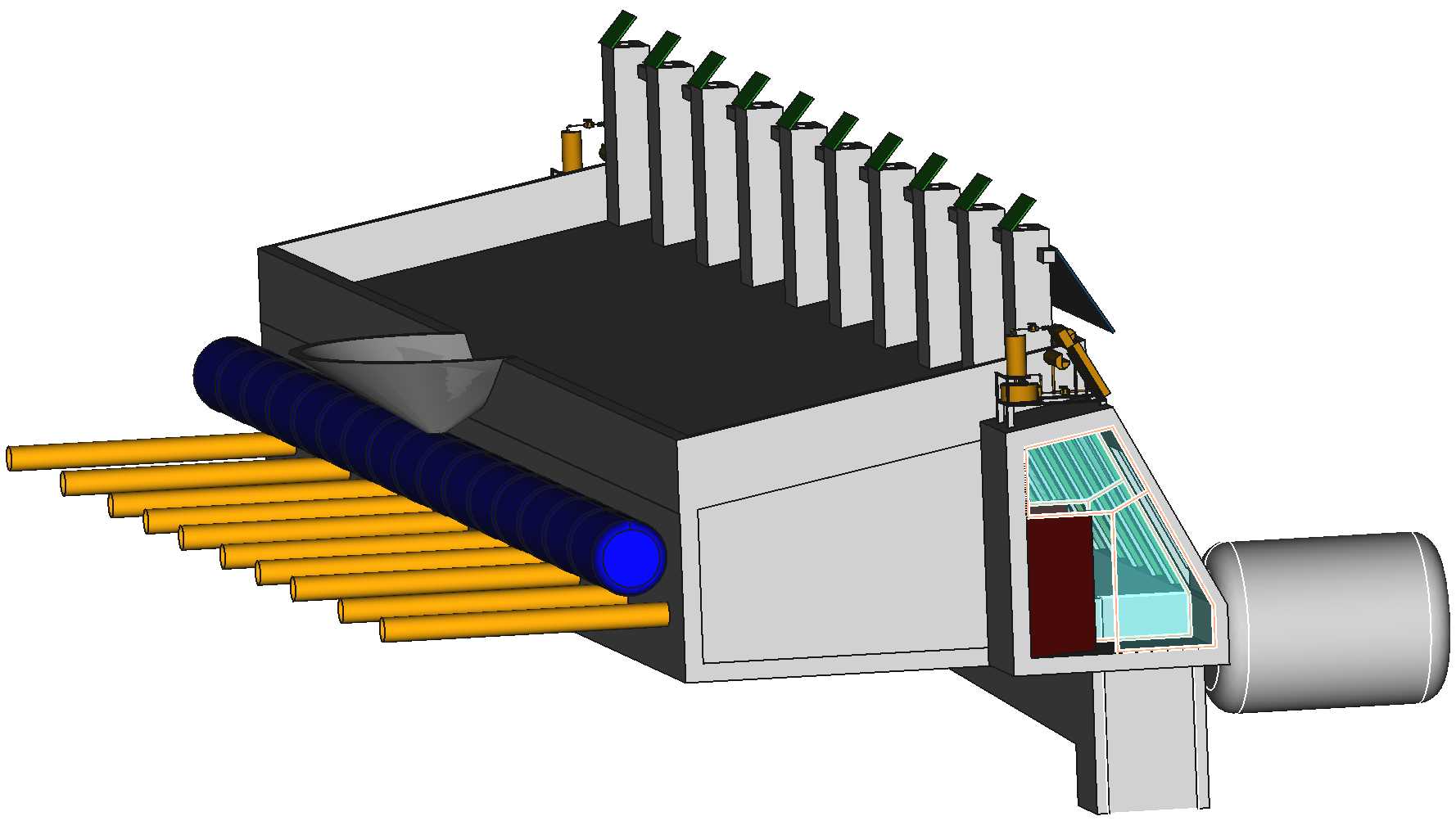

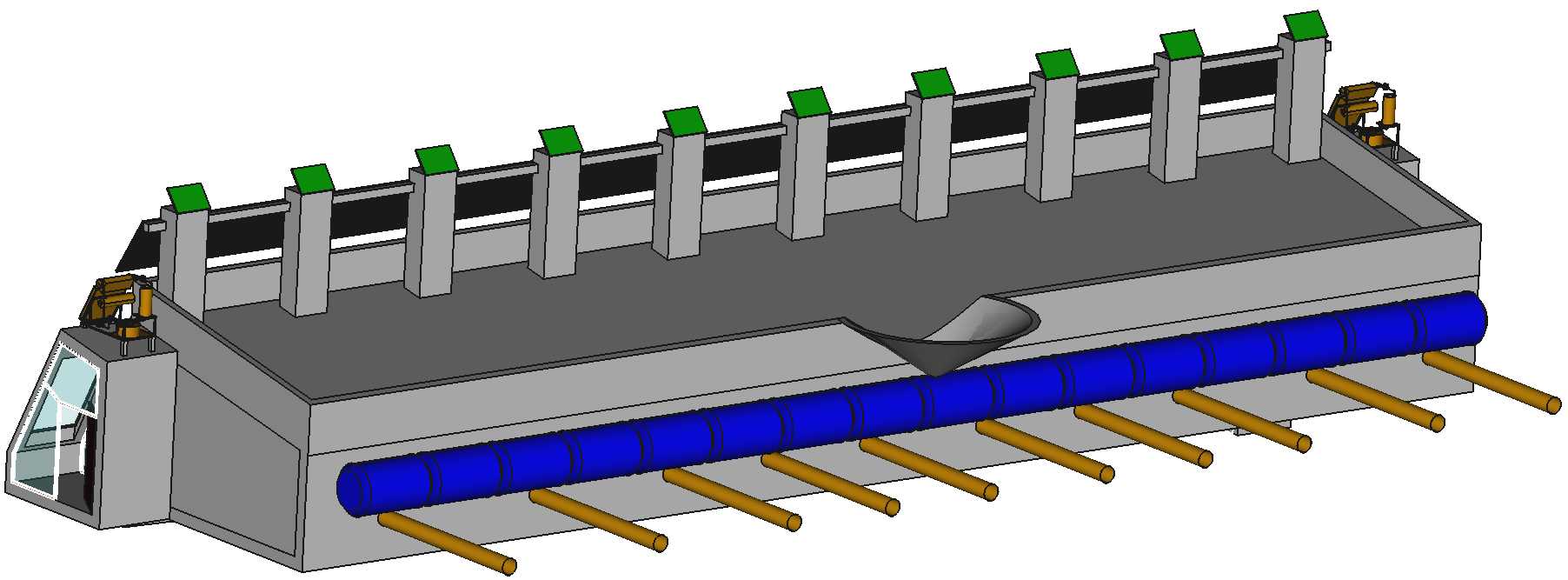

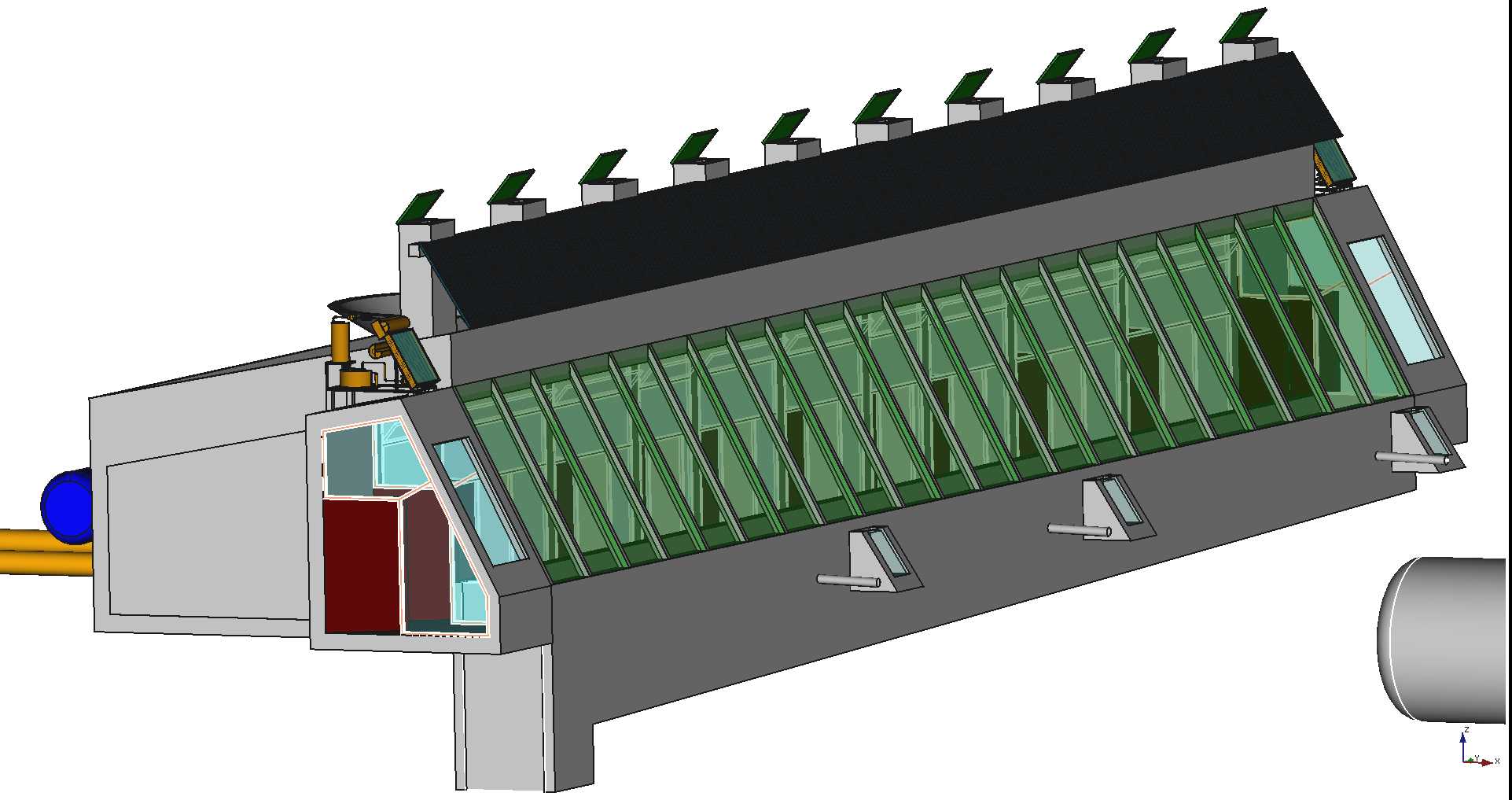

该结构为混凝土生产环节中的骨料储配一体化舱体，主要应用于商混站、工程现场临时搅拌站的砂石骨料暂存与精准配料工序，承担不同粒径碎石、机制砂、河砂等散料的分区存储、按配比卸料的核心功能，是整套混凝土搅拌设备中衔接原料进场与搅拌主机的关键过渡单元。从结构设计逻辑来看，整体采用长条形卧式布局，舱体上部设置等距排布的进料口，可匹配皮带输送机的多点卸料轨迹，无需额外增设分料装置即可完成不同品类骨料的分仓装填，减少物料输送环节的转接落差，降低骨料离析风险。舱体正面采用大倾角透明防护面板设计，既可以让现场运维人员直观观测各仓内的物料存量，及时补料避免生产断料，又能阻挡骨料卸料过程中产生的粉尘外溢，配合站点除尘系统可有效改善作业区域的作业环境。舱体下部设置多组独立控制的卸料闸门，每个闸门对应一个储料格，可根据混凝土配合比的设定值，通过气缸驱动控制闸门开度与开启时长，实现不同骨料的精准称重配料，配料完成后通过下方的汇集皮带将配比完成的骨料输送至搅拌主机内。设计过程中充分考虑了现场安装的边界条件，舱体底部采用一体式支撑腿结构，支撑腿的安装孔位按照常规搅拌站的主框架安装基准预留，可直接与搅拌站的主钢结构框架对接，无需现场二次打孔焊接，缩短现场安装周期。舱体侧面预留有检修门与料位计安装位，可适配阻旋式、雷达式等不同类型的料位检测装置，方便后续接入站点的自动化控制系统，实现料位实时监测、缺料自动预警的功能。舱体顶部的进料口处设置有挡料檐结构，可避免皮带卸料时物料撒落至舱体外部，减少现场清理工作量。配套的独立筒状部件为粉料过渡料斗，可用于水泥、粉煤灰等粉状物料的临时缓存，安装于舱体端部的预留位置，与骨料配料流程形成衔接，实现骨料与粉料的同步配料输送，提升整套搅拌设备的生产效率。整体结构的受力点经过优化，储料舱的侧板采用加强筋排布设计，可承受满仓骨料的侧压力，避免长期使用过程中出现舱板变形、焊缝开裂的问题，适配常规工程用混凝土搅拌站的连续生产作业需求。
