现代斜顶玻璃幕墙剧场建筑结构设计

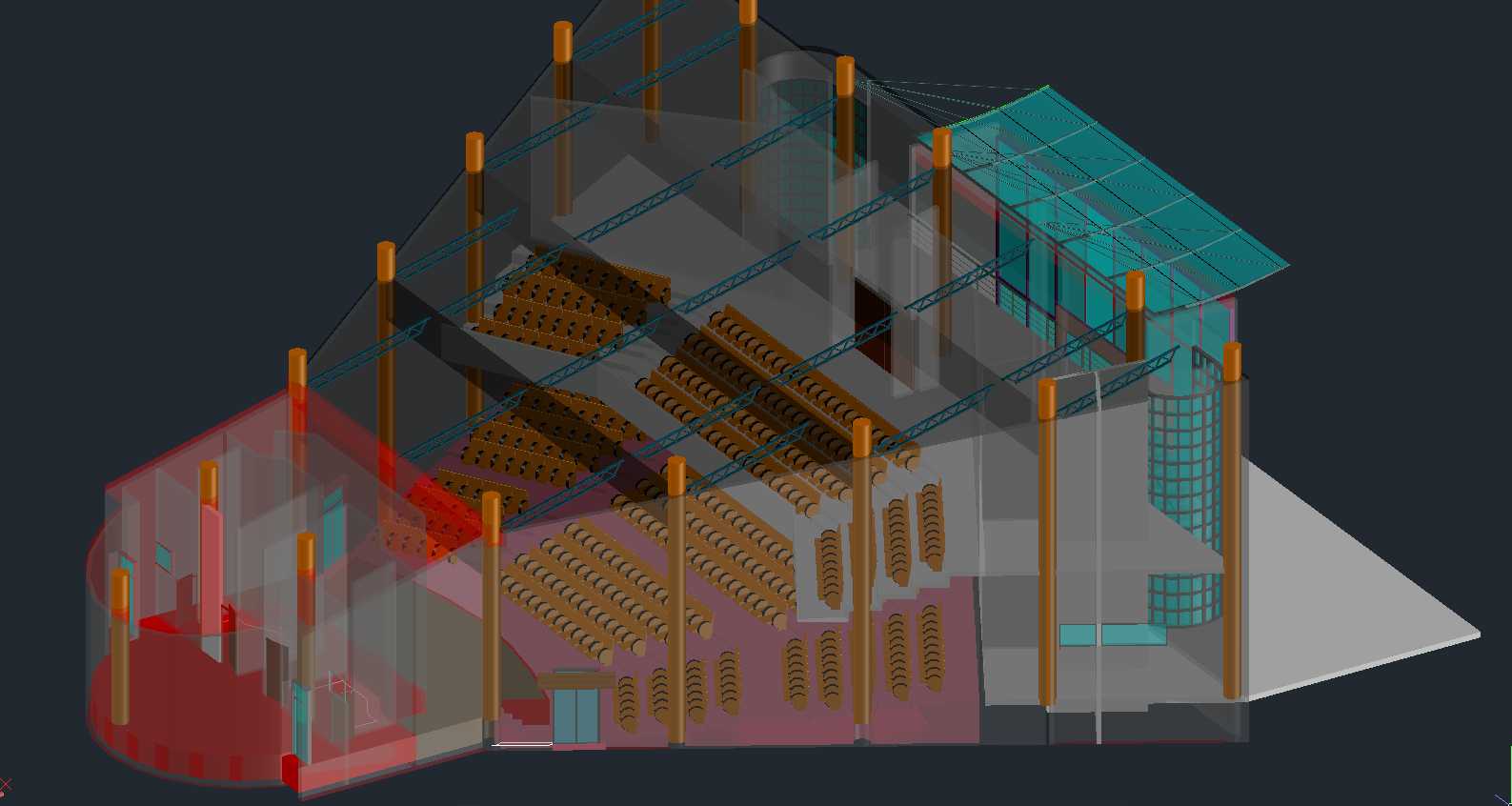

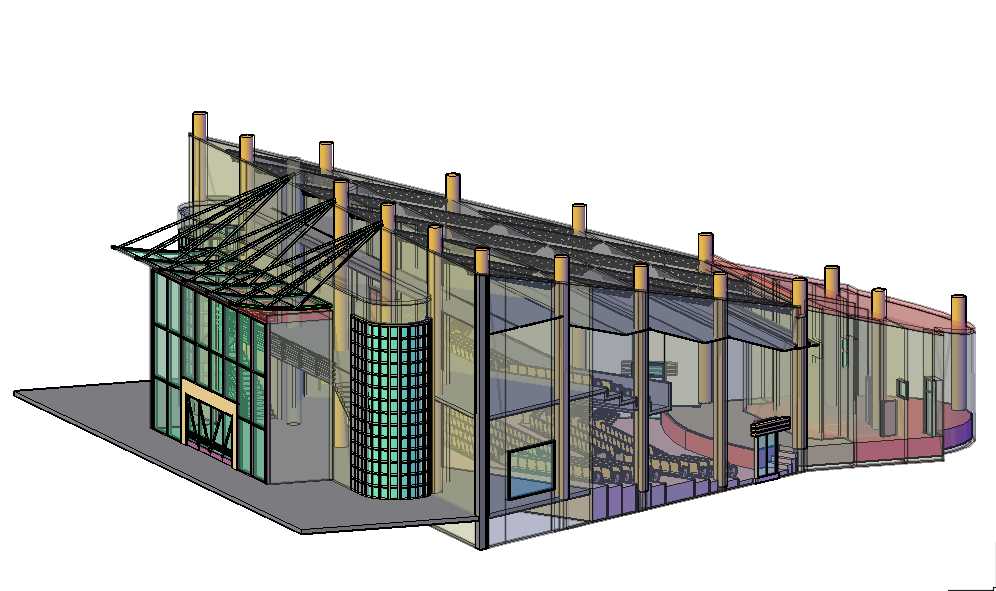

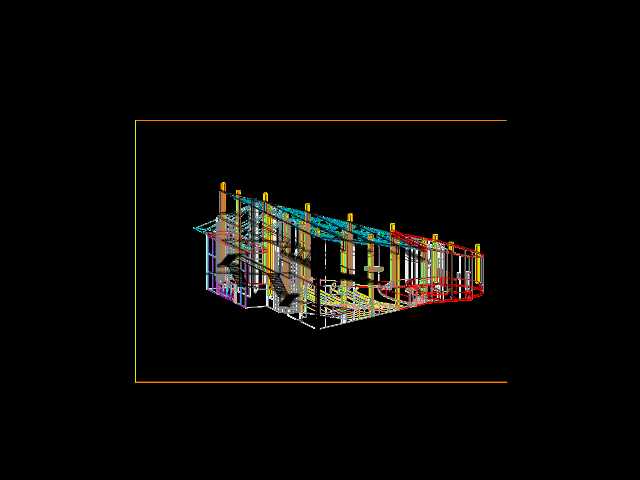

该模型呈现的是一座中型观演类公共建筑的完整三维结构，整体采用单侧斜向屋面的非对称布局，主入口设置在建筑短边侧，搭配通高玻璃幕墙与局部圆柱形玻璃筒体作为入口视觉引导，屋面沿观众厅进深方向逐步抬升，沿斜向屋面均匀布置竖向结构柱与外露钢桁架支撑体系，兼顾结构受力合理性与外立面的现代工业质感。从实际应用场景来看，这类结构可适配中小型剧场、社区文化演艺中心、小型展演场馆等公共文化类建筑的方案设计阶段使用，能够直观呈现建筑内外空间的衔接关系，帮助结构设计、建筑设计人员快速梳理空间动线与结构布置逻辑。在功能分区的设计思路上，模型清晰划分了入口前厅、观众厅、侧部交通核、后台辅助区域几个核心模块，入口处的圆柱形玻璃筒体内部可设置竖向交通核，衔接各层的疏散楼梯与无障碍通道，斜屋面下方的大跨度无柱空间完全留给观众厅区域，避免竖向构件遮挡观演视线，沿斜屋面布置的竖向柱体同时承担屋面荷载传递与外立面幕墙龙骨的固定作用，减少了额外的幕墙支撑构件用量。从安装边界与尺寸控制角度来看，模型中所有竖向结构柱的柱网间距沿建筑长边方向保持等距布置，柱底与底部混凝土平台刚性连接，平台向外延伸出足够的疏散通道宽度，玻璃幕墙的分格尺寸与内部钢结构的龙骨间距完全匹配，无需额外调整幕墙分格即可适配结构布置，侧部弧形收边的墙体区域采用曲面玻璃与实体墙面结合的方式，既丰富了外立面造型，也控制了曲面构件的加工难度，降低现场安装的拼接误差。外露的钢桁架沿屋面斜向布置，桁架的上下弦杆与竖向柱顶做刚接处理，能够有效承担屋面的恒载与雨雪荷载，同时桁架下方预留了足够的设备管线走管空间，方便后期布置暖通、消防、灯光等机电管线，观众厅区域的阶梯式地面在模型中也做了完整呈现，每一级台阶的高度差符合观演建筑的视线升起计算要求，能够保证不同排数的观众都拥有无遮挡的观演视角，侧部的实体墙面区域可预留音响、灯光设备的安装点位，无需后期在结构上额外开洞破坏受力体系。
