抛物面丝网大气冷凝集水装置结构设计

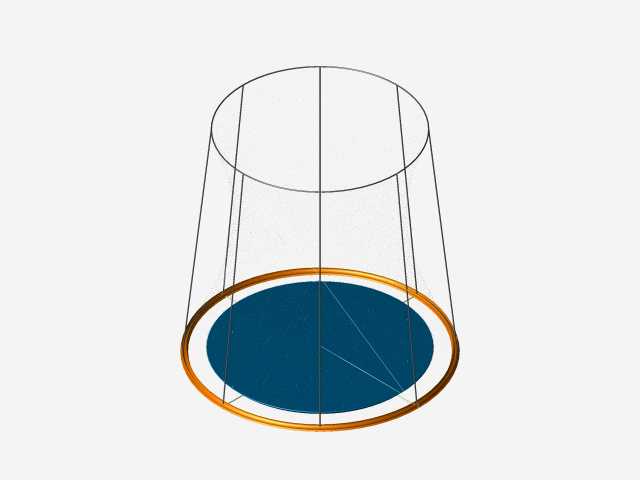

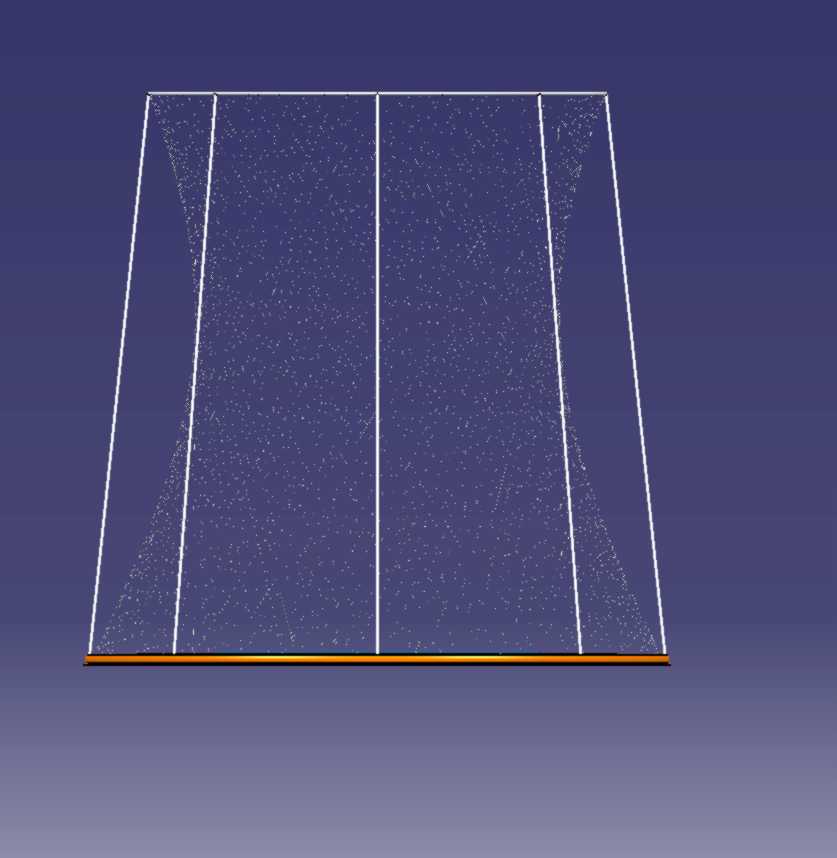

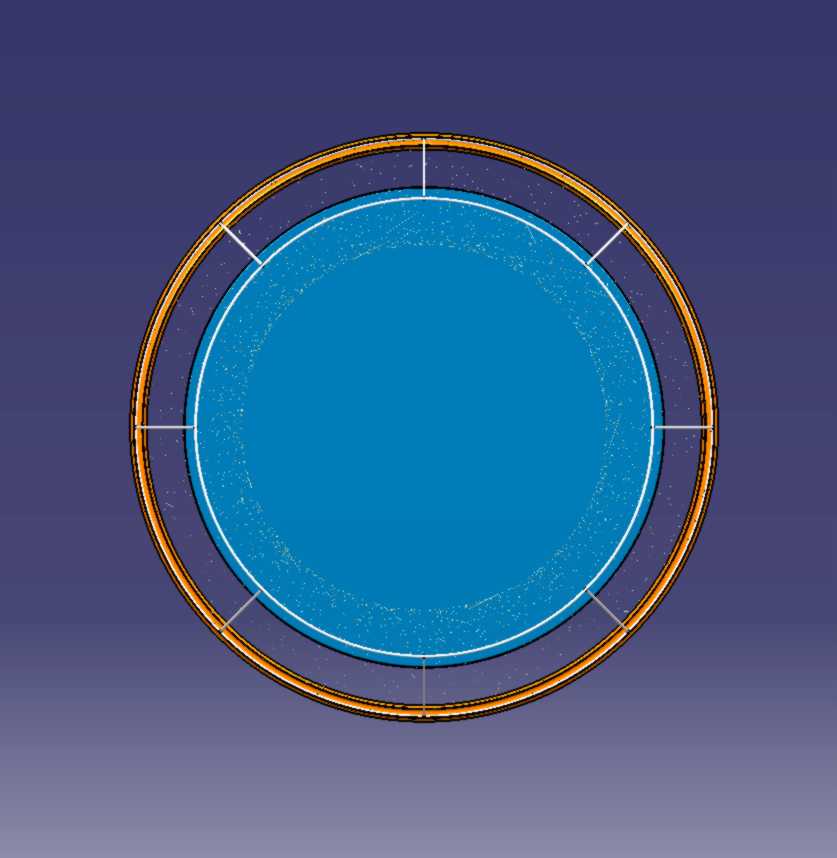

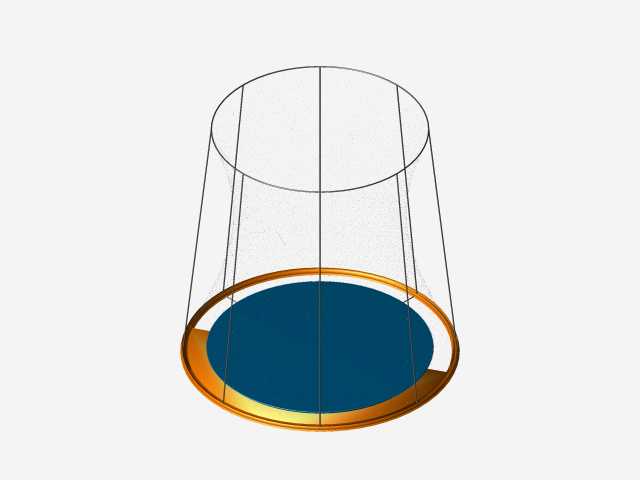

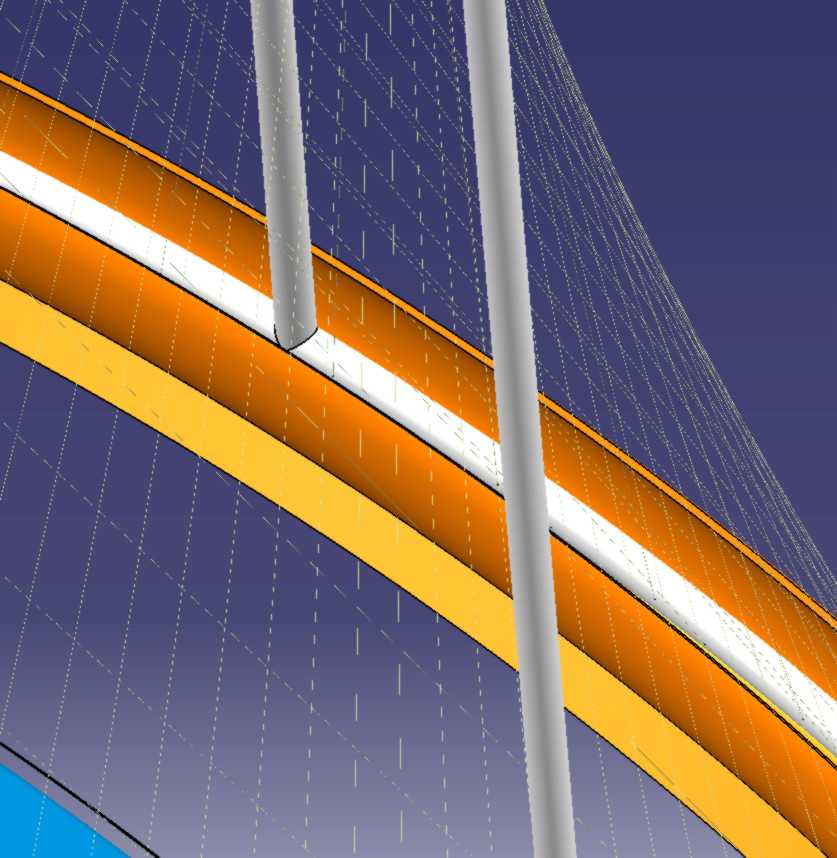

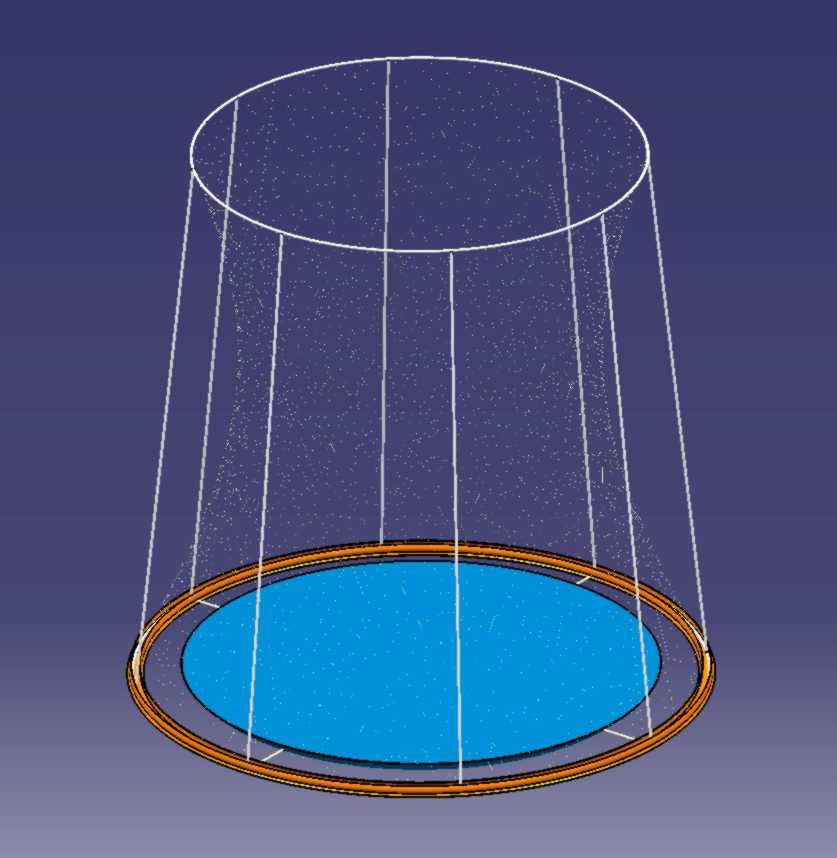

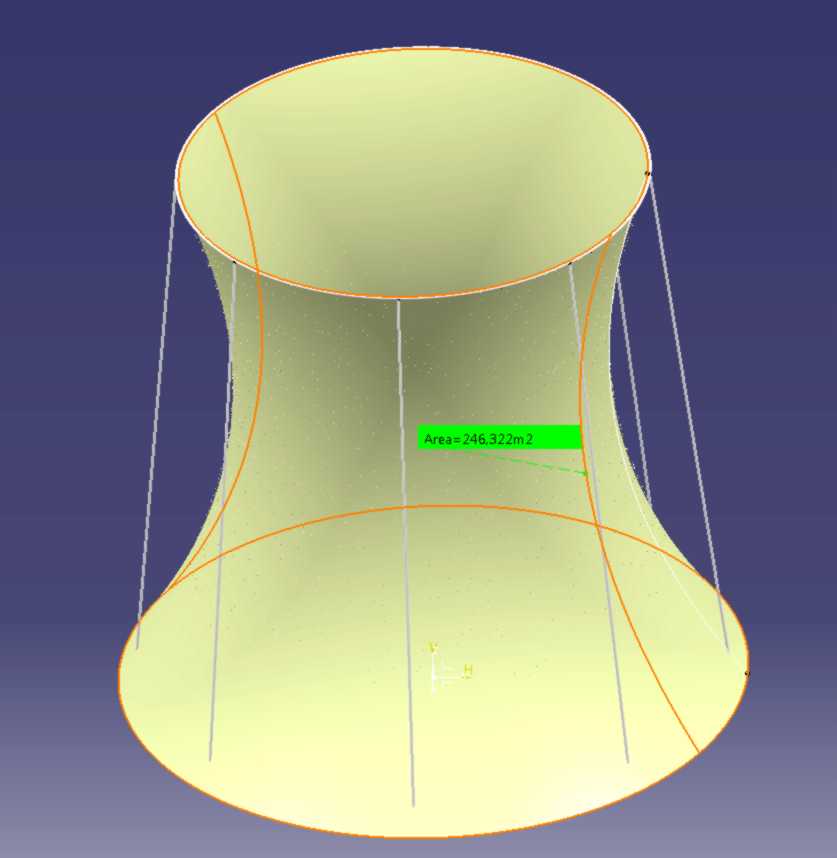

该装置面向干旱缺水区域的大气取水场景设计，可独立部署在野外无外接供水的点位，为零散作业点位、小型观测站点提供稳定的淡水资源补给，无需依托现有供水管网，适配山地、荒漠等多种复杂地形布设。整体采用金属杆搭配金属丝网的组合承载结构，基础轮廓为旋转抛物面形态，丝网表面做疏水涂层处理，利用抛物面的几何特性让凝结在丝网上的水珠顺着坡面纹理定向汇流，无需额外设置复杂的导水沟槽，依靠结构自身形态即可完成冷凝水的收集导向。装置底部设置中央汇流水箱，坡面的螺纹倾斜角度经过几何验算，能够保证凝结水在重力作用下克服丝网表面的粘附阻力，持续向底部汇流，不会在坡面形成滞留水渍影响后续冷凝效率，水箱可做封闭设计，既可以通过重力自流取水，也能搭配小型抽吸装置完成高落差取水作业。设计阶段以最小耗材用量实现最大有效冷凝面积为核心目标，在控制整体结构自重的同时，将有效换热集水面积做到最大化，装置运行过程不依赖外部动力驱动，无需持续电能输入，仅依靠昼夜温差形成的露点差即可完成空气中水分的凝结收集，运维成本极低，且集水效率不受区域主导风向、风速变化的干扰，适配不同气候带的野外布设需求。为减少冷凝面附近的空气对流交换，维持丝网表面的低温冷凝层稳定，结构设计时预留了丝网覆层的安装边界，可根据部署区域的风沙情况加装防风覆网，避免强对流空气带走冷凝面冷量导致集水效率下降。该装置基础设计直径为10米，整体安装高度同为10米，安装时仅需对中心基座做硬化固定，周边支撑杆件做地锚固定即可，无需大面积平整场地，单台装置的有效集水面积约245平方米，在常规昼夜温差条件下，冷凝水产出量可稳定维持在每平方米每日50至80克的区间，单日总集水量约24升，能够满足3-5人野外作业的基本淡水补给需求。结构建模过程中对丝网节点、杆件连接位置做了受力校核，可抵御12级瞬时大风的载荷冲击，金属杆件表面做防腐喷涂处理，适配野外高湿、高盐雾的恶劣使用环境，长期部署无需频繁做防腐维护。
