轨道连接用塑料弹性张紧夹具结构设计

　　做轨道类快装结构设计的时候，这类弹性张紧夹具是很容易被忽略但直接影响装配可靠性的小部件，很多新手做类似结构的时候要么把卡接量做太大导致装配时塑料件发白开裂，要么做太小装上去松垮晃动，用不了几个循环就脱落，这个结构的设计逻辑刚好踩中了塑料卡扣设计的核心平衡点。先从实际应用场景说，这类夹具主要用在轻量化型材轨道的快速拼接工位，尤其是不需要额外螺栓紧固的快装场景，比如展架轨道、小型设备布线导轨、轻型输送线的侧装附件固定，不需要额外工具，对准轨道槽推上去就能完成锁定，比传统的螺栓压板结构装配效率高至少三倍，适合批量快装的项目场景。

　　从功能特性上看，这个结构完全依托ABS材料的弹性变形能力实现张紧锁定，设计时把型材闭合方向的预变形量控制在1.8度，别小看这个不到两度的角度，这是反复试错出来的经验值——ABS材料的长期蠕变允许变形量大概在2%以内，换算到这个夹具的悬臂长度，1.8度的预变形刚好能让卡接面在装配到位后保持持续的张紧力，既不会因为变形量太大导致装配时需要的按压力超过普通人单手推力上限，也不会因为变形量太小，在轨道受振动出现微小间隙时出现松脱。连接槽的开口同样做了1.8度的导向斜角，这个角度不是和闭合角度随便凑的一致，是考虑到轨道安装时的对位公差，现场安装的时候工人不可能像在三坐标平台上那样精准对位，1.8度的开口导向能允许螺栓或者轨道凸缘有接近1mm的对位偏差，顺着斜角就能滑入正确的卡接位置，不需要反复调整对位。

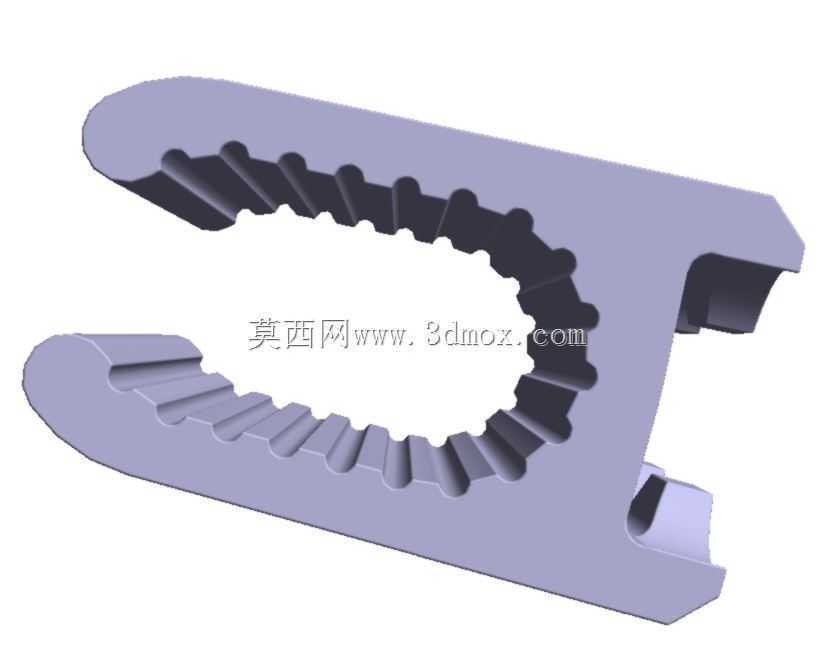

　　再讲设计思路上的细节，整个结构没有额外的金属嵌件，完全靠自身结构的张力承载，重量控制在45克左右，实体体积约42.85立方厘米，这个重量控制不是为了省料，是考虑到轻型轨道本身的壁厚很薄，一般只有1.5到2mm，如果单个夹具太重，多件排布的时候会给轨道带来额外的静载荷，时间长了轨道会出现下挠变形。卡接齿的结构做了等距排布的锯齿形，齿尖做了0.2mm的圆角过渡，避免应力集中导致齿根断裂，齿的高度刚好和轨道上的标准卡槽深度匹配，装配到位后每个齿都能和卡槽完全贴合，受力的时候不是单个齿承载，是整排齿均匀分散载荷，这样就算承受超过额定值的拉力，也不会出现单个齿崩断的情况。

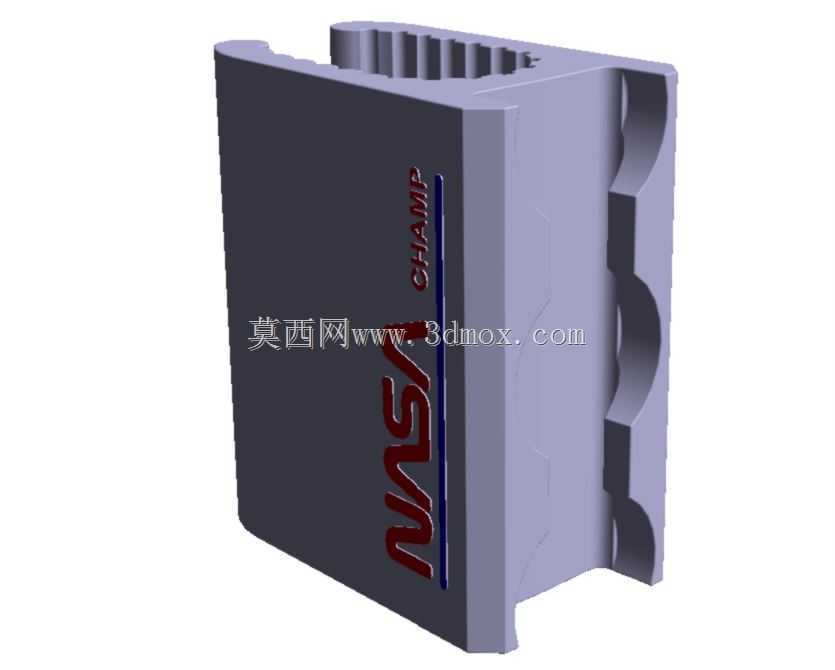

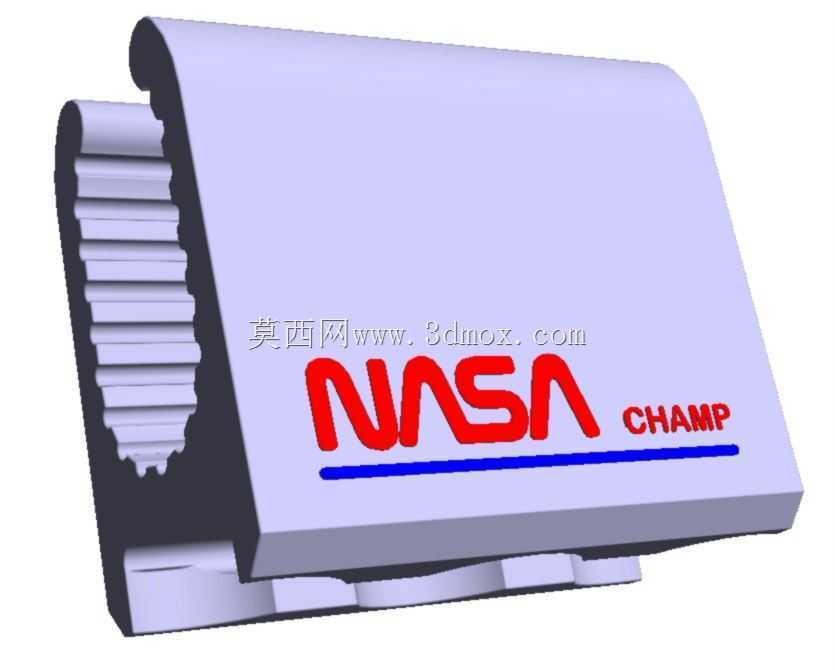

　　安装边界这块需要注意，这个夹具适配的轨道壁厚公差范围是±0.2mm，因为塑料本身有弹性，能覆盖这个公差带的偏差，不需要针对不同批次的轨道做单独调整。安装的时候不需要额外的紧固件，只要把夹具的连接槽对准轨道的凸缘，垂直施加推力，当听到清脆的咔嗒声就说明已经装配到位，这时候连接槽的卡接面已经完全卡在轨道的定位槽里，张紧结构持续施加的压力会让夹具和轨道之间保持足够的静摩擦力，就算承受沿轨道方向的纵向拉力，也不会出现滑移。另外结构的外侧面做了平整的安装面，可以直接粘贴标识或者加装小型附件，不需要额外做打孔处理，避免破坏夹具的整体结构强度。

　　很多人做这类塑料卡扣结构的时候容易犯的错误是把卡接量做死，完全不考虑材料的蠕变特性，ABS材料在长期受力的情况下会出现微小的应力松弛，所以这个结构在设计的时候特意把张紧臂的厚度做了渐变处理，靠近根部的位置厚度比端部厚0.8mm，这样根部的刚度更大，变形主要集中在靠近端部的位置，就算长期使用出现轻微的应力松弛，根部的刚度也能保证足够的剩余张紧力，不会出现松脱。另外整个结构的脱模斜度做了统一的1度，没有倒扣结构，注塑生产的时候可以直接直顶脱模，不需要做复杂的抽芯结构，能大幅降低模具成本，适合批量生产。
