5.3KN承载普拉特焊接桁架结构设计

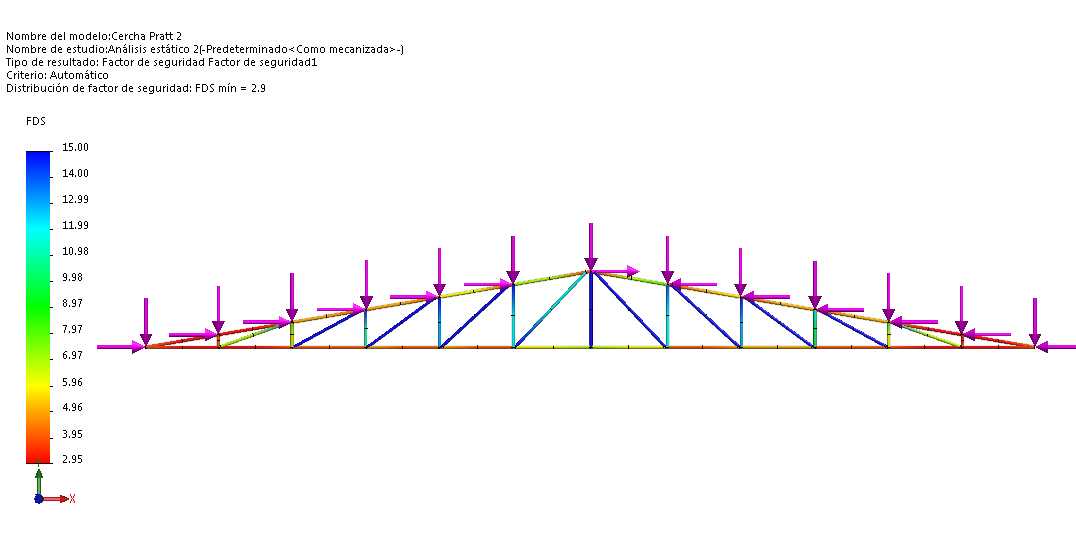

这款普拉特桁架主要面向工业厂房屋面承重、小型管廊跨距支撑、临时施工栈桥铺设这类需要稳定分散竖向荷载的场景，在常规中小跨度承重需求里，普拉特桁架的斜杆受拉、竖杆受压的受力逻辑能最大化利用材料性能，避免大截面构件造成的成本浪费。从结构设计逻辑来看，这款桁架针对5.3KN的额定承载做了杆件受力优化，焊接接头选用C5x9规格槽钢搭配L3x3x1/2等边角钢，所有母材符合ASTM A36标准，焊接工艺匹配SMAW E7014焊条，能保证焊缝熔深满足动载与静载下的连接强度，避免节点处出现应力集中导致的结构失效。实际应用中，这类桁架可直接作为屋面檩条的下部支撑，也可多榀拼接后作为设备检修平台的承重骨架，安装时需要注意两端支座的铰接边界，预留20mm左右的伸缩间隙，避免温度变形产生的附加内力传递到下部承重柱。从外形尺寸来看，该桁架的杆件排布遵循普拉特桁架经典的斜杆倾角设计，斜杆与下弦杆夹角控制在45度左右，这个角度能让受拉斜杆的截面利用率达到最优，同时减少竖杆的长细比，不用额外增设侧向支撑就能满足平面外稳定要求。建模过程中对所有焊接节点做了简化处理，保留了焊脚尺寸的几何特征，方便后续做有限元受力分析时直接导入模型，不用再重新处理节点连接关系。在安装边界上，桁架两端的支座板预留了标准螺栓孔位，可直接与预埋钢板或者H型钢柱顶的连接板对接，现场安装时不需要额外做二次切割适配，能有效缩短现场施工周期。不同于普通的平行弦桁架，这款普拉特桁架的上弦杆根据均布荷载的弯矩分布做了截面匹配，跨中位置的上弦杆受力最大，对应位置的杆件连接节点做了加劲肋补强，避免上弦杆在受压状态下出现局部失稳。日常使用场景中，这类桁架也可适配户外广告牌的支撑骨架、光伏支架的下部承重结构，只要竖向荷载在额定承载范围内，都能通过调整支座连接方式实现快速部署，杆件的标准化设计也方便后期维护时替换损坏的单根杆件，不用整体拆卸整榀桁架。
