蒸汽系统卧式管壳式冷凝换热装置

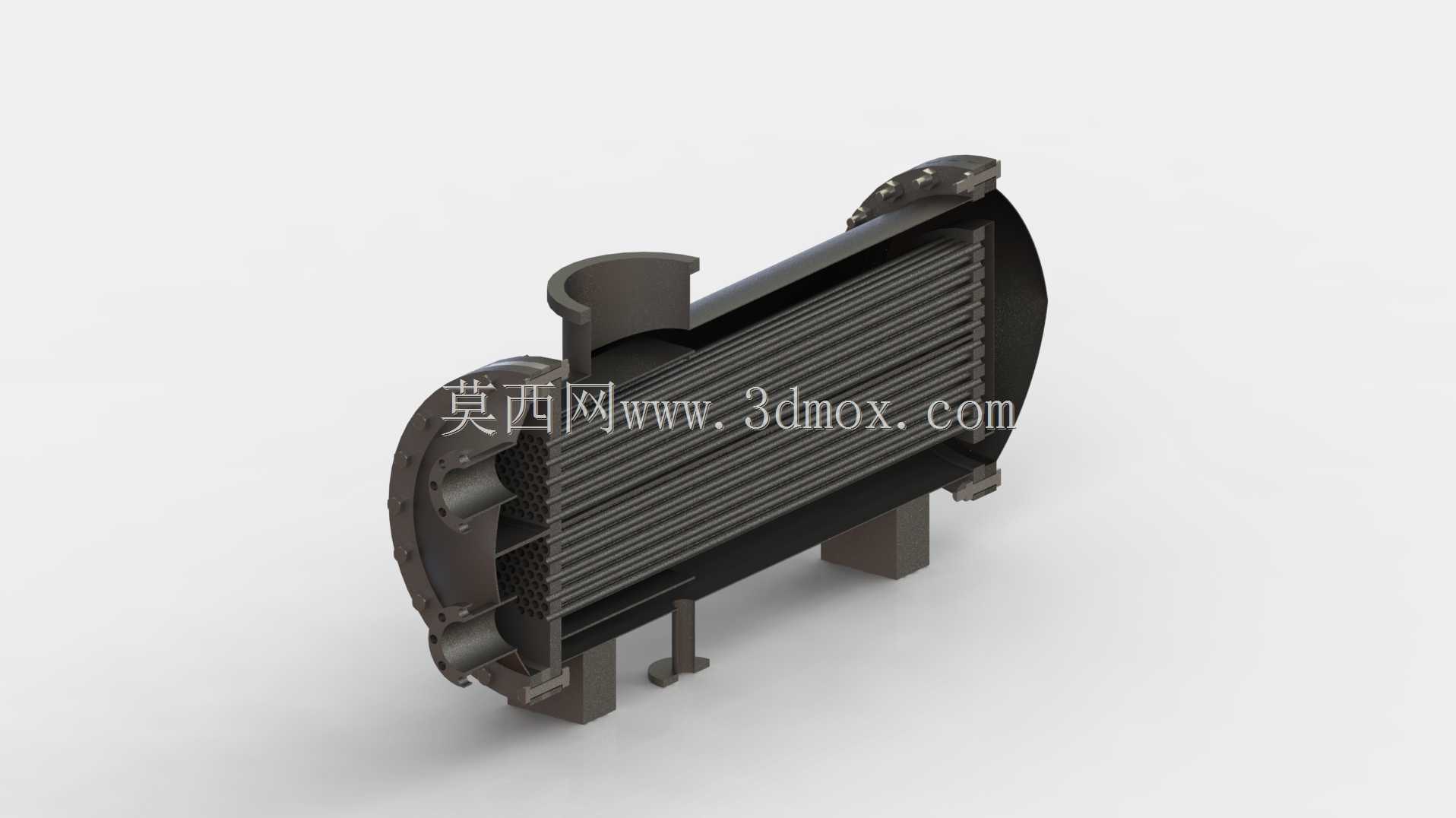

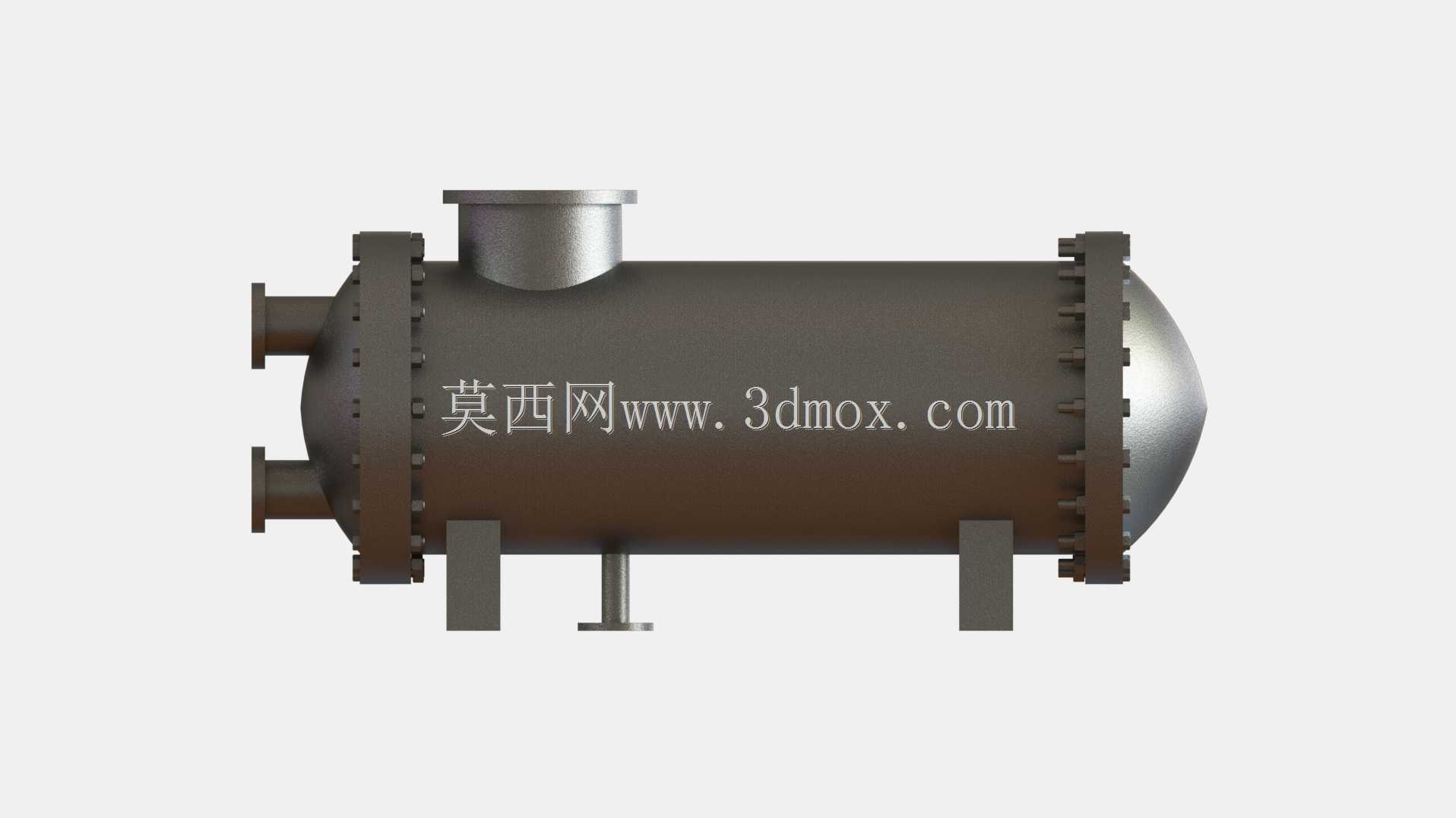

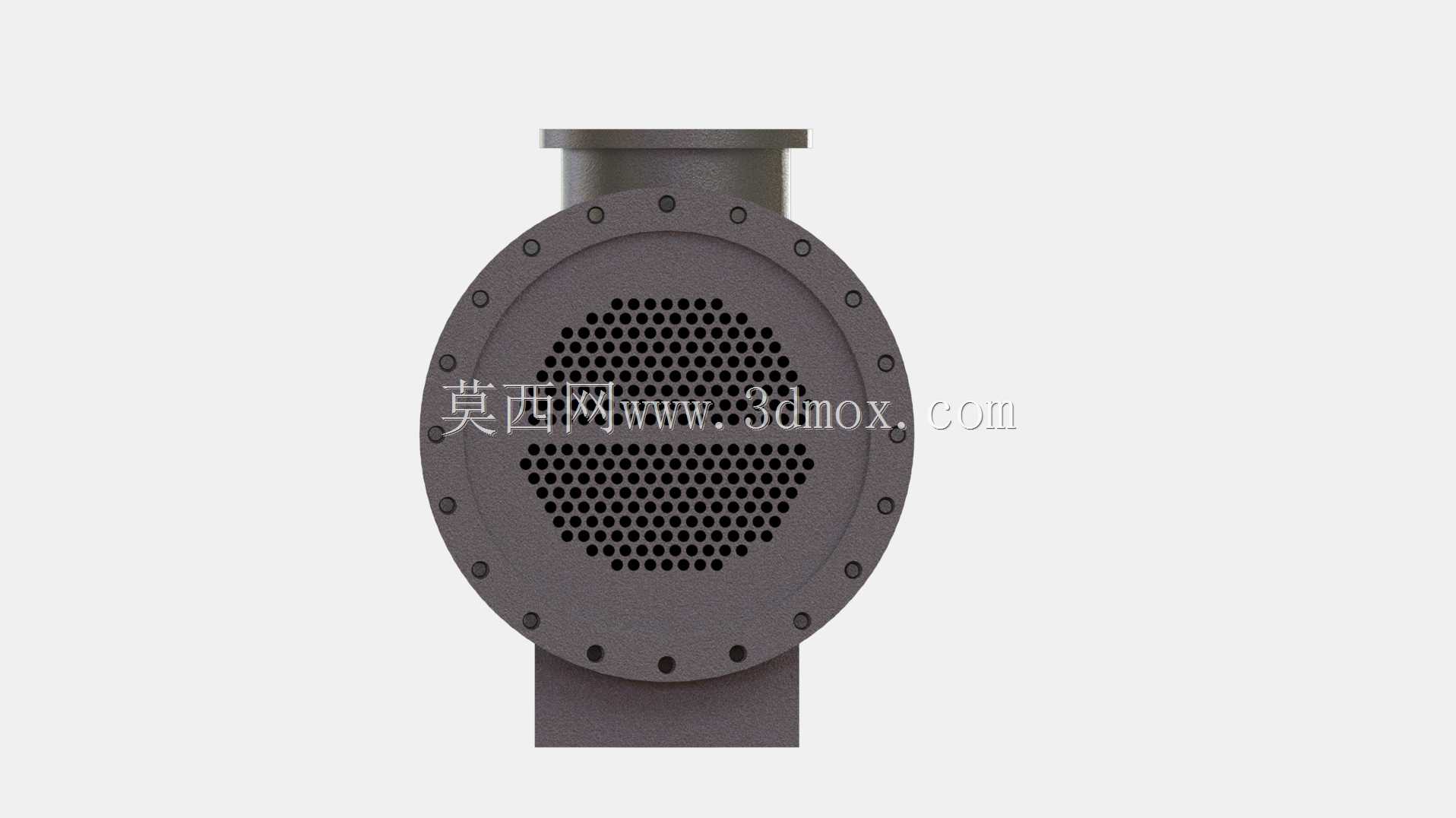

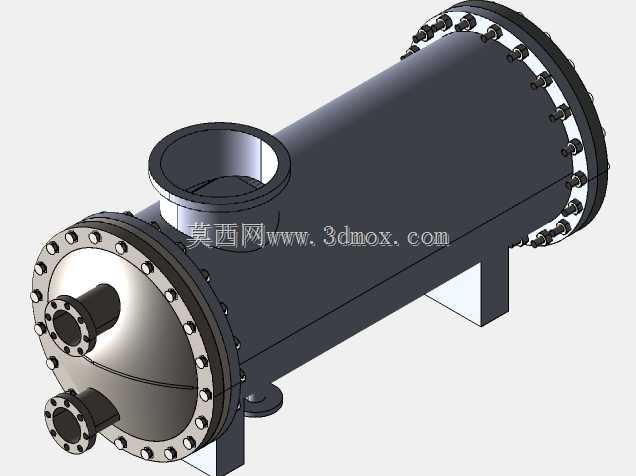

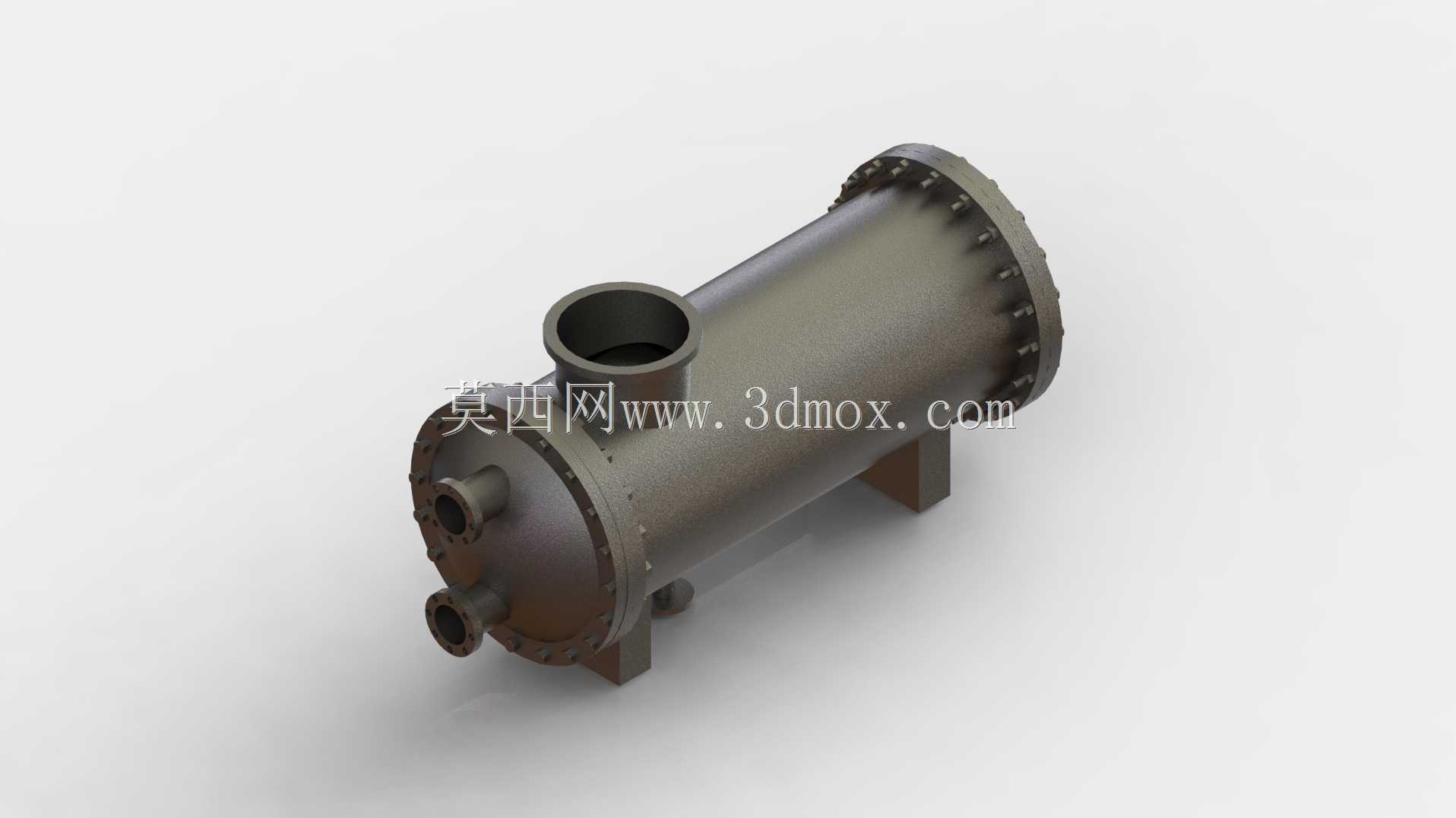

该装置适配蒸汽系统末端冷凝水排放工况，设计处理流量为2Kg/s，核心采用管壳式换热结构，可实现高温蒸汽与冷却介质的高效热量传递，将气态蒸汽冷凝为液态水同时回收余热，常见于化工生产、集中供热、食品加工、制药提纯等需要蒸汽换热与冷凝回收的场景，能有效降低蒸汽损耗，提升系统整体热效率。从结构设计来看，主体采用卧式圆柱承压壳体，端盖采用法兰螺栓连接结构，方便后期拆解检修换热管束与清理管程结垢；壳体侧面设置大口径蒸汽入口，端部分别布置冷却介质进出口与冷凝水排放接口，底部设置支撑鞍座，可直接固定于混凝土基础或钢制支架上。设计过程中优先考虑了介质流向的合理性，壳程走待冷凝蒸汽，管程通冷却介质，折流板的排布经过流场模拟优化，避免出现流动死区，保证壳程蒸汽与换热管充分接触，提升冷凝效率；接口位置的排布兼顾现场管线走向，预留了足够的法兰安装操作空间，避免安装时出现管线干涉。安装边界方面，卧式布置的结构对厂房竖向高度要求较低，鞍座的间距根据壳体长度与承重载荷计算确定，可满足不同管径的管线对接需求，设备整体重心偏低，运行时抗振动性能优于立式同规格换热设备。壳体壁厚根据承压等级计算选取，法兰密封面采用突面结构，适配常用的非金属垫片密封，可保证运行过程中无介质泄漏；换热管与管板的连接采用强度胀加密封焊的形式，能承受温度交变带来的应力影响，避免长期运行后出现管口泄漏问题。在实际选型应用中，该结构可根据工况调整换热管材质与壳体材质，适配有腐蚀性的介质换热场景，接口尺寸可根据现场管线参数做适配调整，支撑鞍座也可根据安装基础的实际情况做高度微调，满足不同项目的安装需求。
