家用液化石油气气瓶应力仿真分析模型

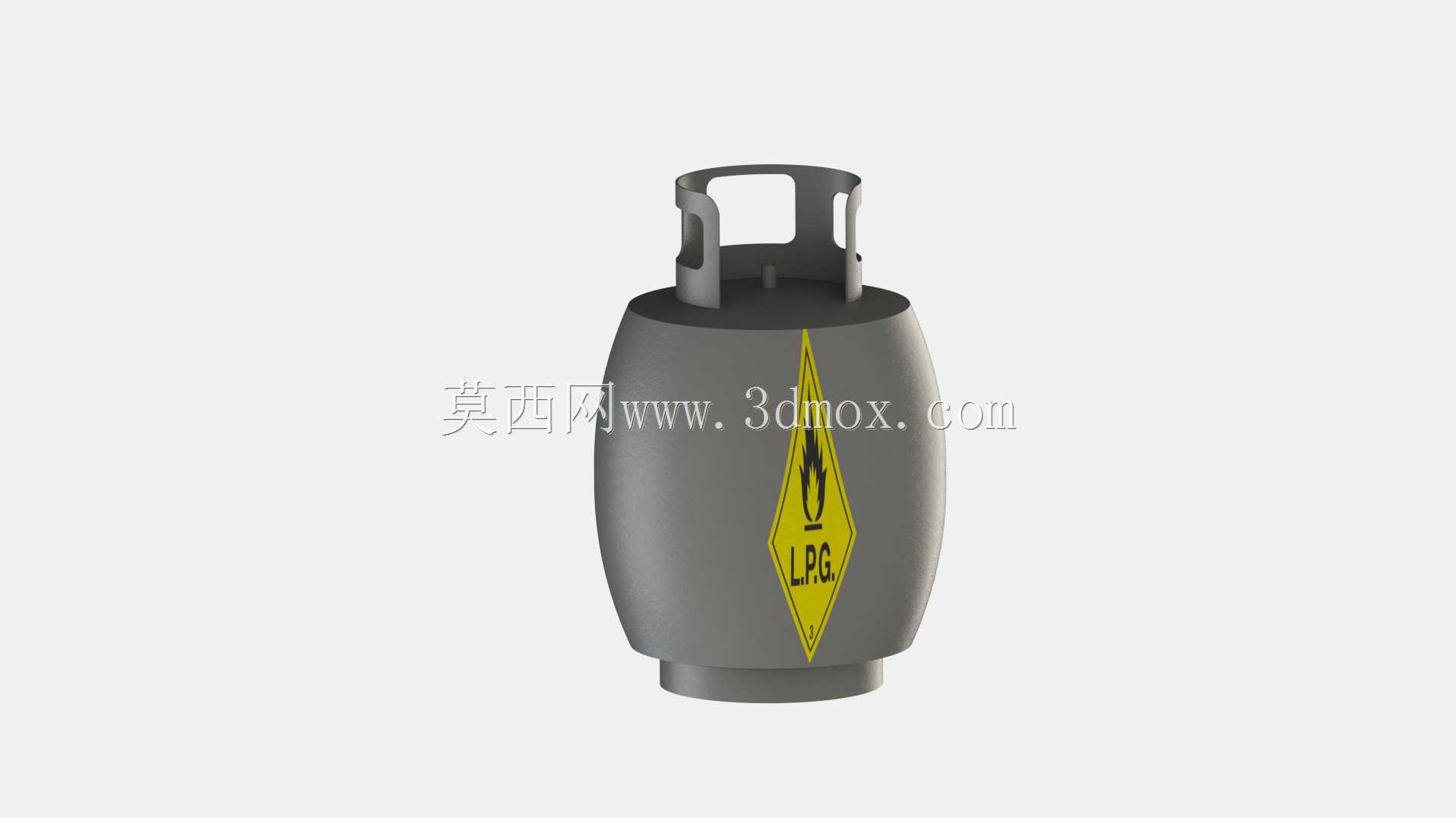

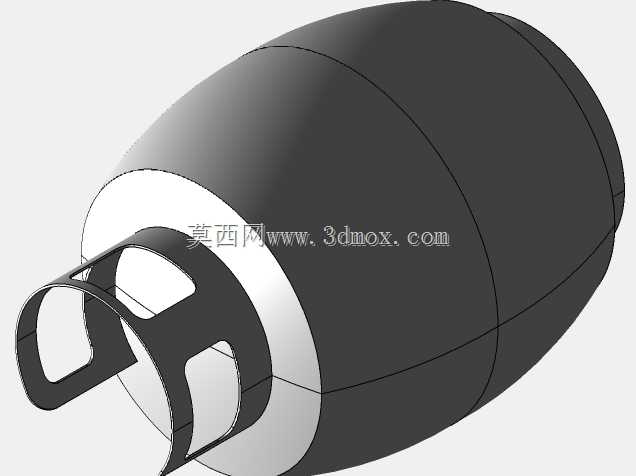

　　日常民用场景里，家用液化石油气气瓶是城乡燃气配送体系中应用极广的承压储运部件，这类部件的结构可靠性直接关系到终端用户的使用安全，因此在产品定型阶段，必须通过严谨的力学仿真验证结构在承压工况下的应力分布规律，提前识别应力集中风险点，为壁厚优化、结构补强提供量化的数据支撑。做这类承压容器的三维建模，首先要贴合实际冲压焊接的成型工艺逻辑，不能只做外观曲面的堆砌：瓶体上下封头采用冷冲压成型的椭球曲面过渡，避免直角结构带来的应力突变，顶部护罩采用一体化冲压的带镂空提手结构，既满足搬运时的握持受力需求，也能对顶部的阀门装配区域形成物理防护，避免搬运、堆放过程中磕碰损伤阀门接口，底部底座采用卷边焊接结构，保证气瓶直立放置时的支撑稳定性，

　　同时避免瓶体底部直接接触地面造成腐蚀磨损。从实际使用的工况边界来看，这类9公斤级家用气瓶的常规充装介质为液化石油气，工作状态下瓶内存在一定的气相压力，仿真分析时需要按照规范要求施加对应等级的内压载荷，约束条件要匹配实际放置状态：底部支撑面施加位移约束，瓶体整体施加自重载荷，同时要考虑材料的实际力学性能参数，对应钢材的屈服强度、弹性模量、泊松比都要贴合实际供货材料的性能区间，不能随意套用通用材料参数导致仿真结果失真。建模过程中，焊缝区域的处理是影响仿真精度的关键，上下封头的环向焊缝、护罩与上封头的连接焊缝、底座与下封头的连接焊缝，都要按照实际焊接坡口的尺寸做几何特征还原，不能直接用布尔运算的直角连接代替，

　　因为焊缝位置往往是承压工况下的应力集中高发区，若几何特征简化过度，会导致仿真得到的应力值比实际工况偏低，埋下安全验证的隐患。从结构设计的优化逻辑来看，瓶身主体的壁厚并不是完全均匀分布的，在应力水平较低的瓶身中段，可以在满足强度裕度的前提下适当减薄，降低产品整体重量，方便用户搬运；而在上下封头与瓶身的过渡区域、焊缝连接区域、护罩安装的受力点位置，要适当增加壁厚或者做圆弧过渡处理，分散局部应力，保证所有区域的等效应力都低于材料的许用应力值，预留足够的安全裕度。从安装与适配的边界来看，顶部护罩的镂空尺寸要匹配现有民用液化气钢瓶的常规搬运握持尺寸，提手位置的开孔边缘要做卷边钝化处理，避免搬运时割伤操作人员；

　　顶部阀门的装配接口要符合通用民用液化气阀门的安装尺寸标准，保证现有市面流通的减压阀、输气管路可以直接适配，不需要额外做转接结构；底部底座的支撑直径要保证气瓶直立放置时的抗倾覆能力，即使受到一定角度的侧向碰撞，也不会轻易倾倒造成介质泄漏风险。这类仿真模型的核心价值，是在物理样机试制之前，通过虚拟迭代的方式快速验证不同壁厚、不同过渡圆角、不同护罩结构下的应力分布规律，减少物理样机的试制次数，缩短产品研发周期，同时可以通过仿真结果直观看到不同工况下的应力梯度分布，针对高应力区域做定向优化，避免出现局部应力超过材料屈服极限导致的瓶体变形、开裂风险。实际建模过程中，网格划分也要匹配结构的应力分布特征，在应力变化平缓的瓶身中段可以采用稍大的网格尺寸提升计算效率，在焊缝、过渡圆角、开孔位置等应力梯度大的区域要做网格局部加密，保证仿真计算的精度能够捕捉到局部的应力峰值，避免因网格过粗导致应力峰值被平滑处理，得到偏于危险的计算结果。另外还要考虑气瓶在实际使用中的疲劳工况，比如反复充装带来的压力循环变化、搬运过程中的磕碰冲击、长期放置带来的腐蚀减薄，这些因素在仿真阶段都要通过载荷系数的方式纳入考量，保证产品在全生命周期内的结构可靠性，不会因为长期使用出现结构失效的问题。
