15比1两级减速器传动轴结构设计

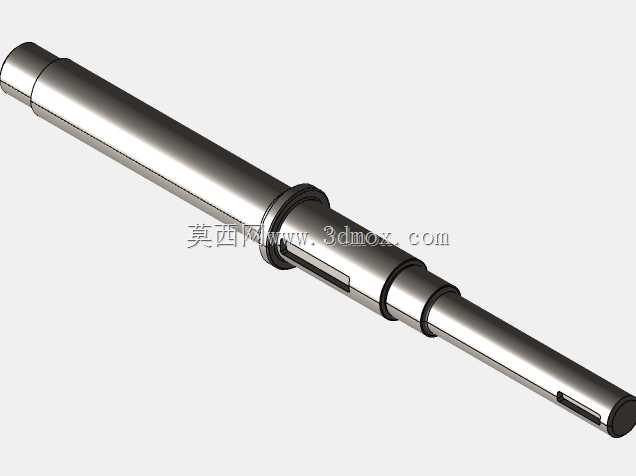

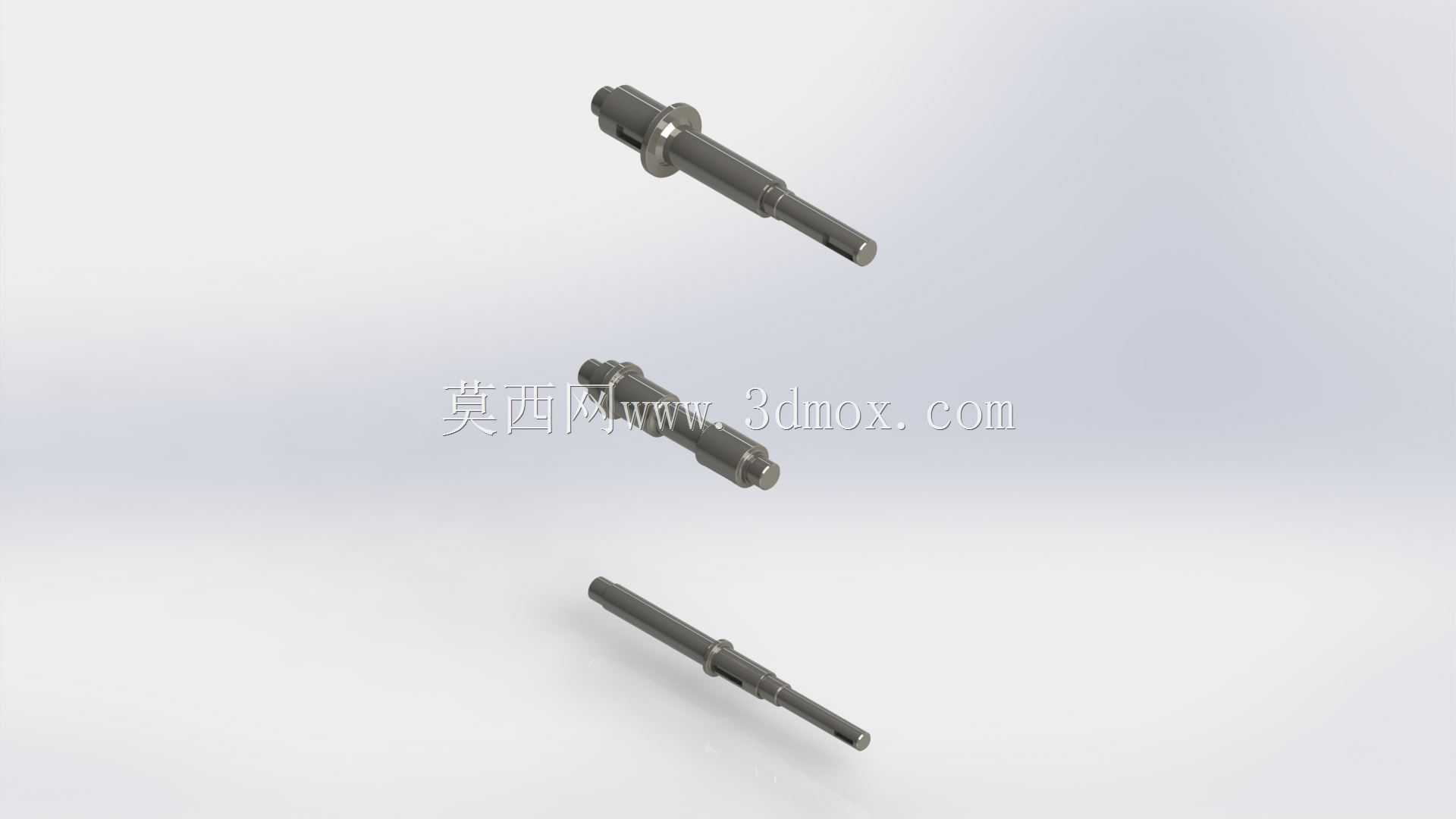

　　这套传动轴组件是两级定轴齿轮减速器的核心传动承载部件，匹配15:1总传动比的减速工况，输入端适配输出扭矩2500磅英寸、额定转速1200转每分的驱动电机，整套轴系共包含三根独立传动轴，分别承担动力输入、中间级传动增扭、动力输出的功能，所有轴体均采用AISI 1020优质碳素结构钢加工，材料具备适中的强度与韧性，切削加工性能优异，经过调质处理后可满足中等载荷下的长期传动需求，适配常规工业场景下的连续运转工况。

　　从实际应用场景来看，这类两级减速器传动轴广泛应用于轻工输送设备、小型自动化生产线、食品包装机械、农用辅助设备等对安装空间有一定限制、需要中等减速比增扭的传动场景，相比单级减速结构，两级传动可在更小的箱体空间内实现更大的传动比，同时让各级齿轮的负载分配更合理，避免单级大传动比带来的齿轮尺寸过大、轴系受力失衡的问题。三根轴的轴段设计均严格遵循轴系结构设计规范，每根轴上都预留了齿轮安装轴段、轴承配合轴段、轴向定位轴肩、密封件安装位以及轴端锁紧结构的位置，轴肩高度根据配合零件的安装定位需求设定，既保证齿轮、轴承的轴向定位可靠，又不会因为轴肩过高导致零件拆卸困难。

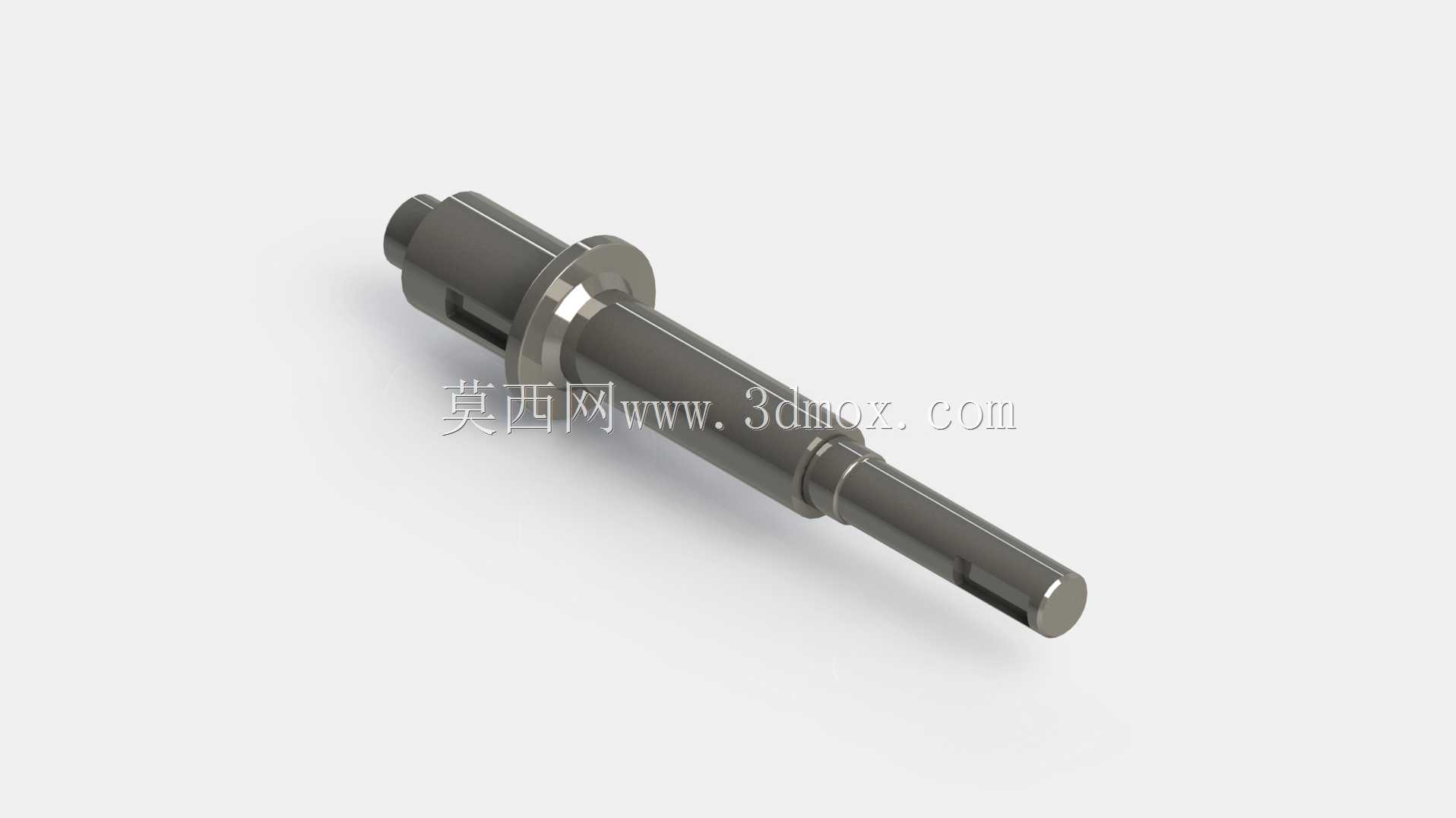

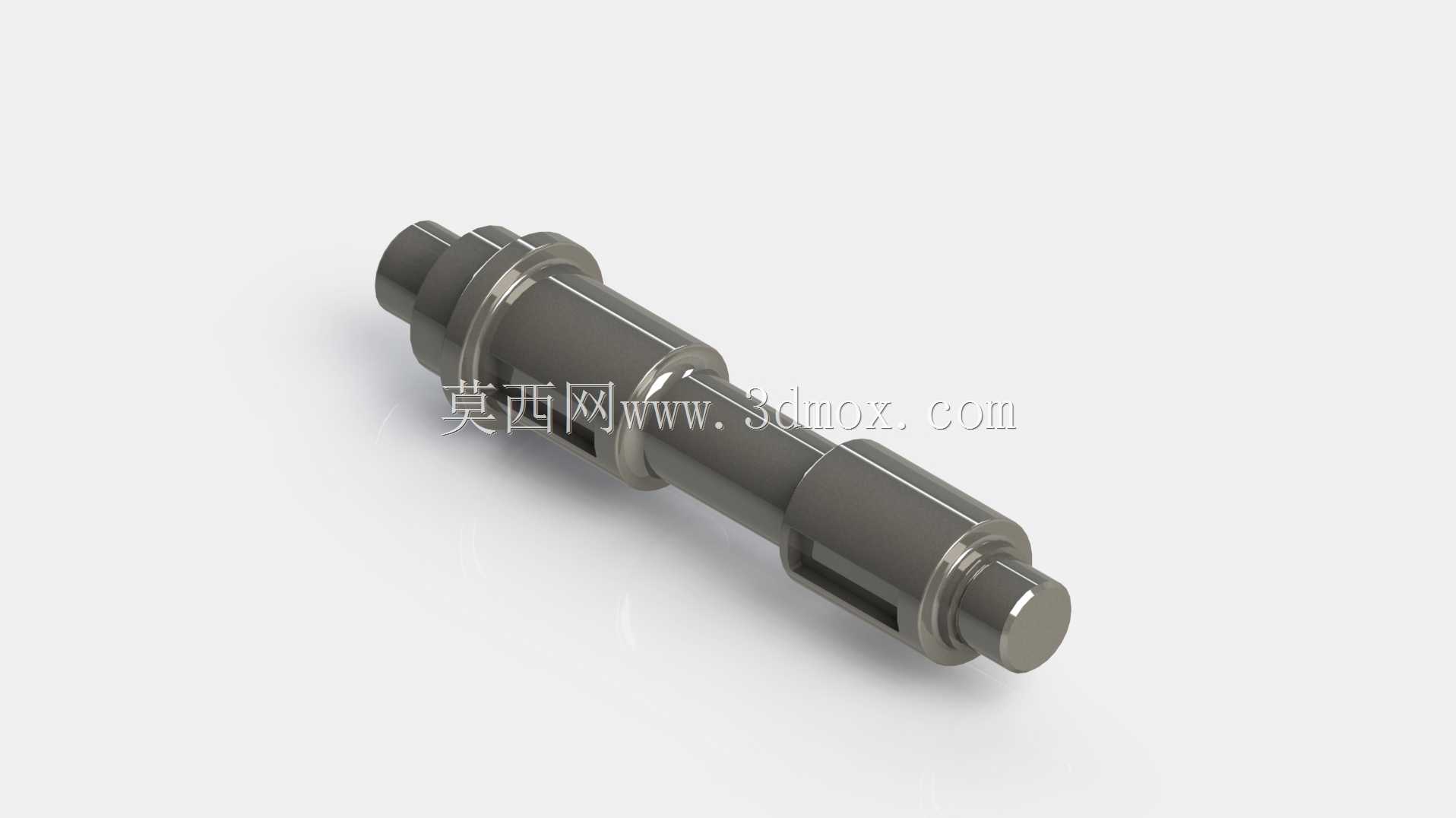

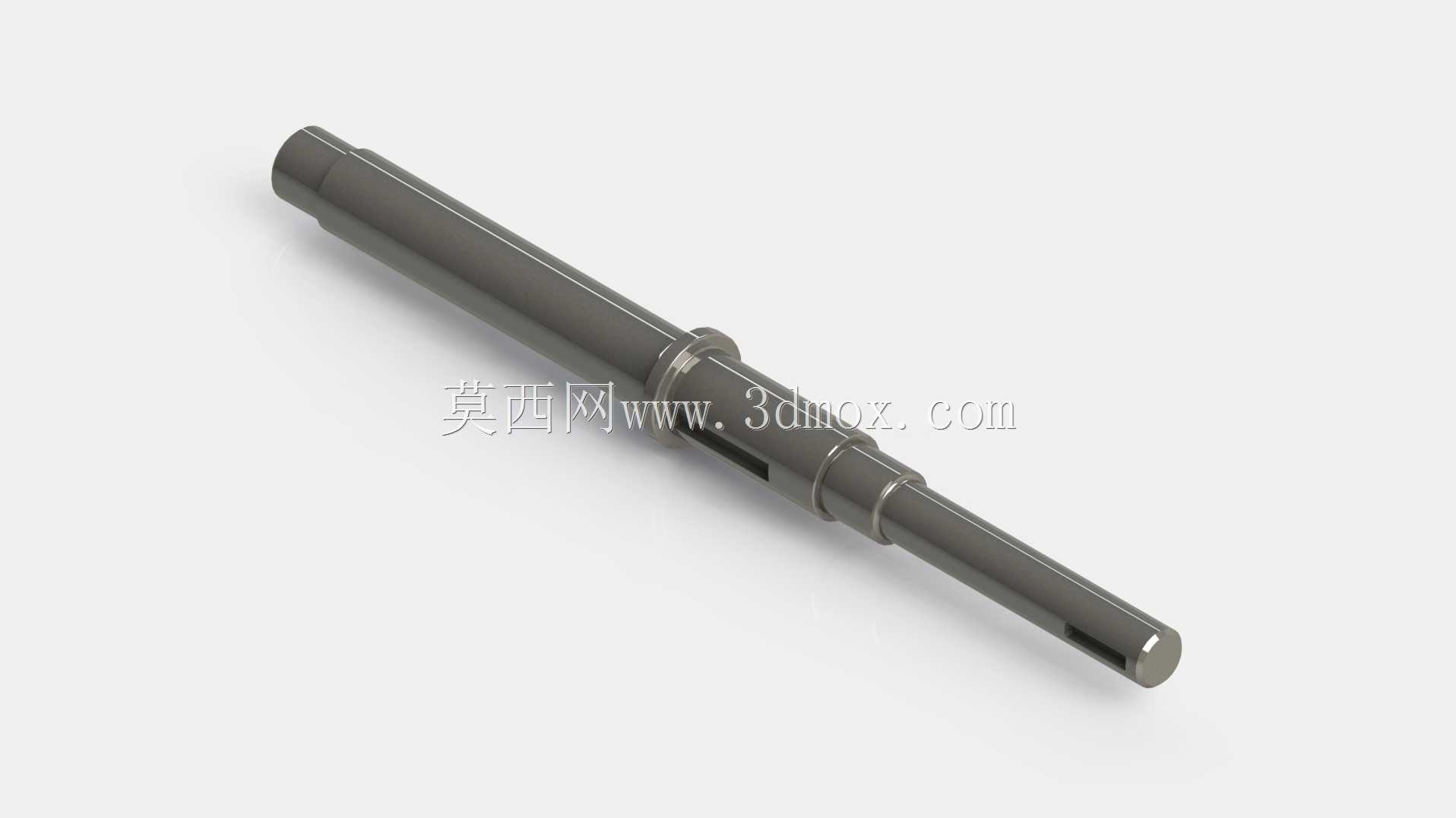

　　设计过程中，首先根据各级齿轮的受力计算结果确定轴的最小直径，再结合轴上零件的排布顺序依次确定各轴段的直径与长度，输入轴的输入端设计有标准的电机连接结构，可通过联轴器直接与驱动电机输出轴相连，轴上安装高速级小齿轮，齿轮与轴的配合采用过渡配合加平键连接，保证扭矩传递的可靠性；中间轴上同时安装高速级大齿轮与低速级小齿轮，两个齿轮之间通过轴套实现轴向定位，避免齿轮运转过程中发生轴向窜动，中间轴的两端轴承位直径根据所选深沟球轴承的内孔尺寸匹配，轴承位的加工精度满足IT6级公差要求，保证轴承内圈与轴的配合紧密，避免跑圈内圈磨损；输出轴的输出端设计有负载连接结构，可通过联轴器、链轮或者带轮与下游执行机构相连，轴上安装低速级大齿轮，轴端设计有螺纹锁紧结构，配合止动垫圈可实现齿轮的轴向锁紧，防止正反转切换过程中齿轮发生轴向移位。

　　从安装边界来看，三根轴的中心距严格匹配两级齿轮的啮合中心距要求，轴系装入箱体后，各轴的轴向窜动量控制在0.1mm到0.3mm之间，通过轴承端盖的调整垫片可灵活调整轴向间隙，保证齿轮啮合的齿侧间隙处于合理范围，避免间隙过大导致传动冲击噪音过大，或是间隙过小导致齿轮运转卡滞、磨损加剧。轴上所有转动配合面的粗糙度均控制在Ra1.6以内，非配合面的粗糙度控制在Ra6.3以内，轴的过渡圆角均按照应力集中系数最小的原则设计，避免轴在变载荷作用下在圆角位置发生疲劳断裂。密封件安装位的尺寸精度适配标准接触式橡胶油封，可有效防止箱体内的润滑油泄漏，同时阻挡外界的粉尘、杂质进入箱体内部，保证齿轮与轴承的润滑环境清洁，延长整套传动部件的使用寿命。

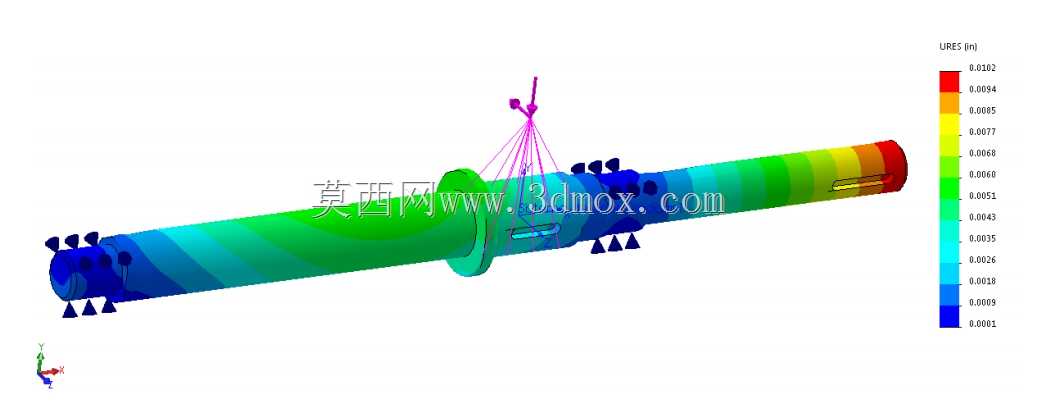

　　在实际选型适配过程中，这套轴系可直接匹配对应参数的两级减速器箱体、齿轮、轴承、密封件等标准件，不需要额外进行轴结构的二次修改，轴上的键槽尺寸均符合国标平键规格，对应的齿轮、联轴器等配件均可直接采购标准件进行装配，有效缩短减速器的整体设计与生产周期。轴的受力经过校核，在额定载荷下，轴的最大弯曲应力与扭转应力均低于材料的许用应力值，安全系数满足1.5到2的常规工业设计要求，可承受短时1.5倍额定载荷的冲击工况，不会出现轴体塑性变形或者断裂的问题。
