卧式液化石油气承压储存罐体结构设计

　　在城镇燃气配送、工业生产燃气供给、小型加气站点的气源存储环节，卧式液化石油气储罐是应用占比极高的承压存储设备，这类罐体的设计核心始终围绕承压可靠性、安装便捷性、运维安全性三个核心维度展开，区别于立式储罐的占地特性，卧式结构更适配场地高度受限、单罐存储容量中等的应用场景，不管是厂区内部的燃气中转暂存，还是小型供气站的主存储单元，这类罐体的结构合理性直接决定整个供气系统的运行安全。

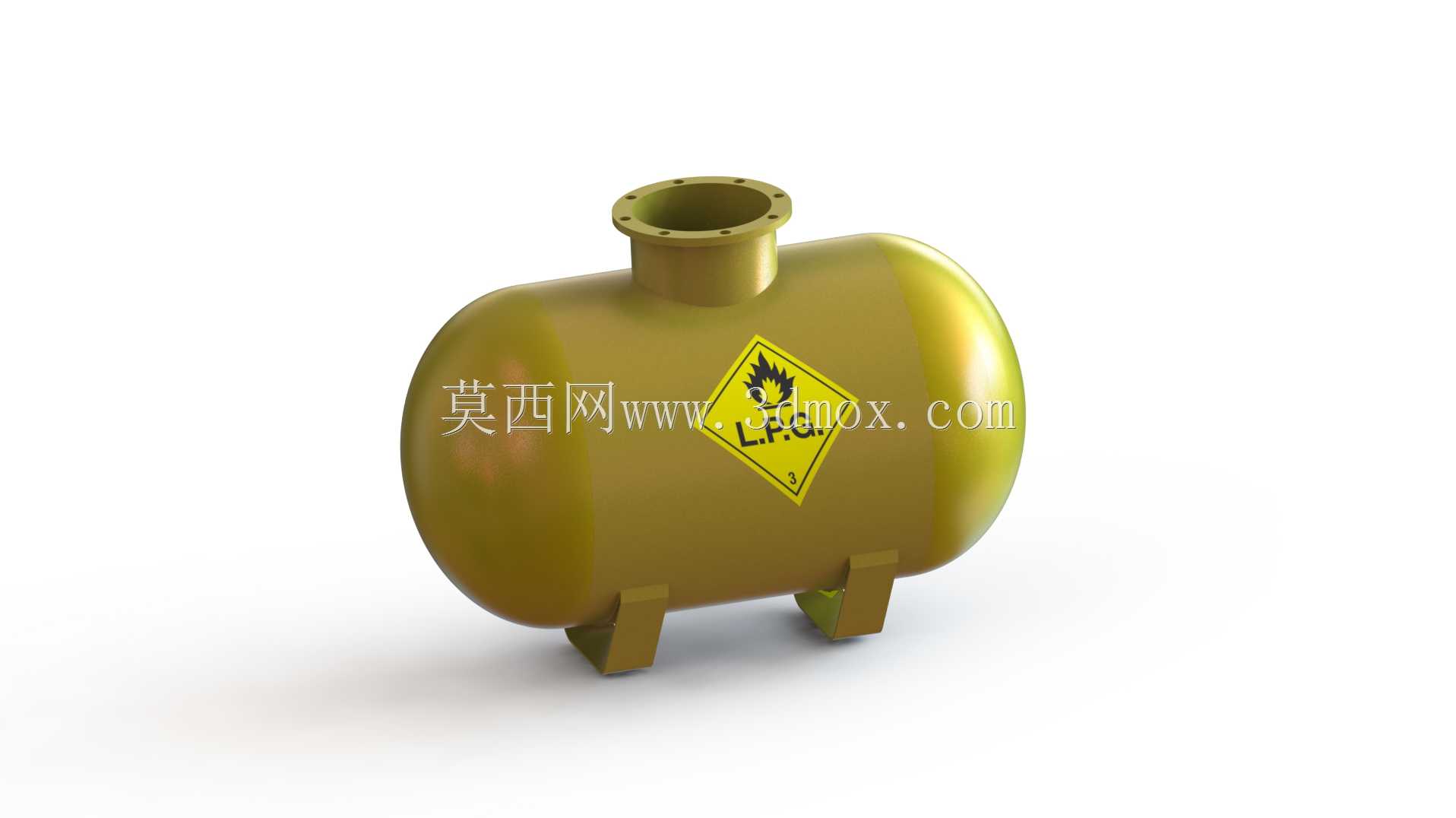

　　从实际功能落地来看，这类储罐的核心作用是在常温环境下存储带压液化石油气，罐内介质属于易燃易爆类承压液化气体，因此壳体的承压冗余设计是整个结构的核心，设计阶段首先要匹配对应工况的设计压力要求，壳体材料选用适配中低压承压场景的压力容器专用钢板，材料的韧性、焊接性能、抗应力腐蚀能力都要满足长期带压运行的要求，避免长期使用过程中出现焊缝开裂、壳体形变等安全隐患。罐体采用两端标准椭圆封头加中间圆柱形筒节的焊接结构，这种结构形式能最大程度降低承压状态下的壳体应力集中，椭圆封头的曲面过渡可以让内部压力均匀分散到整个壳体壁面，相比平盖结构能大幅降低壁厚需求，兼顾结构强度与材料成本控制。

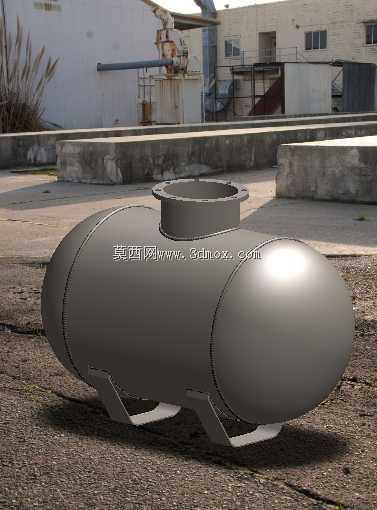

　　罐体顶部设置的带法兰接口是核心的工艺连接端口，这个端口主要用于安装安全阀、压力表、进出液管路等配套附件，法兰的密封面形式、螺栓孔分布都要匹配对应压力等级的标准法兰要求，保证连接部位的密封可靠性，避免带压运行时出现介质泄漏。罐体底部设置的两个鞍式支座是整个设备的承载支撑结构，支座的间距设计需要结合罐体的长度、总重以及充液后的载荷分布计算确定，既要保证支撑点位置的壳体局部应力在材料许用范围内，也要避免支座间距过大导致罐体中部出现挠曲形变，支座底部预留的安装孔位可以适配地脚螺栓固定，将罐体牢牢固定在混凝土基础上，避免外部载荷冲击或者地基轻微沉降时罐体出现移位。

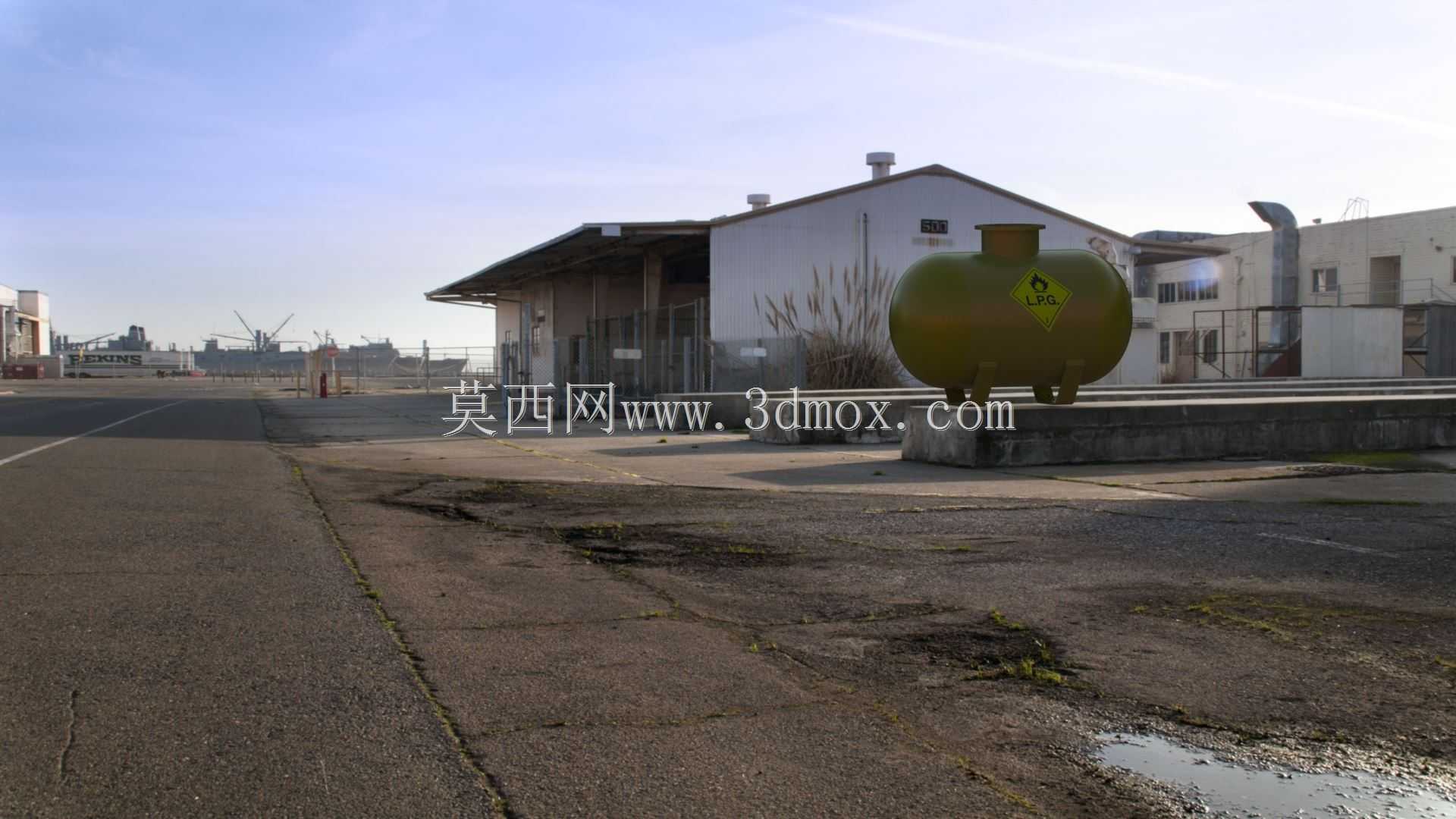

　　从安装边界来看，这类卧式罐体的安装需要预留足够的周边操作空间，顶部接口位置要预留阀门操作、仪表校验的作业空间，罐体两侧要留出定期壁厚检测、焊缝探伤的运维通道，罐体直径、筒节长度、支座高度的参数匹配，既要满足现场的存储容量需求，也要适配安装场地的空间限制，比如在厂区内部安装时，罐体的整体高度不能影响周边管线的布设，支座的安装尺寸要和预先浇筑的混凝土基础预埋件位置完全对齐，减少现场安装的调整工作量。

　　设计过程中还要考虑罐体的安全标识布设，罐体外壁的易燃易爆介质警示标识位置要醒目，方便现场巡检人员快速识别介质风险，罐体的外表面防腐涂层要适配户外安装的耐候要求，避免长期日晒雨淋导致壳体锈蚀，降低结构强度。另外，罐体的壁厚设计要结合设计压力、材料许用应力、焊接系数等参数综合计算，还要预留足够的腐蚀裕量，满足长期使用的壁厚损耗需求，封头和筒节的焊接部位要做圆滑过渡处理，减少焊接应力集中，焊后需要做对应的消除应力处理，保证焊接部位的结构强度。

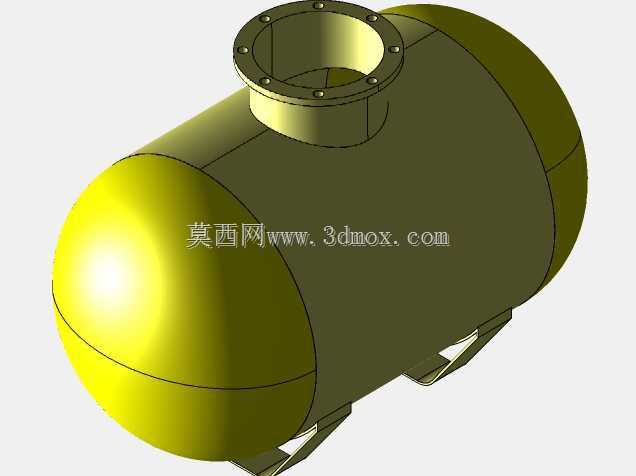

　　对于三维建模从业者来说，搭建这类罐体模型时，不能只做外形的曲面拟合，要重点关注各个部件的装配关系：鞍式支座和罐体筒壁的接触位置要做对应的弧度贴合处理，保证支撑面和罐体壁面完全贴合，避免出现安装间隙；顶部法兰的螺栓孔分布要符合对应压力等级的法兰标准，密封面的结构形式要准确，方便后续配套阀门、管路的装配设计；椭圆封头的曲面参数要符合压力容器标准的封头型线要求，不能随意绘制曲面导致和实际加工的封头尺寸出现偏差，否则后续基于模型做的管路设计、基础设计都会出现尺寸 mismatch，影响现场安装。

　　在设备选型阶段，这类罐体的尺寸参数直接决定存储容量，罐体直径和筒节长度的组合要匹配站点的日用气规模，既要避免存储容量不足导致频繁补液，也要避免容量过大导致介质长期存储带来的安全管控压力，支座的承载能力要匹配罐体充液后的总重量，包括罐体自重、液态介质重量、附属管路阀门重量的总和，保证基础承载的安全冗余。
