3090系列双槽型工业铝型材结构设计

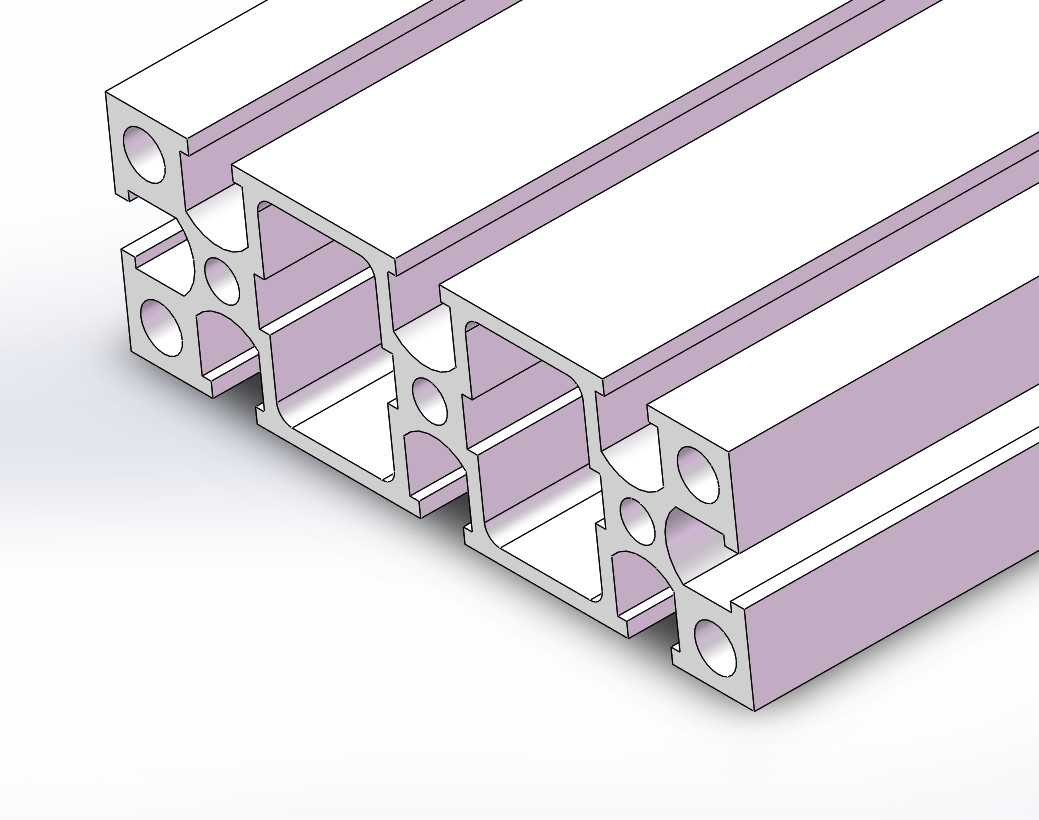

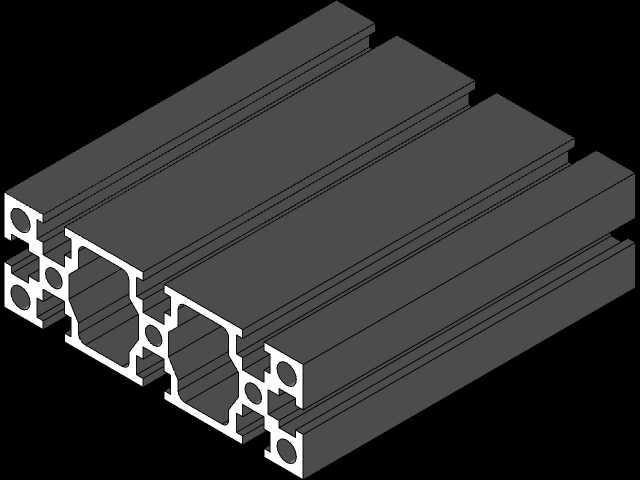

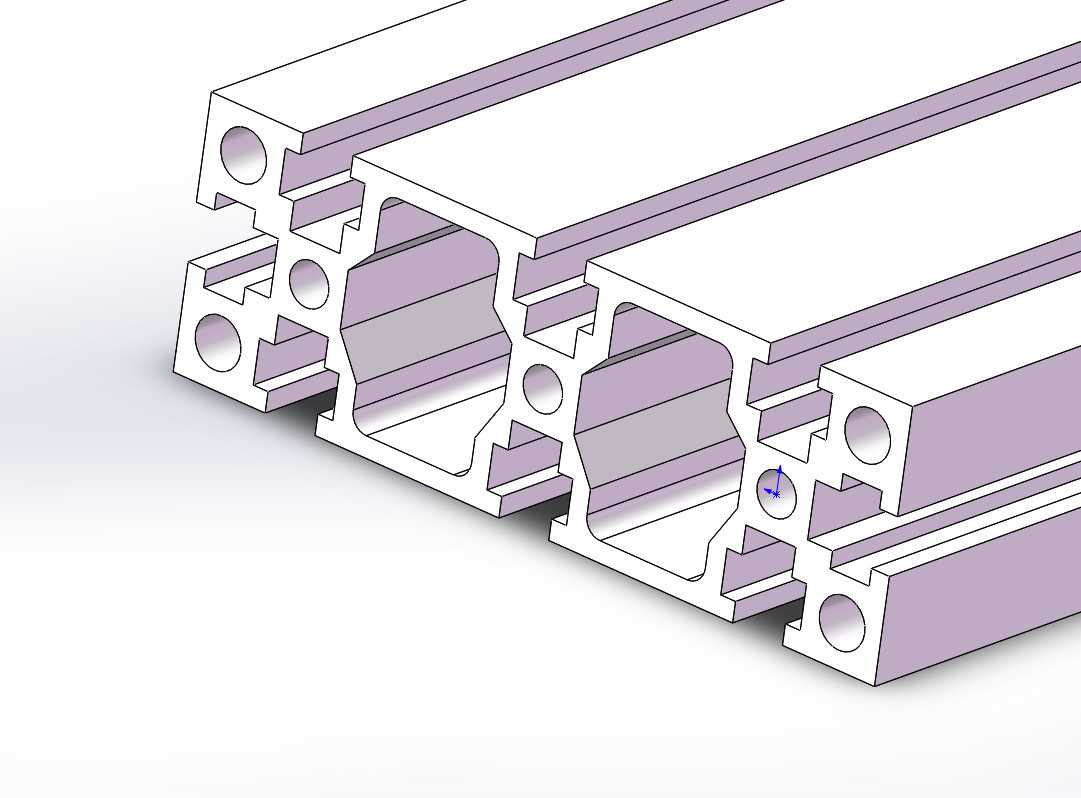

在非标自动化设备搭建、生产线防护围栏制作、检测设备机架组装的场景里，3090规格铝型材是应用频次极高的基础构件，本次设计的两款3090铝型材，分别对应普通矩形槽与深弧形槽两种槽型结构，可覆盖不同安装场景的连接需求。从实际选型角度看，普通矩形槽款适配通用的T型螺栓安装，槽口尺寸匹配行业通用紧固件规格，在常规设备外框、工作台支架的搭建中，可直接搭配标准角码、端盖、脚轮等配件完成快速组装，槽道内部的空腔结构经过受力校核，在1米跨距的简支支撑场景下，可满足常规轻型设备的承重需求，不会出现明显的挠度变形。深弧形槽款的设计则针对需要频繁调整安装位置、滑块需要在槽道内顺滑移动的场景，弧形槽道内壁的过渡圆角经过优化，可降低滑块滑动时的卡滞概率，槽道深度比普通矩形槽增加2mm，能适配带防脱结构的专用滑块，在流水线侧边的工装挂架、可调节挡边机构的搭建中，无需额外加工安装孔，仅通过槽内滑块即可实现安装位置的无级调整，大幅减少现场加工的工作量。两款型材的截面外形尺寸保持一致，截面宽度30mm、高度90mm，安装孔位的中心距完全统一，在同一套框架结构中可混合使用，无需额外设计转接连接件，外轮廓的边角均做了R1的圆角处理，避免安装过程中锐边划伤操作人员。型材内部的加强筋布局经过优化，在不增加整体壁厚、控制型材米重的前提下，提升了截面的抗扭与抗弯性能，沿型材长度方向的空腔可用于布设设备气管、传感器线缆，实现布线隐藏，让整体设备外观更整洁。槽口的壁厚经过加厚处理，在螺栓锁紧时不会出现槽口变形的问题，可反复拆装调整而不损失连接强度，适配设备迭代改造时的框架重复利用需求。
