悬挂单轨走行轮组与车道结构设计

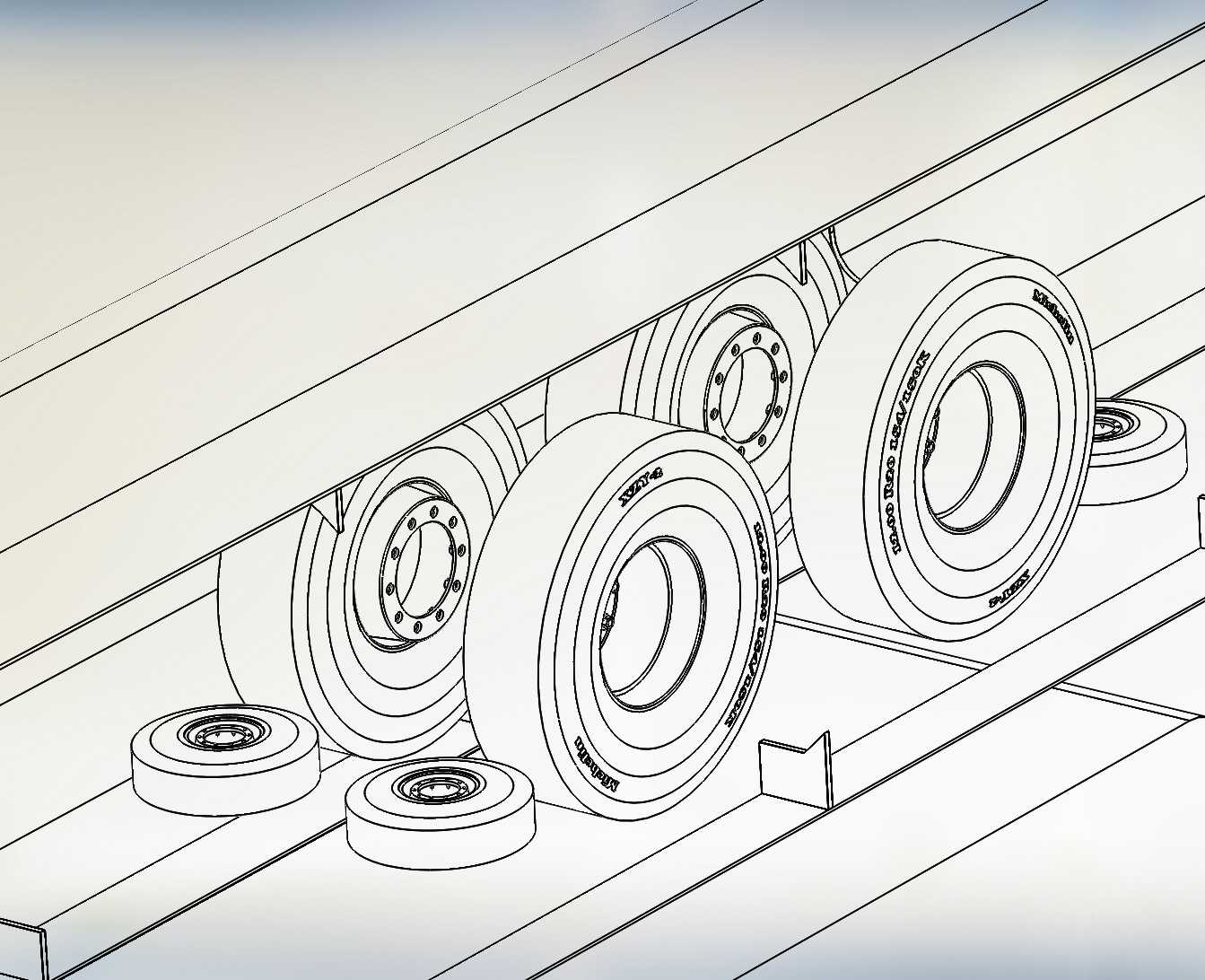

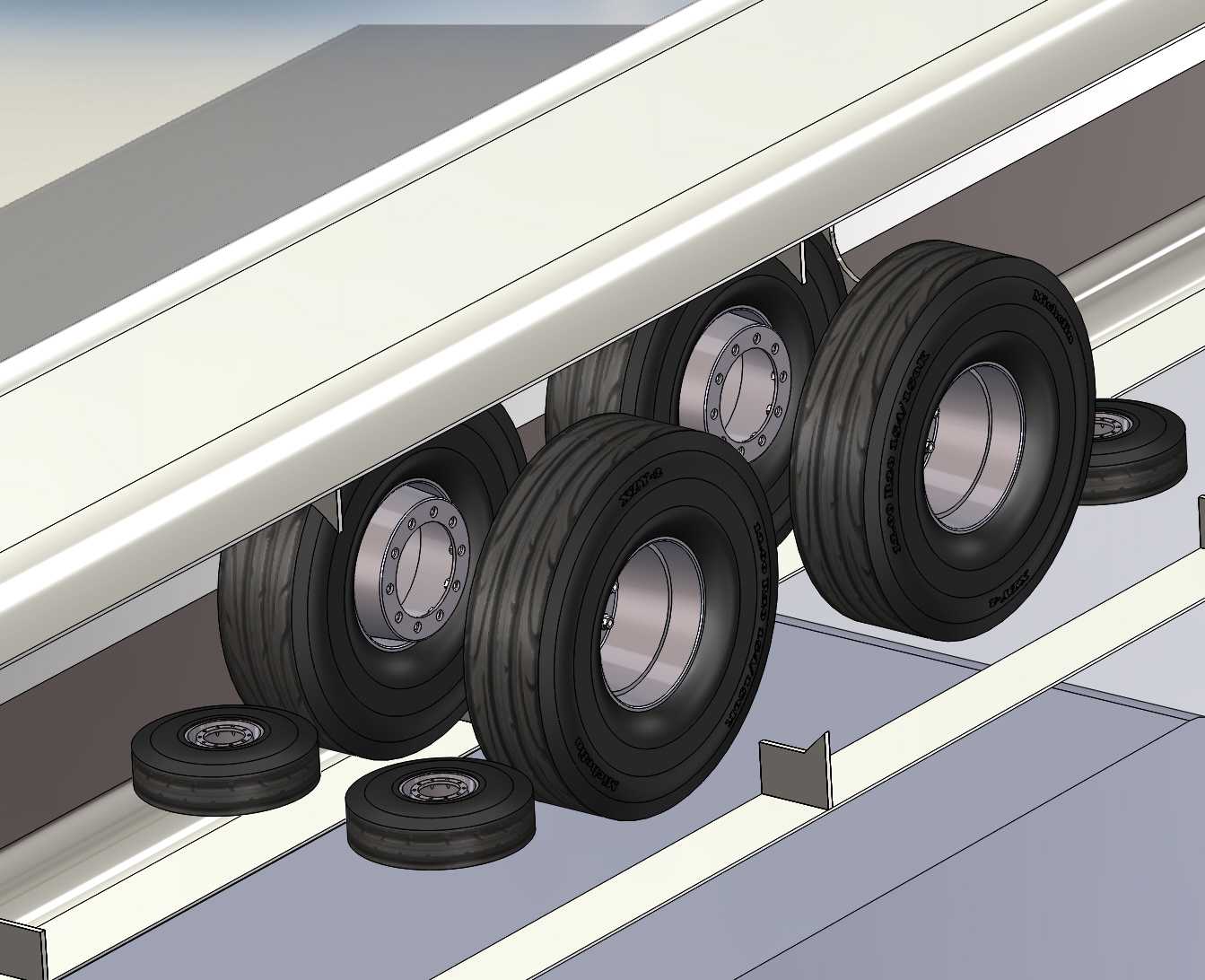

这套结构针对户外全天候悬挂单轨交通场景开发，走行轮组内嵌于箱型车道内腔，区别于传统跨座式单轨的外露走行结构，箱型车道可完全隔绝轮组与外界雨、雪、沙尘的直接接触，大幅降低户外环境对走行部件的侵蚀，减少日常运维的清洁、防锈工作量。从功能实现逻辑来看，多组并列布置的走行轮承担垂向载荷传递，轮组沿车道内的平直轨面滚动，将上部悬挂舱体的重量均匀分散到轨道梁上，配套的水平导向轮贴合车道内侧壁，抵消单轨走行过程中产生的横向摆动力，避免舱体在过弯或受侧风时出现大幅晃动，保证走行过程的平稳性。设计阶段优先考虑了安装维护的便捷性，轮组采用分体式安装座结构，无需整体拆解走行部即可完成单轮的更换作业，适配户外线路长、运维点位分散的作业特点；车道采用分段式模块化设计，每段轨道的连接端面设置定位止口，现场安装时可快速完成对位拼接，降低高空作业的安装难度，同时分段结构也便于后期线路调整时的局部拆改。走行轮选用高耐磨橡胶材质的实心轮体，轮面设计有微弧度倒角，可降低轮缘与轨道侧壁的硬接触磨损，轮组的安装轴距经过反复校核，既保证过弯时轮组不会出现卡滞，也能控制直道走行时的蛇形摆动幅度。车道内腔的尺寸边界严格匹配轮组的最大外轮廓，预留的安全间隙既满足轮组走行时的跳动余量，也能避免异物进入内腔后卡滞轮组，轨道底部设置的导流槽可及时排出渗入的雨水，避免内腔积水锈蚀部件。整套结构的受力传递路径清晰，垂向载荷从悬挂舱体传递到轮组安装架，再通过走行轮传递到轨道梁，最终由轨道支撑结构承载，横向载荷则通过导向轮传递到车道侧壁，各受力部件的强度冗余均按照重载工况预留，可适应不同载重等级的悬挂舱体使用需求。
