住宅采暖用带翅片管循环水底板加热结构

　　做民用采暖系统配套结构设计快十年，这类嵌装在住宅地面的循环水加热底板，是分户式水采暖系统里很常见的末端散热部件，和常规壁挂暖气片、地暖盘管的应用场景有明显区分，更多用在临墙踢脚线位置的暗装采暖场景，不会占用室内墙面的可利用空间，也不会像地暖那样需要抬高整体地面铺装厚度，很适合老房采暖改造、精装房局部补热的项目。

　　从实际使用逻辑来看，这类部件的核心作用是把锅炉或者冷凝锅炉输出的高温循环水的热量，通过翅片结构快速扩散到室内空气里，形成沿墙面上升的自然对流热流，避免室内出现近地面位置温度偏低的冷区，尤其是靠近外墙、落地窗的位置，沿墙布置的加热底板可以形成连续的热幕，阻隔室外冷量向室内渗透，比局部布置的暖气片温度场均匀度更好。

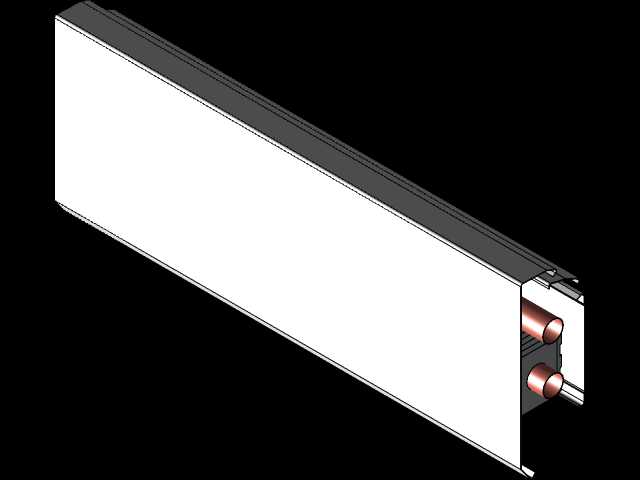

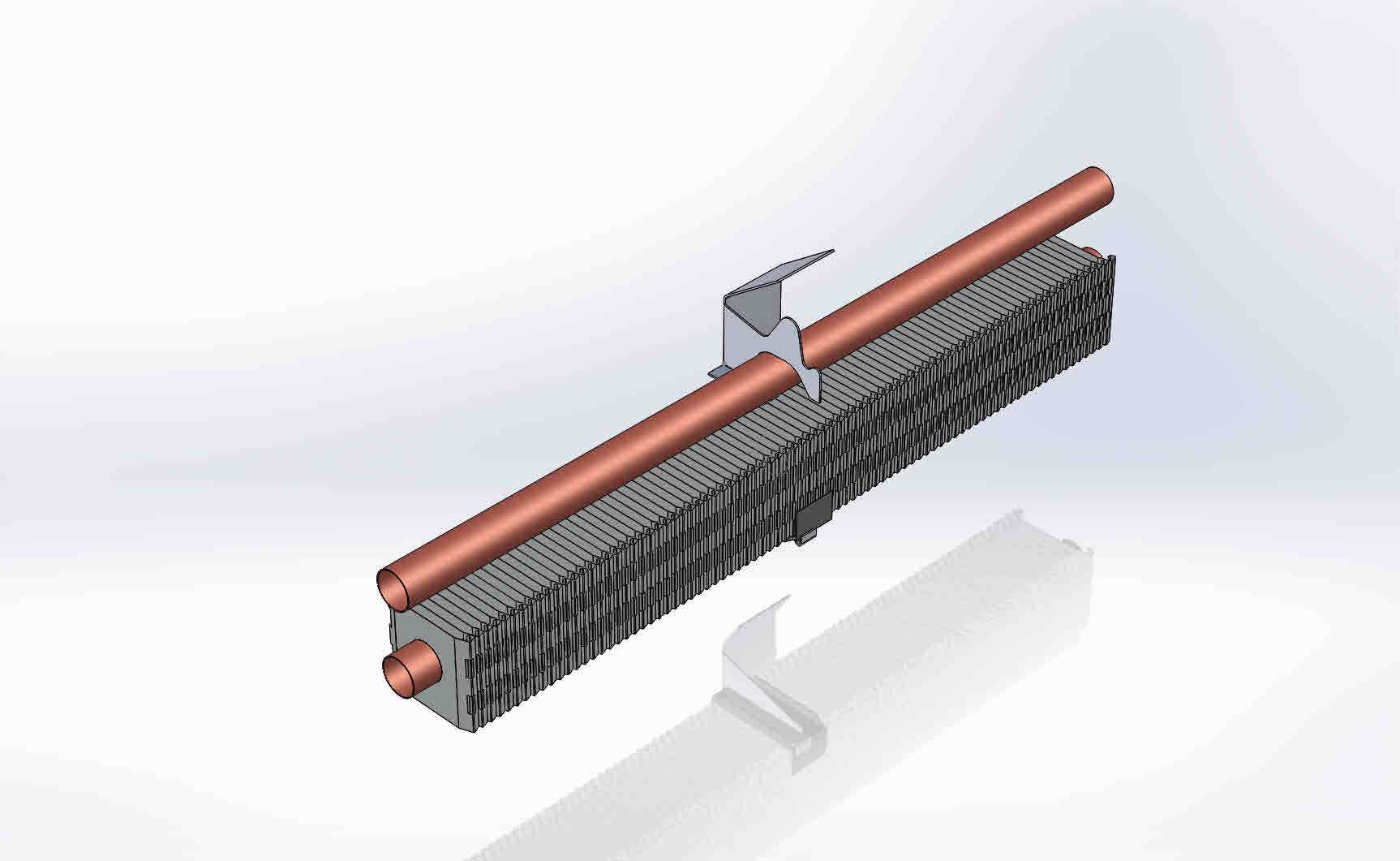

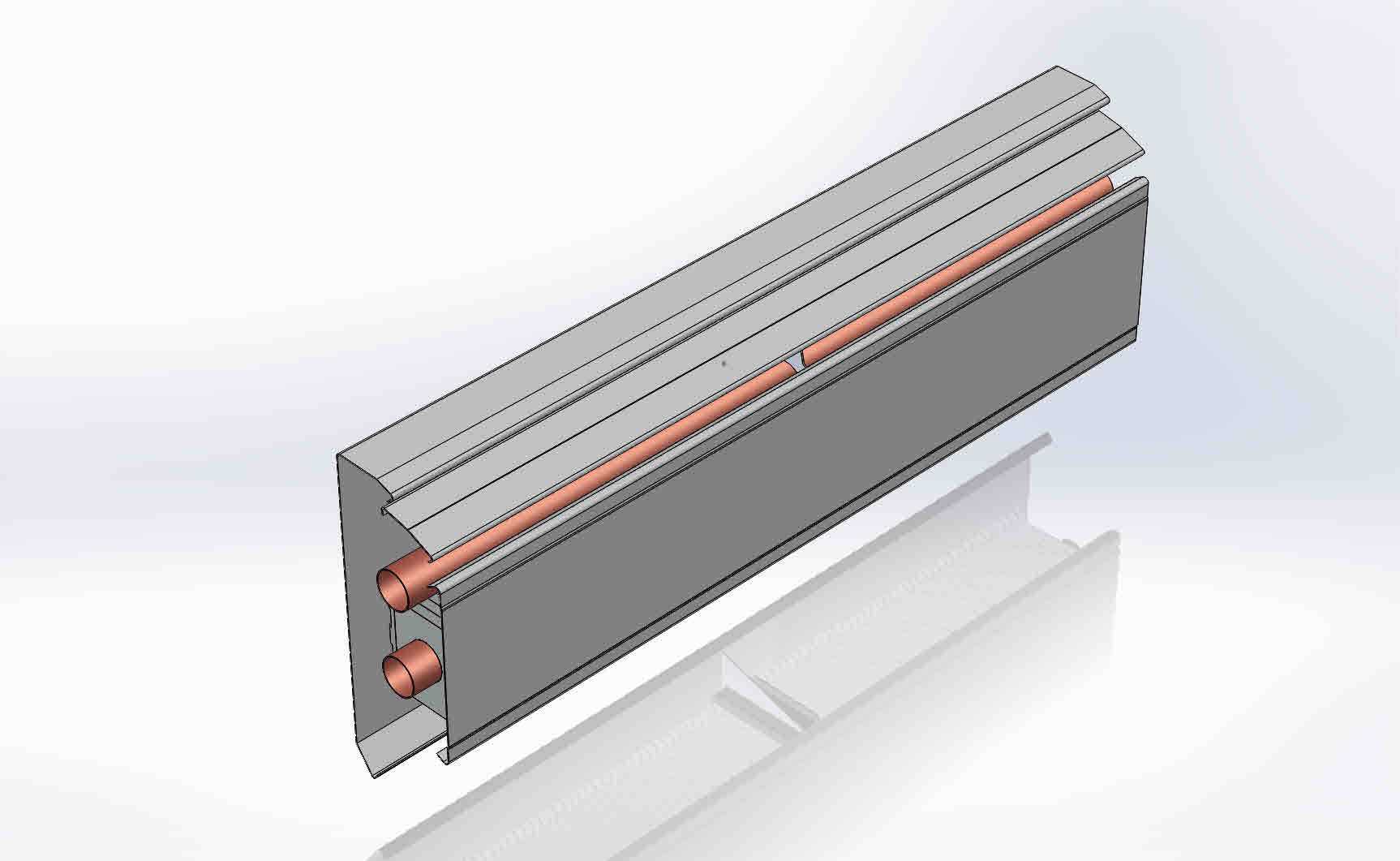

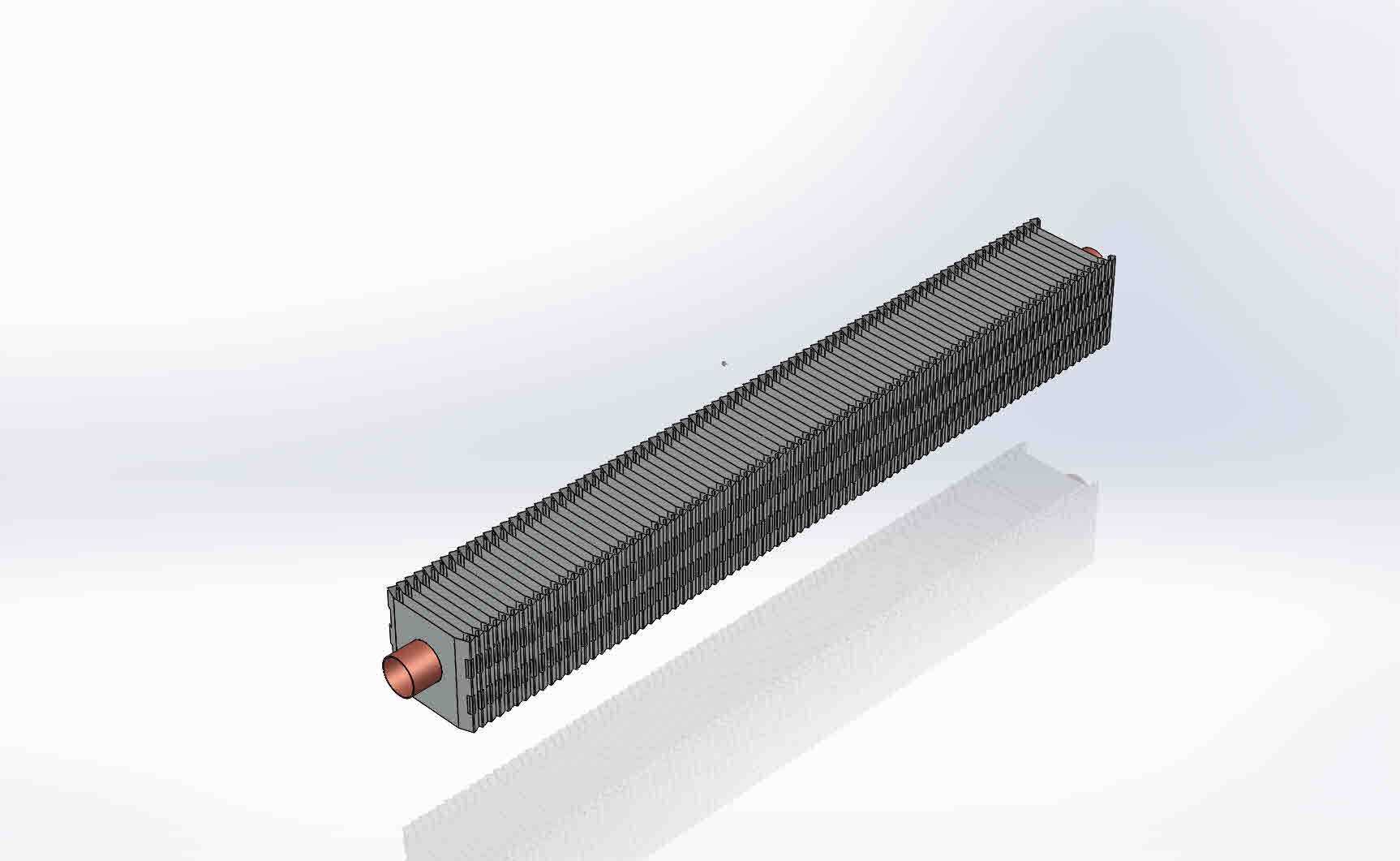

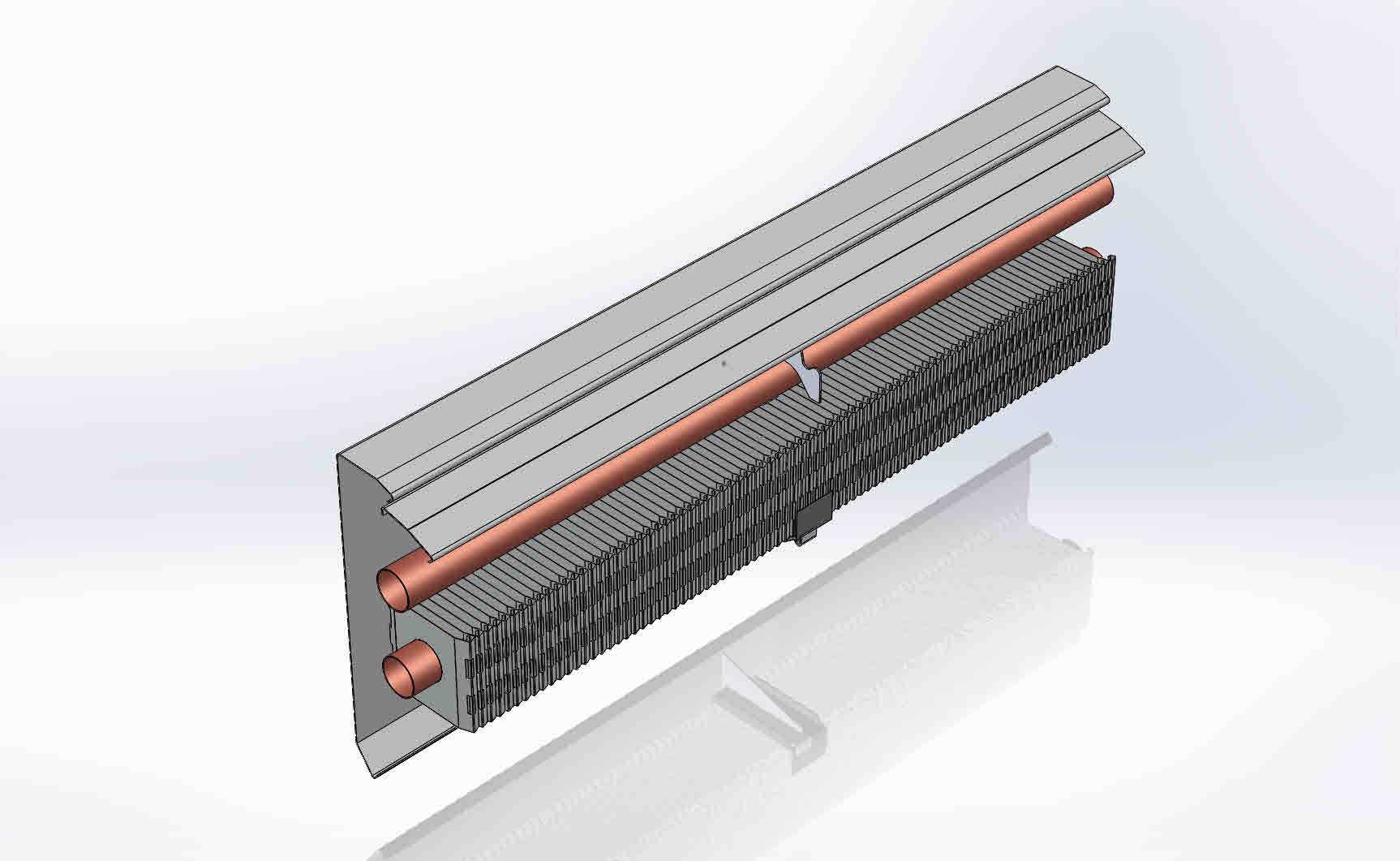

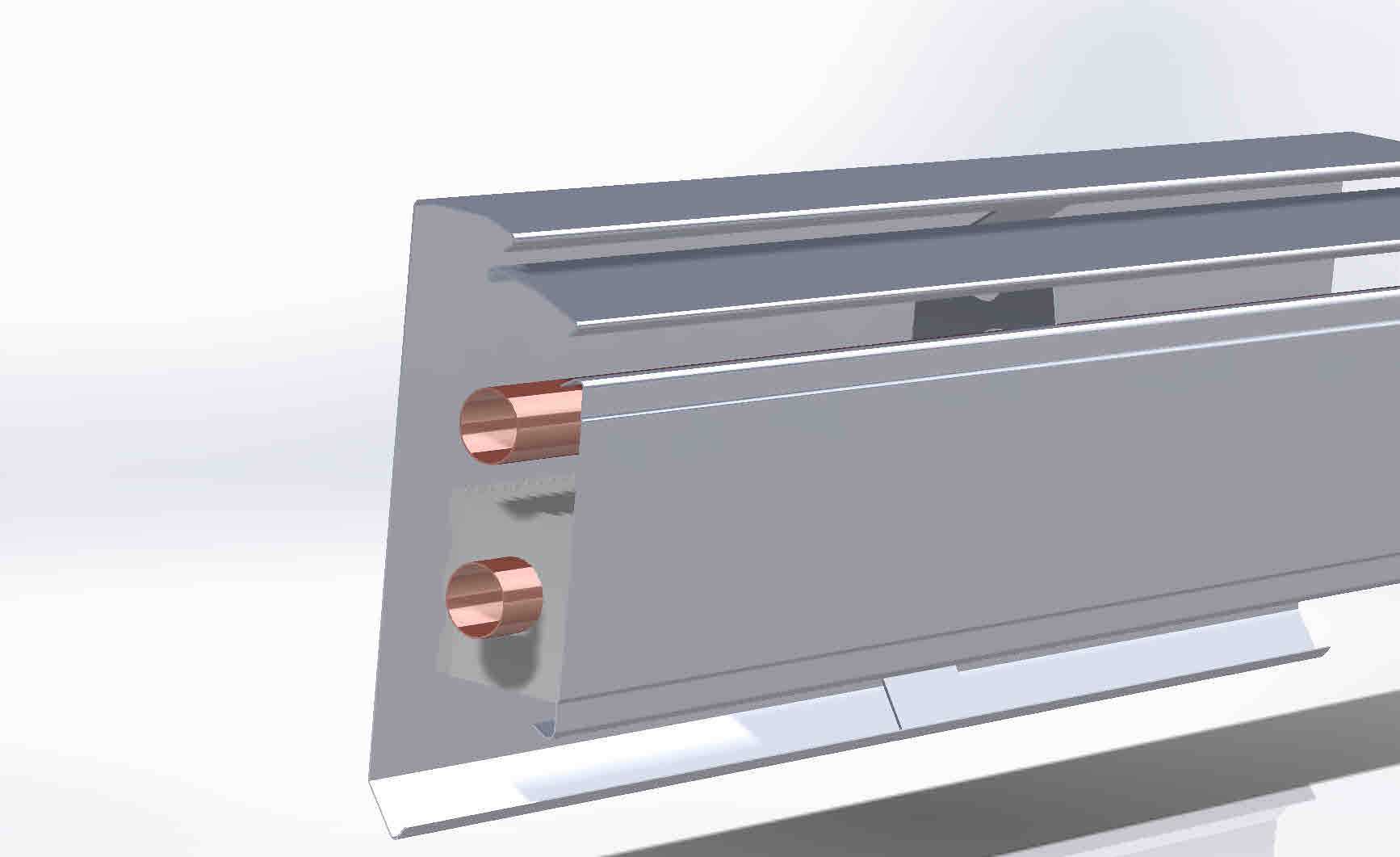

　　结构设计上，主体采用挤压成型的铝合金型材作为外槽壳体，一方面是铝合金的导热效率足够高，能快速把翅片管传递的热量扩散到壳体表面，另一方面型材的槽型结构本身可以作为翅片管的安装定位槽，不需要额外做复杂的焊接固定支架，安装时直接把预制好的翅片加热管卡入槽内的定位卡槽即可，现场装配效率很高。内置的加热元件是穿了密致铝翅片的紫铜管，紫铜管的耐水腐蚀性能好，适合长期走循环热水，翅片采用过盈胀接的方式和铜管外壁紧密贴合，避免接触热阻过大影响散热效率，两根铜管平行布置在型材槽内，进出水口从型材端部引出，和采暖系统的供回水管路对接，接口位置预留了标准的管件安装空间，不需要在现场对主体结构做二次裁切加工。

　　设计过程中首先要考虑的是安装边界的适配性，这类加热底板的整体外轮廓高度和常规踢脚线的高度匹配，厚度控制在贴墙安装后不会突出墙面过多，不会和后续的地板铺装、墙面饰面板安装产生干涉，型材背部做了贴墙的平整安装面，每隔固定间距预留了沉头安装孔，可以直接用膨胀螺丝固定在墙面基层上，不需要额外做安装挂件。槽体的上部预留了连续的热风溢出缝隙，下部留了冷空气进风的间隙，不需要额外加装风机，完全靠自然对流完成空气循环，运行过程没有机械噪音，很适合卧室、书房这类对噪音敏感的空间使用。

　　从结构强度角度考虑，型材的壁厚做了合理匹配，既不会因为壁厚过薄导致安装时出现变形，也不会因为壁厚过大增加不必要的材料成本，翅片的片距经过反复校核，片距过小容易积灰且后期清理难度大，片距过大则会导致整体散热面积不足，达不到设计的散热量要求。铜管的管径选择匹配常规住宅采暖系统的水流量要求，沿程阻力控制在合理区间，不会额外增加采暖循环泵的输出负荷。端部位置预留了堵头和连接件的安装位，多段拼接的时候可以用配套的连接件快速对接，保证不同长度的墙面都能连续布置，转角位置也有配套的转角配件可以适配，不需要现场对型材做复杂的角度裁切。

　　实际选型时，需要根据房间的采暖热负荷计算对应的布置长度，这类结构的单位长度散热量有稳定的实测值，沿外墙连续布置即可满足房间的采暖需求，相比地暖结构，它的热响应速度更快，系统开启后较短时间内就能达到设计散热功率，不需要像混凝土回填式地暖那样长时间预热，很适合间歇性采暖的使用场景。同时因为整个加热部件是明装在踢脚线位置，后期维护检修也很方便，不需要撬开地面装饰层，只需要打开端部的检修盖就能对管路接口做检查维护。

　　建模过程中需要重点关注几个配合尺寸的公差：一是翅片和铜管的胀接配合公差，要保证虚拟装配时翅片和铜管外壁完全贴合，没有装配间隙；二是铜管和型材卡槽的配合公差，要保证铜管卡入后不会出现松动移位，同时也不会因为过盈量太大导致装配时铜管出现变形；三是型材拼接位置的配合公差，保证多段连接后接缝平整，没有明显的高低差和缝隙。另外还要注意型材表面的散热筋结构的角度设计，要引导热流沿墙面向上流动，避免热流直接吹向近地面的家具或者墙面装饰层，防止长期受热导致装饰材料变形。
